Здравствуйте, друзья!
Недавно я устроил опрос на нашем форуме по поводу целесообразности производства ламповых педалей.
https://guitarplayer.ru/index.php?topic=411160.0
И реакция наших форумчан вдохновила на решение начать производство, если найдутся желающие.
Как минимум 5 человек. С предоплатой на запчасти.
Цель:дать народу хороший гитарный звук за вменяемые деньги.
И немного (или много,тут уж как получится)заработать на этом.
Итак, что я предлагаю:
Педаль с британским звуком. Три режима перегруза: JCM800, подгруженный 800-й, еще сильнее подгруженный 800-й.
Подгружается ламповым каскадом, т.е. все знают, что JCM800 хорошо грузится грелкой. А здесь грелка ламповая.
Схема подгруза - моя собственная, выложу скоро в отдельной теме о самостоятельной сборке.Ну, если кому интересно.
Можно звук послушать. Есть усилок макетный в формате головы. Он меня и вдохновил на тему педали.
https://cloud.mail.ru/public/JJbs/JkB92JQ2h
В общем, в усилке 5 режимов. Кроме трех, относящихся к 800-му, еще Плекси и Клин имеются.
В педали же будет 3 режима: 800-й и два погорячее.Ну, про это я уже говорил.
Будет два варианта педалей:

1-й вариант: 1 канал перегруза(с тремя режимами, о которых писал выше)
Одна кнопка футсвича переключает перегруз/байпас. 5 потенциометров с классическими функциями.
Общая цена(включая запчасти) 10 000р. Предоплата(запчасти) 5 000р.

2-й вариант: 2 канала (перегруз/клин).Каждый со своими регуляторами гейна, громкости и т.д.
Две кнопки футсвича (клин/перегруз и полный байпас соответственно).
Общая цена (с запчастями) 12 000р. Предоплата(запчасти) 6 000р.

В теме, где я обсуждал с форумчанами особенности лампового педалестроения, цена планировалась от 6 000р.
Но у меня тогда вертелась на уме другая, более бюджетная, компоновка.
Примерно такая: ОУ на разгоне лампы, лампа одна штука, имульсный БП(малые габариты и себестоимость).
И тогда можно было бы уложится в данную сумму.

Но теперь решено, что педаль будет по полностью тру ламповой схеме (маленькая оговорочка, на выходе все же полевичок повторителем будет стоять, но это хороший и уважаемый LND150. Иначе пришлось бы число баллонов до 3-х увеличивать, а это и в новый бюджет и в запланированный корпус не влезет).
Блок питания с нормальным классическим трансформатором и дросселем(классика!). Схема преампа как в моем усилке, все испробовано и обкатано.
Уже придумал компоновку.

Корпус будет металлический, на базе Гаинты, но с моей надстройкой для транса. Надписи будут на металлической панели (станочное изготовление, никакой кустарщины).
Лампы 12AX7 Совтек.

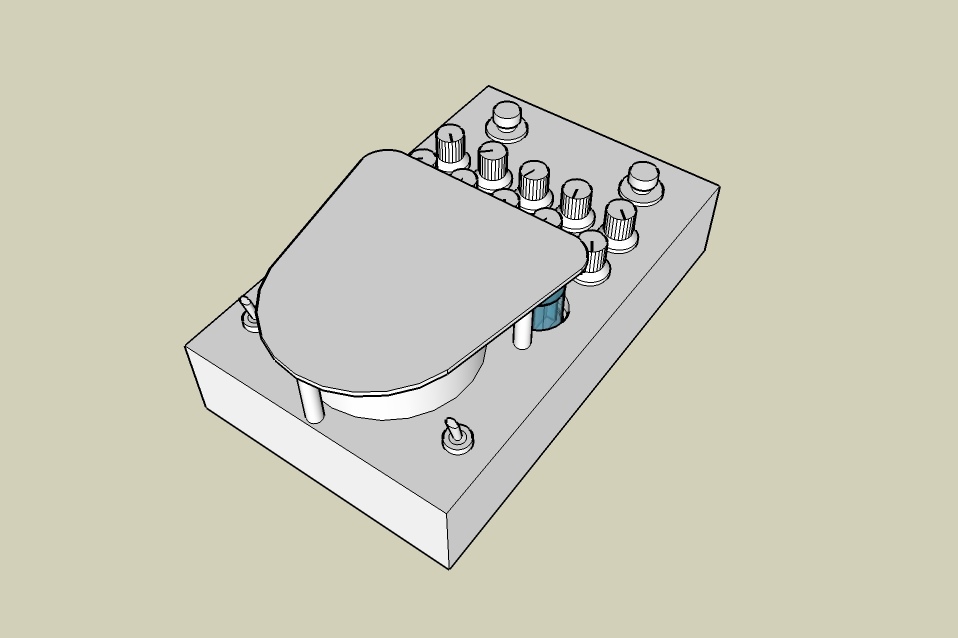

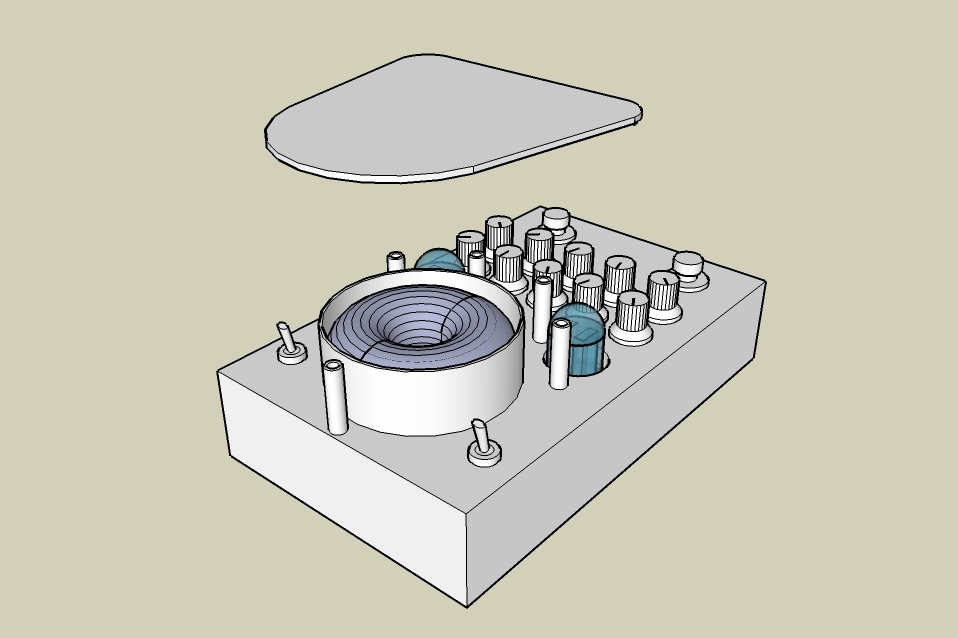

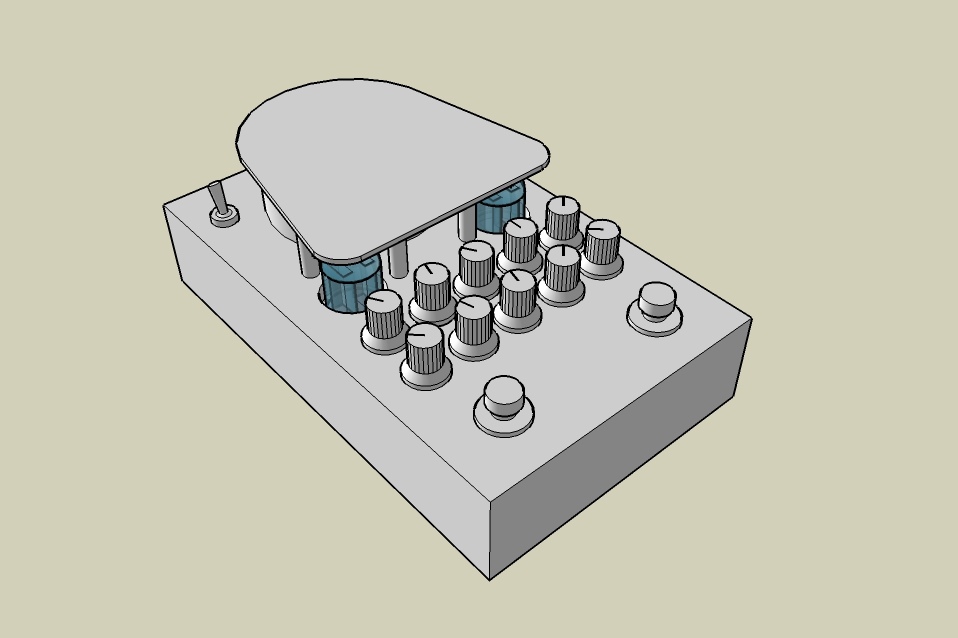

На эскизе, как видите, я двухканальный вариант нарисовал.
Не смейтесь, пожалуйста, над лампами . Я знаю, что у 12-шек верх другой формы
но я пока в этой проге (Sketch Up) только второй день рисую.

Питание 220 вольт AC. Все по взрослому! Низковольтное питание - этакий компромисс, либо транс-перевертыш используют для получения анодного, либо импульсник, что тоже не есть тру. А здесь все как в усилках, только поменьше в размерах.

Забыл насчет комплектухи добавить.
Все переключения режимов на реле сделаны(ибо только так и звучит).
Резисторы: в основном MF, но, где нужно, я карбон ставлю( влияет на оттенки).
Высоковольтные проходные конденсаторы: в базовой комплектации(цена указана именно за нее) это К73-11.
Просьба не путать с К73-17, у которых звук совсем другой. Да и по конструкции они другие.
Только диэлектрик одинаковый -лавсан. 11-е аксиальные(что есть правильно), а 17-е в виде подушечек.
Ну, и самое главное: 11-е с гитарой звучать правильно, а 17-е нет. Желающие могут провести эксперимент самостоятельно.
Кстати, выше в теме есть ссылка на запись моего усилка(на основе его преампа и спланирована педаль).
Так вот, там стоят именно к73-11.
Низковольтные кондеры - маленький низковольтный лавсан. Кое-где в шунты керамика высоковольтная добавлена.
Все это опробовано и обкатано в схеме.
Но... Варианты все таки есть. Для любящих "фирму" можно в проход любые подходящие кондеры поставить:
хоть Дропы, хоть Созо, хоть Маллори. За отдельные деньги разумеется. Причем будет учитываться, только цена конденсаторов.
Плюс доставка. За работу дополнительно ничего браться не будет.
Еще вариант: предположим, у Вас уже есть(или вы сами собираетесь купить) подходящие конденсаторы.
И Вы хотите, чтобы я именно их поставил в схему. На это я скажу - да ради бога, почему ж нет.
Единственное условие - чтобы конденсаторы были подходящими. Т.е. для этой схемы нужен лавсан.
А то ведь Дропы или Вима еще и полипропилен делают. Лучше спросите у меня заранее в таком случае.
