Новости по проекту.

Изготовлены платы для новой версии преампа.

Для каналов Fender Twin (R), Marshall JCM800 (R), Bogner Exstacy (R) Red , MB Dual Rectifier (R) Red  будут использоваться комплектующие аналогичные используемым в копируемых усилителях.
Таким образом звучание будет более приближено к оригиналам.

(Кроме того, как отмечалось ранее, в преампе будет ламповая петля еффектов со стереовозвратом и мидиуправление)

В предверии Нового года цена на преамп будет существенно снижена.
Обращайтесь в ЛС - будете приятно удивлены  .

Наконец-то есть новые сэмплы.
Первая часть из двух.

Записано через оконечник KMG 5 Вт* и 4х12 V30 Yerasov Bull, мик Senn e906, гитара Ибанез SA470 с DM AirNorton в бридже.

Записывали в квартире, не на студии, опыта нет.

http://www.onlinedisk.ru/file/823637/

Engl 530 не получился - реально он лучше.

* http://milas.spb.ru/~kmg/fetpa.html

Каналы будут в новой версии переключаться через миди?
Есть ли вариант сделать дополнительно(паралельно) балансный выход на преампе(Очень нужно чтобы сильно не парится при комутации в студии)?

Платы полностью в сборе:





В корпусе



Пару дней эксплуатирую преамп. Звук - супер!!! На "оригинальной" комплектухе звучит офигенно! Ректо просто с ног сшибает! Я ещё подредактировал схему выходного буфера, стало почище и помощнее, чем в  ранних версиях.

Каб-сим тоже хорошо получился, не хватает разве что характерного "гундоса", но его в такой простой схемотехнике не воплотить. Резистор на входе последнего операционника заменил на 33к (вместо 22к) и резистор в первом режекторном звене не 510 Ом, а 75 Ом. На входе буфер-повторитель обязательно.

Вот АЧХ реального каба (пурпурная) и каб-сима (голубая).



Да, забыл сказать, добавил отдельную регулировку уровня выхода с каб-сима, т.е. сзади две ручки, а не одна.

а есть конфигурация twin-jcm800-sharp-krank revolution? и семплы. а  то что-то на шарп-канал не нашел тут. и да, какова цена сейчас?

MARcus, лс прочитайте.

Поднимем тему.

Изготовлен прототип (опытный образец) гитарного лампового четырёхканального MIDI преампа TubeOrg в формате 1U.

Характеристики:
- 2 лампы 12АХ7 (ЕСС83);
- 4 банка по 4 канала (каналы фиксированы и имеют названия "Clean", "Drive", "Hot Rod" и "High Gain");
- 6 регулировок на канал: "Gain", "Low", "Mid", "High", "Presence", "Level";
- 5 фиксированных позиций каждой регулировки (дискретного потенциометра с фиксированными позициями);
- сохранение пресетов (группы позиций регулировок с привязкой к каналу/банку);
- сохранение номера пресета при выключении преампа, который будет загружен при последующем включении;
- управление переключением банков/каналов по MIDI (есть ещё опция футсвитча);
- 3 выхода: "Preamp", "Direct" (балансный, для реампинга) и "Cab-sim";
- фантомное питание для MIDI-контроллера;
- оригинальный интуитивный интерфейс управления настройками (8 групп светодиодов, расположенных по дуге окружности и символично соответствующих позициям потенциометров, с двумя микрокнопками для управления);
- алюминиевый корпус;
- порошковая покраска.

Таким образом, каждый из четырёх каналов управляется одной и той же группой потенциометров (т.е. вместо 24 ручек на 4-канальный преамп имеем всего 6) и "запоминается" положение этих ручек для каждого из 16 пресетов (почему 16? - есть мнение, что этого достаточно для репетиционно-концертной деятельности, и такое количество (4х4) уложилось в концепт управления настройками на лицевой панели).

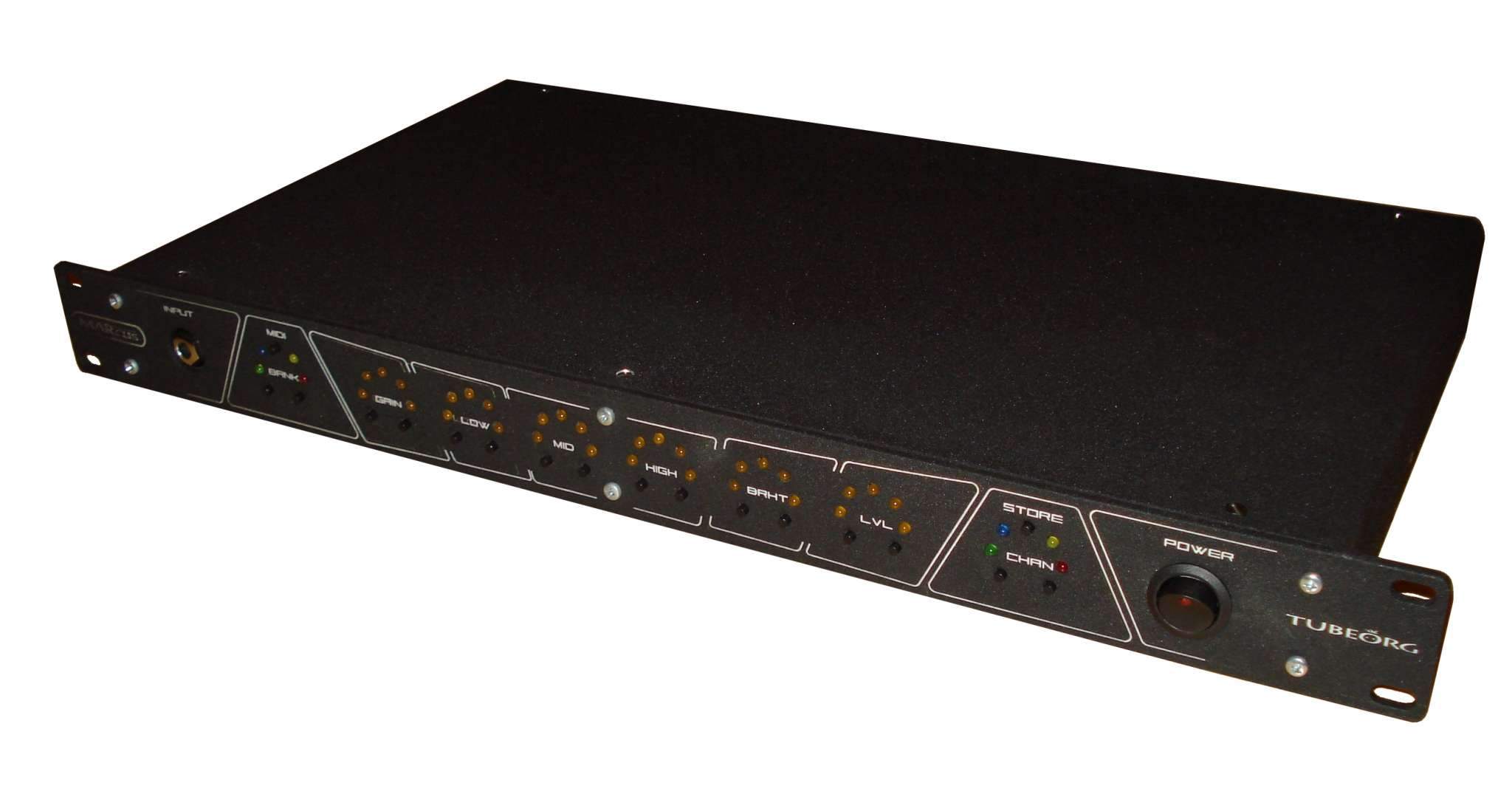

Фото ниже (только как демонстрационные материалы, на законченный маркетинговый продукт пока не тянет).

За отправную позицию были взяты следующие утверждения:

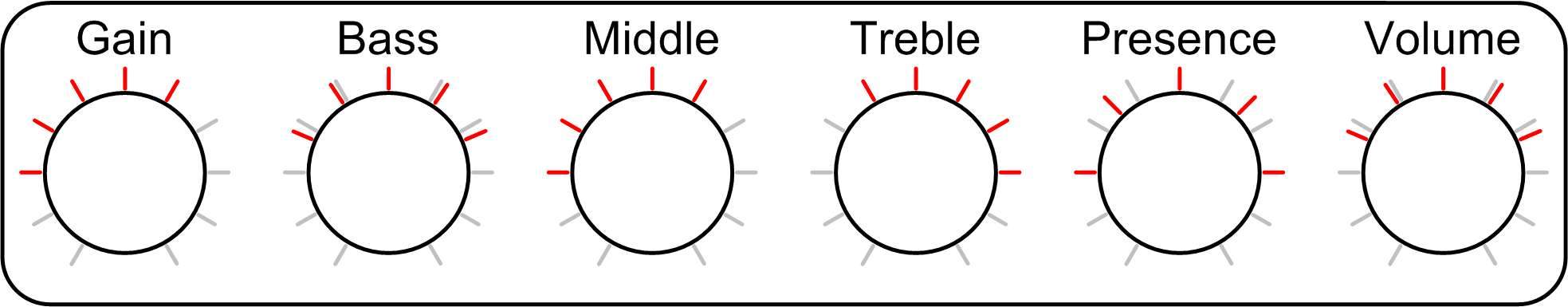

1) полезный диапазон регулировки гитарных настроек типа "гейн" и ТБ в общем случае не особо широк, грубо скажем, от 9 часов до 15 часов, а более точно в привязке к конкретным настройкам диапазон будет находиться внутри этих значений, поэтому можно задать по пять дискретных позиций на регулировку, в целом удовлетворяющих нужды по настройке звучания канала;

2) в большинстве случаев после некоторого времени, потраченного на добывание удовлетворяющего варианта звучания, ручки преампа более не трогаются, прибор просто включается перед началом использования по назначению и затем выключается (т.е. нужно сохранить понравившиеся настройки и загружать их при включении преампа).

В итоге получился этот прототип (на базе схемотехники SLO^TM-Recto; ещё планируется на базе Ecstacy^TM).

Поскольку преамп содержит аналоговую ламповую часть (дискретные потенциометры выполнены на реле и постоянных резисторах), а также цифровую часть на микроконтроллере для управления настройками, хранения пресетов и управления извне по MIDI, то преамп был назван TubeOrg по аналогии с "Сyborg" ( "Киборг на лампах").

Процесс создания прототипа, а также некоторые демонстрационные материалы можно посмотреть в "Крафте"
(демонстрационные материалы пока что имеют статус "для внутреннего пользования" и не претендуют на качественную рекламную информацию):

https://guitarplayer.ru/index.php?topic=176427.msg8679000#msg8679000

Демо регулировки гейна на 4х каналах.

Ольховая гитара с Дроп Соником в бридже.


https://www.youtube.com/watch?v=YXpmCzdbTio


Демо регулировки темброблока и громкости на 4х каналах.


https://youtu.be/rL67BvKoWdM
