Уважаемые коллеги )
Поскольку похвастать (засветить, пропиарить, собрать клиентов, лоха галимова провести) в разделе эквип сейчас расстрельно - то решил своему брату по ушам проехать )
Если серьезно, то наконец то закончил более чем 2-х годичные изыскания, мягко говоря.
До этого варианта было три, или даже четрые "заплыва". Все экзэмпляры, в общем то, работали, но постоянно появлялись подводные камни - то в виде земляных петель, то каких то ВЧ возбудов, то ошибок в схеме, то в разводке.
Наконец все удалось. Хотя должен признаться, что в серию эта педаль я вряд ли пойдет. Те, кто разбирается в вопросе, понимают, что себестоимость такой игрушки довольно высока, а рассказывать и доказывать кому-то, что у такого решения (15 вольт питания, микросхемы MN3005, макс. задержка около 1200 ms) есть преимущества перед многими педалями Analog Delay .. Ну не у нас камень точить, это точною
О самом эффекте.
Стандартный, классический Analog Delay, базирующийся на 4-х микросхемах BBD MN3005.
Номинальное количество регулировок. Питание 15 вольт постоянки. (В конкретной педали - 18 вольт, на борту стабилизатор 15V).
Конструктивно монтаж выполнен на 3-х платах, в 2-а этажа. В основном из за экономии места в корпусе.
Педаль работает стабильно, без каких либо посторонних шумов.
Остальное все представлено на фото.
В заключение хотелось бы сказать, что разрабатывалась и собиралась больше из радиолюбительских и прочих личных амбиций.
Зарабатывание средств, думаю, это не об этом устройстве.
Тем не менее, очень интересно, как работа инженера. Мозгам засохнуть не даст )
Всем спасибо и удачи в своих разработках.

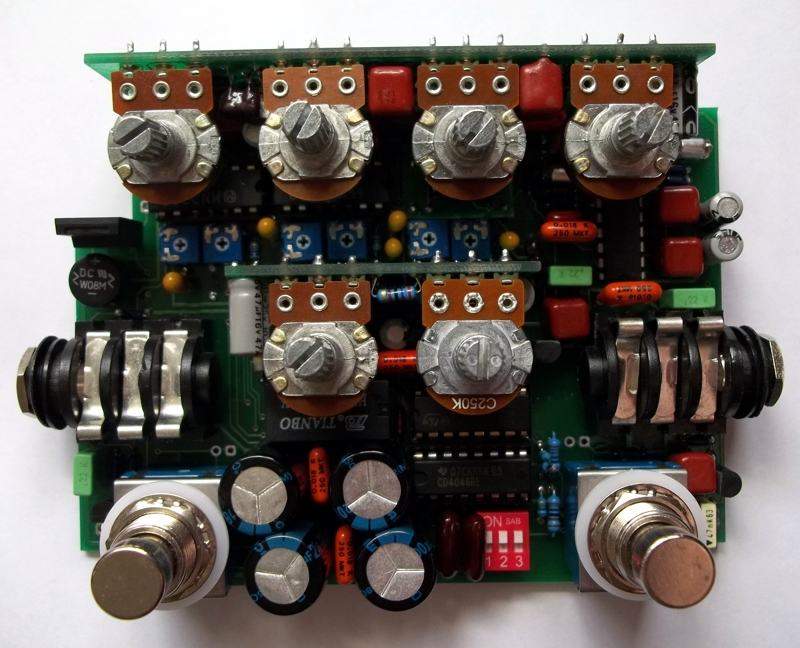

Первое фото - вариант с хорусом (разработка осень 2012 г.) ...

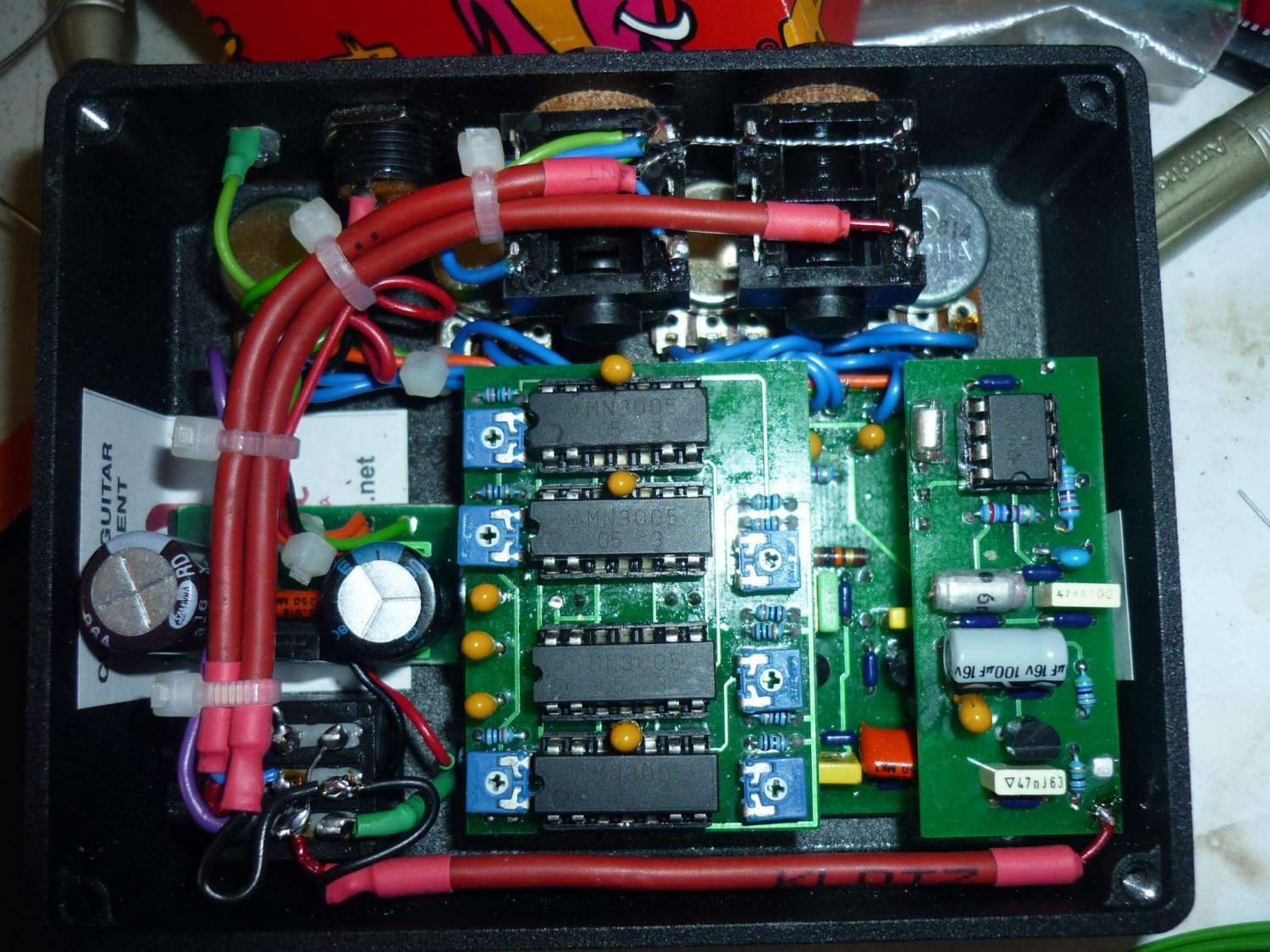

Второе фото - где то в начале пути )...

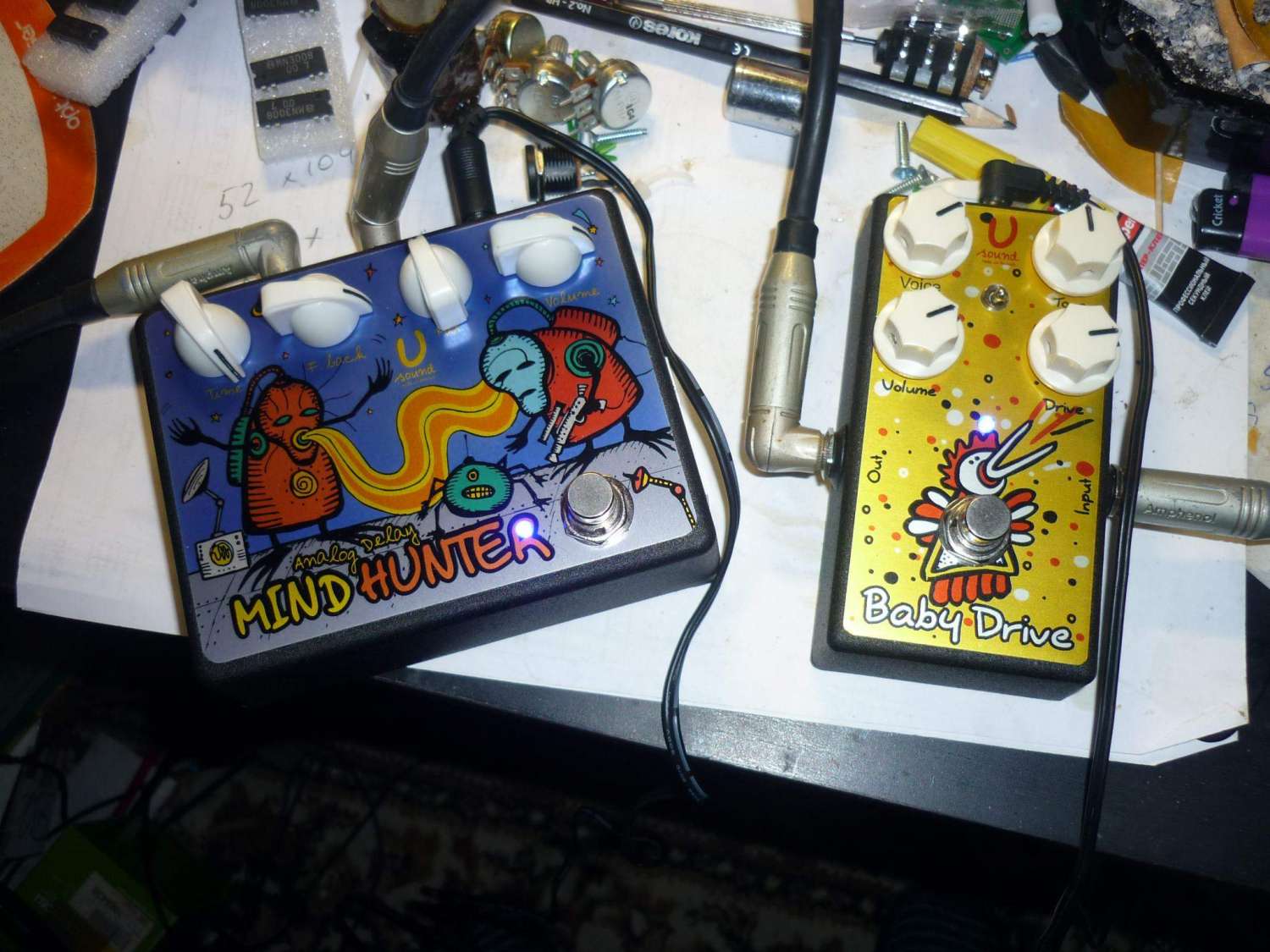

Третье фото - Кажется, второй вариант разработки...

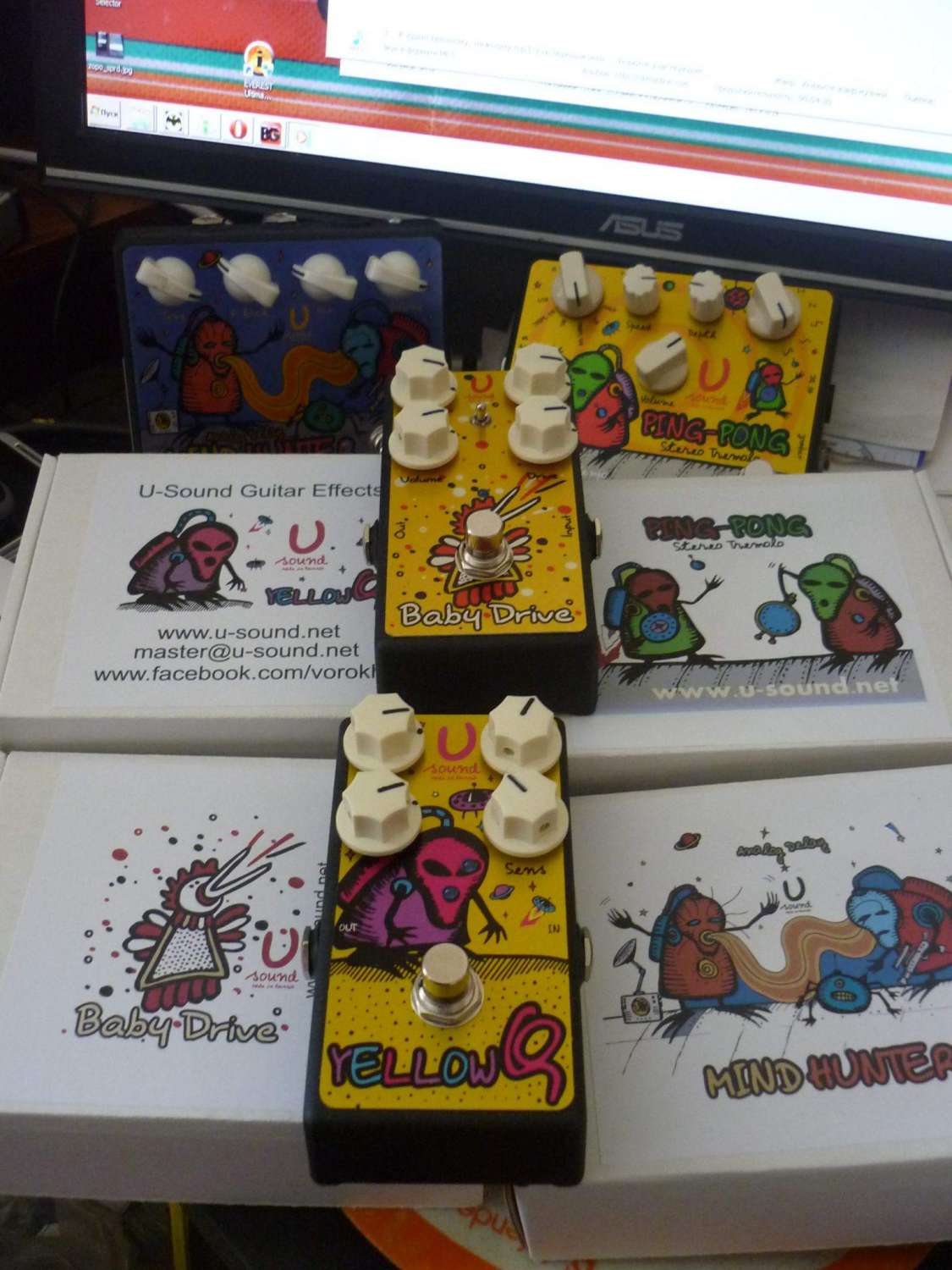

Четвертое фото - еще один из вариантов - без хоруса...

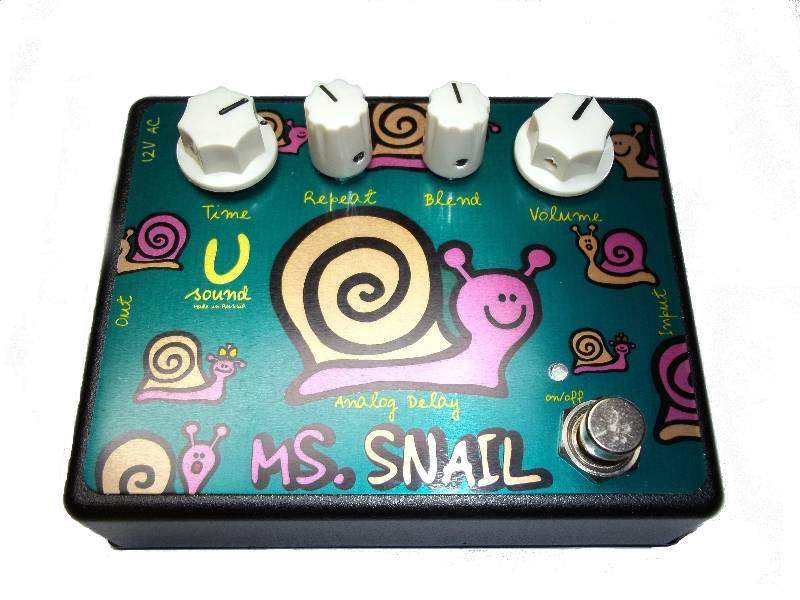

Пятое фото - окончательный вариант педали (разработка - изготовление 2013 г., январь, февраль)...

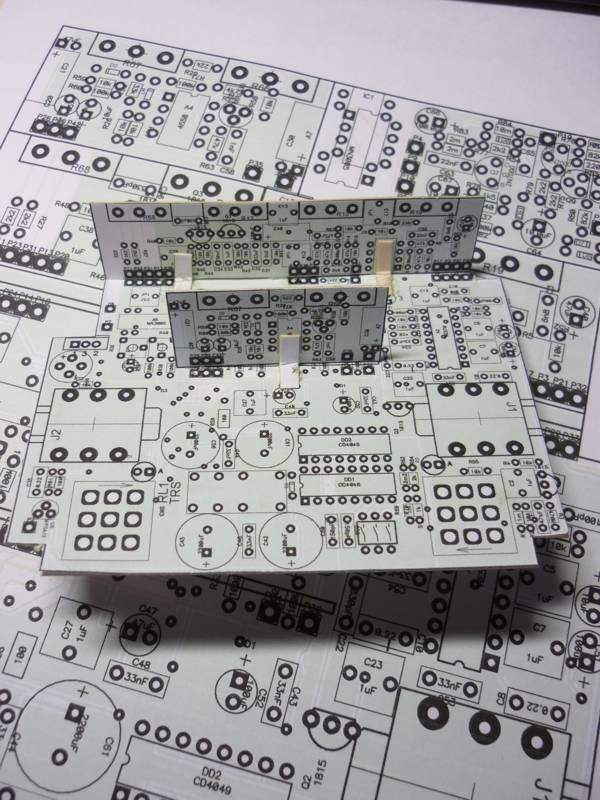

Шестое фото - вот так это выглядит внутри...

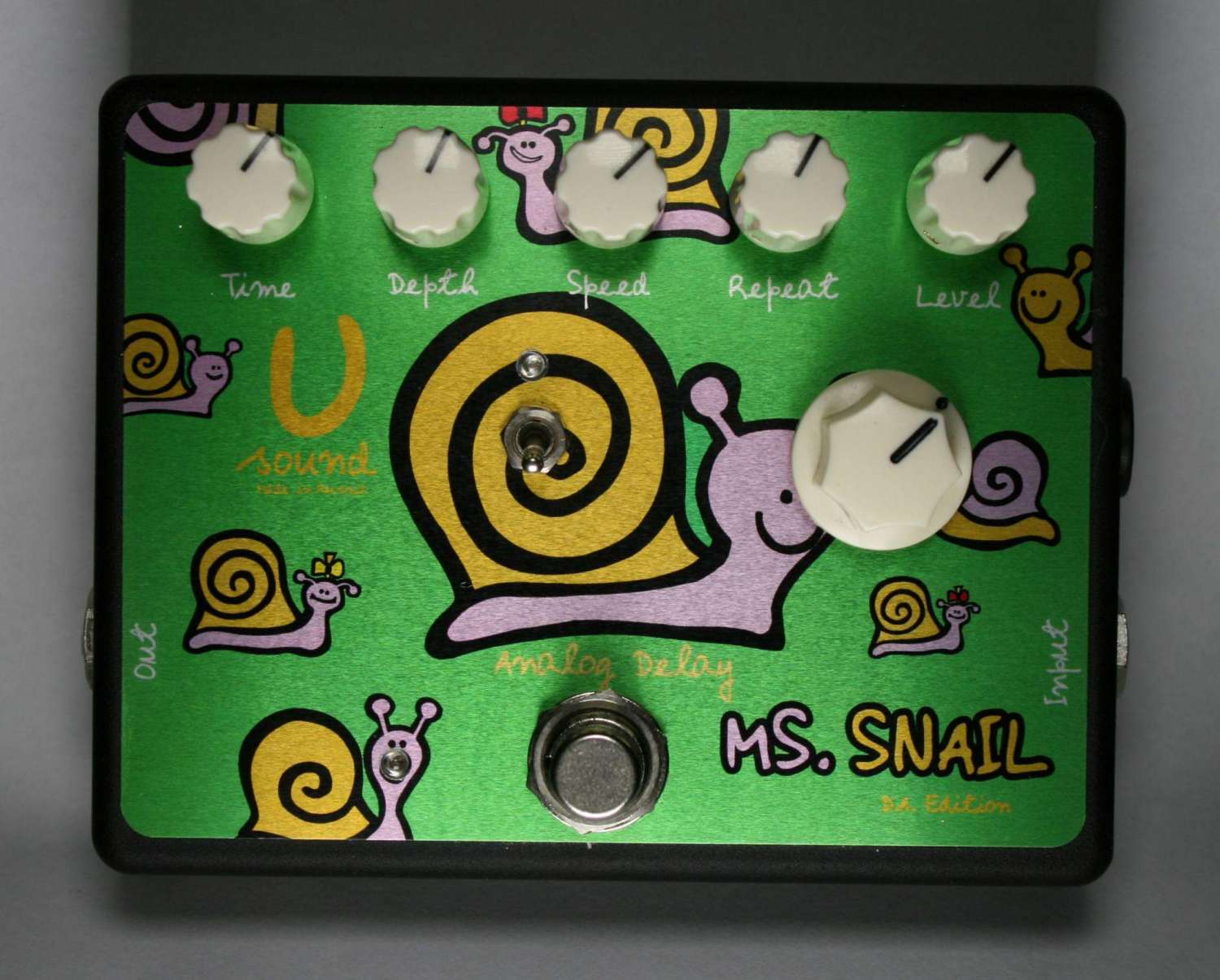

Седьмое фото - в процессе....

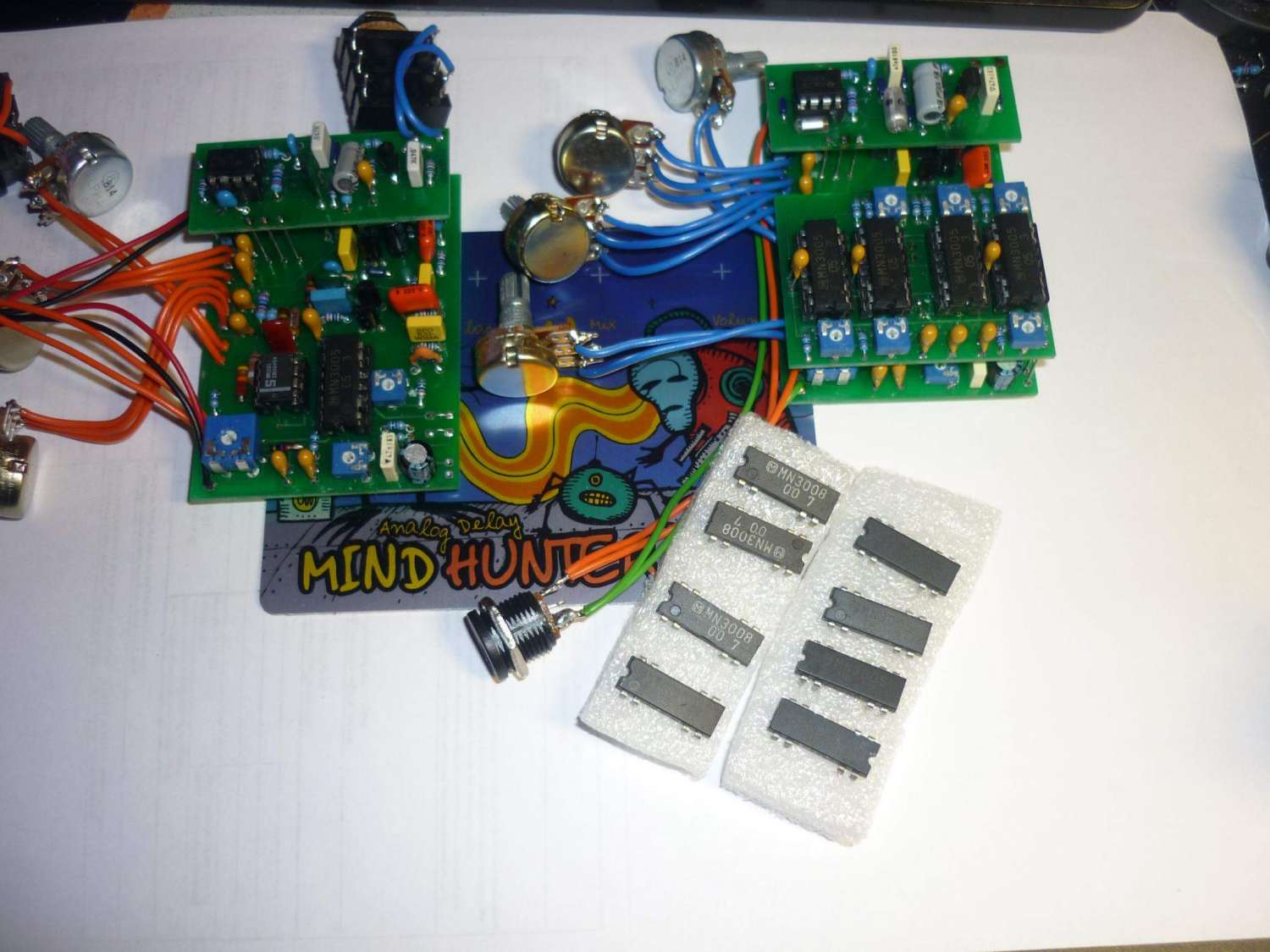

Последнее фото - перед отправкой в Австралию к господину Бургерману.
Ждем видеообзор на YouTube.
