JCM 2000 DSL 100.
Фон по питанию.
Маркируем шлейфы и вынимаем плату с лампами. Ничего не бросается в глаза?



Один из резисторов второй сетки без маркировки.





14К вместо 1К. Ну нормально, чего, зелененький же...
Однако причиной фона по питанию он быть не может, ищем дальше.





Пробит костыль между анодом и второй сеткой. Типовой случай. Исправляем



И собираем аппарат



Выставляем смещение по 86 на плечо.  На этом все. Аппарат едет к хозяину.

... и добавил:

Оказалось что не все. Не работает ревер (хозяин об этом не упоминал).
Включаем тестовый танк, проверяем тракт - все в порядке.
Снимаем родной ревертанк





Вот и причина. Мексиканцы ребята крепкие, прессуют провода до хруста.



Катушка в норме, сажаем провода на пайку



И собираем как положено



Вот теперь все, аппарат готов.

Randall RG50.
"Что-то сломалось, пробовали напрямую - вообще взорвалось"

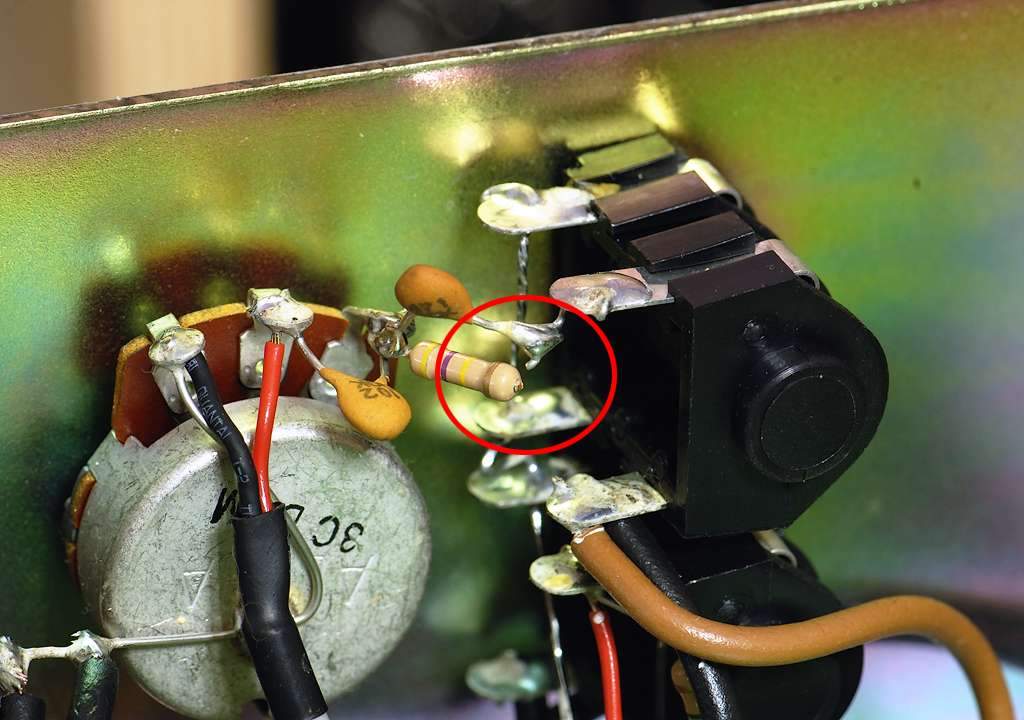

Заинтригован. Вскрываем. Что же там напрямую то? А, вот оно



Действительно, ну надо же попробовать, чего там... Понятно что пыхнуло, один контакт испарился.



Причина - прошит мост на накал ламп преда. Меняем. Заодно смотрим электролиты после моста. Так и есть, один - коротыш. Вот и причина всех бед. Меняем всю четверку.
Тест для самых внимательных - где ошибка на фото с электролитами?





Собираем, ставим БИАС и заводим аппарат. Со звуком что-то не то... Перепутаны местами наименования ламп на шасси. АТ7 по схеме должна стоять в фазике.



Меняем, вот теперь все. Аппарат готов.

Всякий раз Orange подкидывает какую-нибудь головоломку в своем D-классе...
Terror Bass 500, в формате басового комбо. Отсутствует 6,3V.
Причина - деградация ультрафастов 4004 во вторичке. Повезло. Защиты в этом аппарате нет никакой, как правило выносит ключи и драйвер при проблемах с диодами во вторичных цепях.
Попутно меняем 7806, т.к. установленная с завода выдает 5,23v. Стабильно, но мало.

Ещё один D-класс в ремонте. Упал, перестал работать. Восстанавливаем.

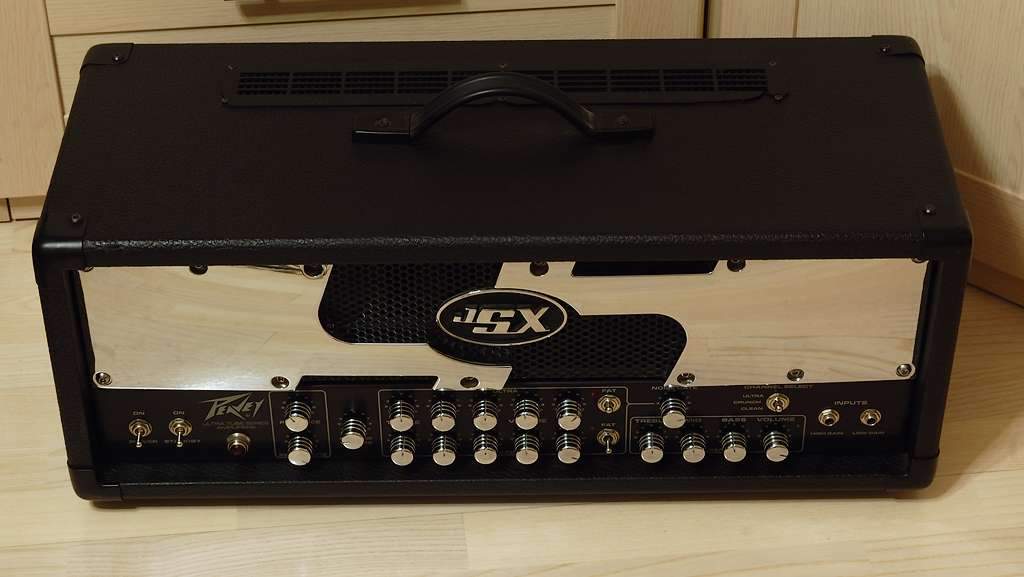

Peavey JSX.
Помимо питания меняем и катодные Иллинойсы. Удивительная гадость.



Кто-то добавлял напряжение на реле - пара резисторов навесом на керамику 50 ом. Не переключались каналы, не хватало питания. Снимаем за ненадобностью. Во первых - заменены подтекающие конденсаторы, во вторых - нужно использовать нормальный трансформаторный преобразователь 230/120v. И все будет работать без таких вот костылей (но, конечно, "привет" инженерам Пиви, тупо отняли с плюса двухполярного).



Граундлифт у американцев отключаю всегда. От греха. Здесь достаточно снять разъем, удобно.



Особо доставила хлопот холодная пайка на плате выходных ламп. Хорошо, что проявилась в Мастерской, два раза не вскрывать.



Чистим, клеим, собираем, ставим биас. Аппарат готов.

JCM800 2203 на профилактике.



Разбаланс плечей 20/66 мА, что в общем понятно, по паутине если - лет десять внутрь не заглядывали.



Менялся резистор второй сетки и, пожалуй, все.





Аппарат в сборе

TSL-100 + сет от Mercury Magnetics + по мелочи от Voodo Amps.
Сет вот такой:
http://www.mercurymagnetics.com/pages/news/misc/JCM20...
Звук - огонь!
110v прибор воткнули в 220. Чиним. Помимо прочего в подвале приходится прибирать сопли и флюс - обычное дело после американских модов.
Кому интересно - на фото в группе ВК практически весь мод вуду как на ладони.
Хороший аппарат. Послужит.

Просто новый квартет. Просто BIAS.
