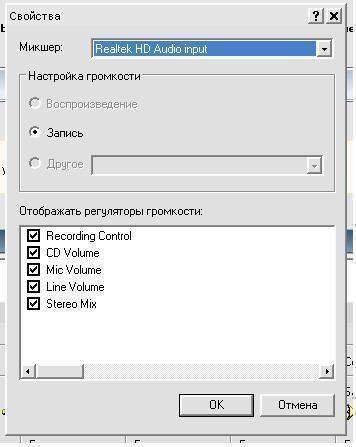

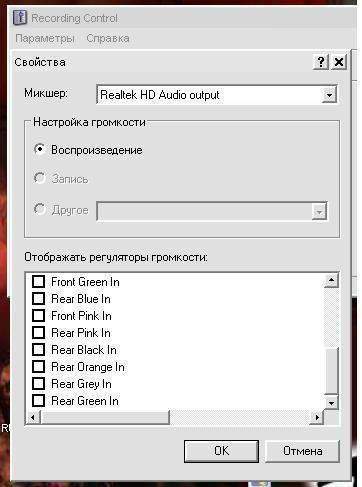

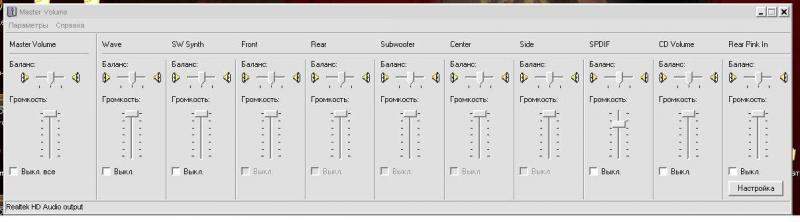

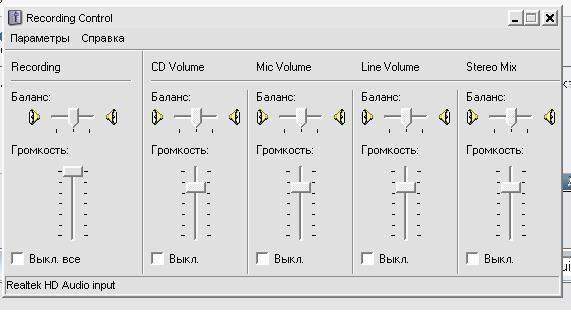

на первой фотке у тебя микшер на воспроизведение звука а надо открыть тот что для записи, и там снять галку с "выкл" на линейном или микрофонном входе
и проверь куда втыкаешься, у меня например те входы, что на переднюю панель системника вынесены не работают, хотя я их сам подключал к звуковухе
