Шуметь может импульсный блок питания, а фонить трансформаторный, если он не тянет нагрузку. Первым делом надо проверить питание.

Если гудит от автономного (не сетевого) питания, то надо искать проблему в массе или в экранировке.

Железная крышка (экран) должна надёжно контактировать с металлизацией печатной платы, являющейся схемной массой ("землёй").

Без корпуса тоже фонит?
Вообще по идее дно, если оно железное, всё же должно контачить с платой в районе крепёжных винтов. Может пружины какой не хватает?
Что с громкостью и гейном? Может вкручено всё на максимум и ...
В байпассе тоже фонит?

Geezer,

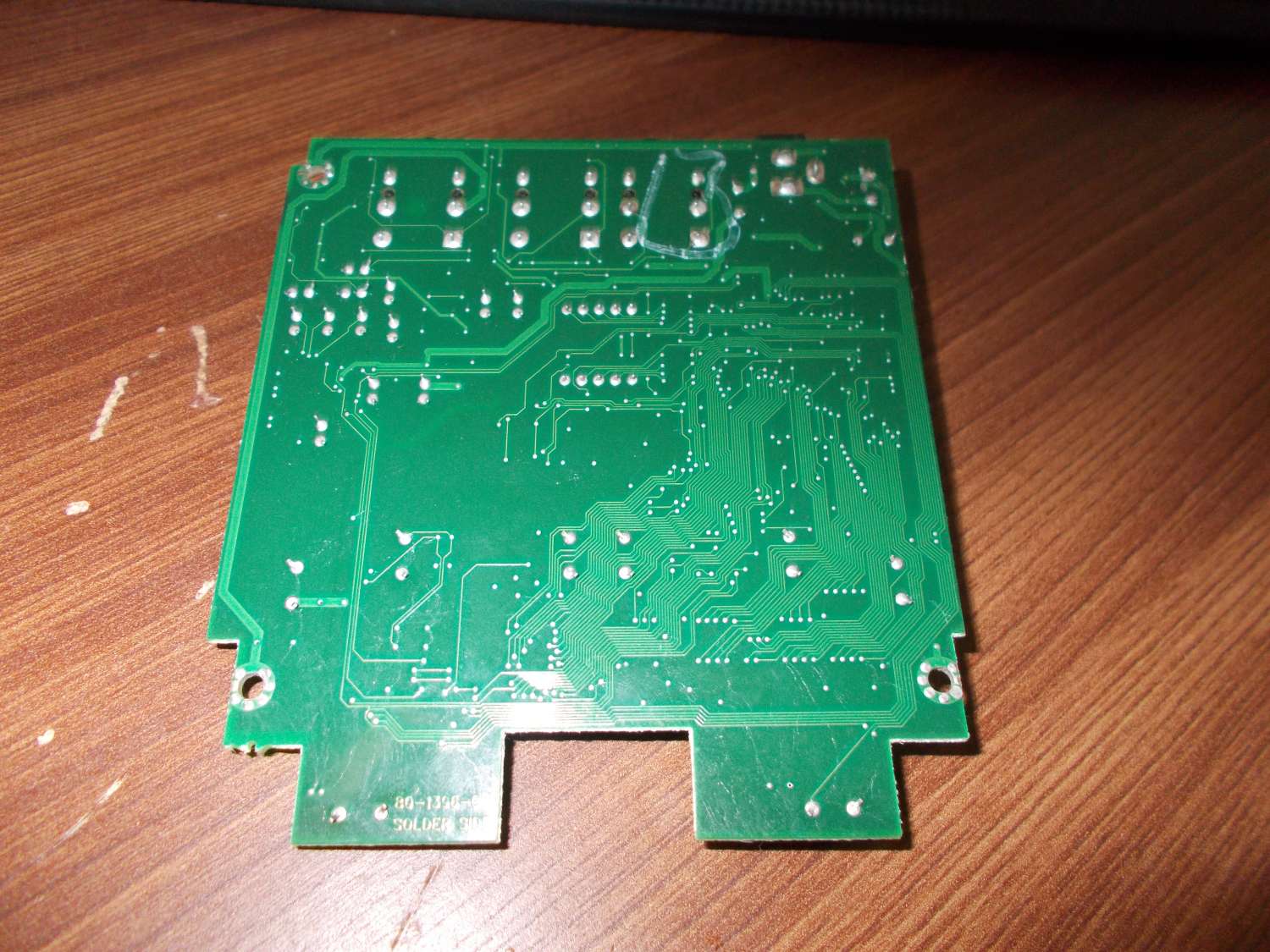

Вполне возможно. Только мне не очень понятно, зачем мимо него идёт другая шина такой же ширины, и идёт она к другому крепёжному отверстию. Видел разные заморочки с землями, но тут теряюсь в догадках. В качестве бреда, может они должны соединяться через нижнюю крышку? Тогда должно быть 2 пружины.
Кстати, в zoom707 именно так и сделано, к одному из крепёжных винтов платы крепится пружина, которая контачит с железным основанием.
Женя Женевна,

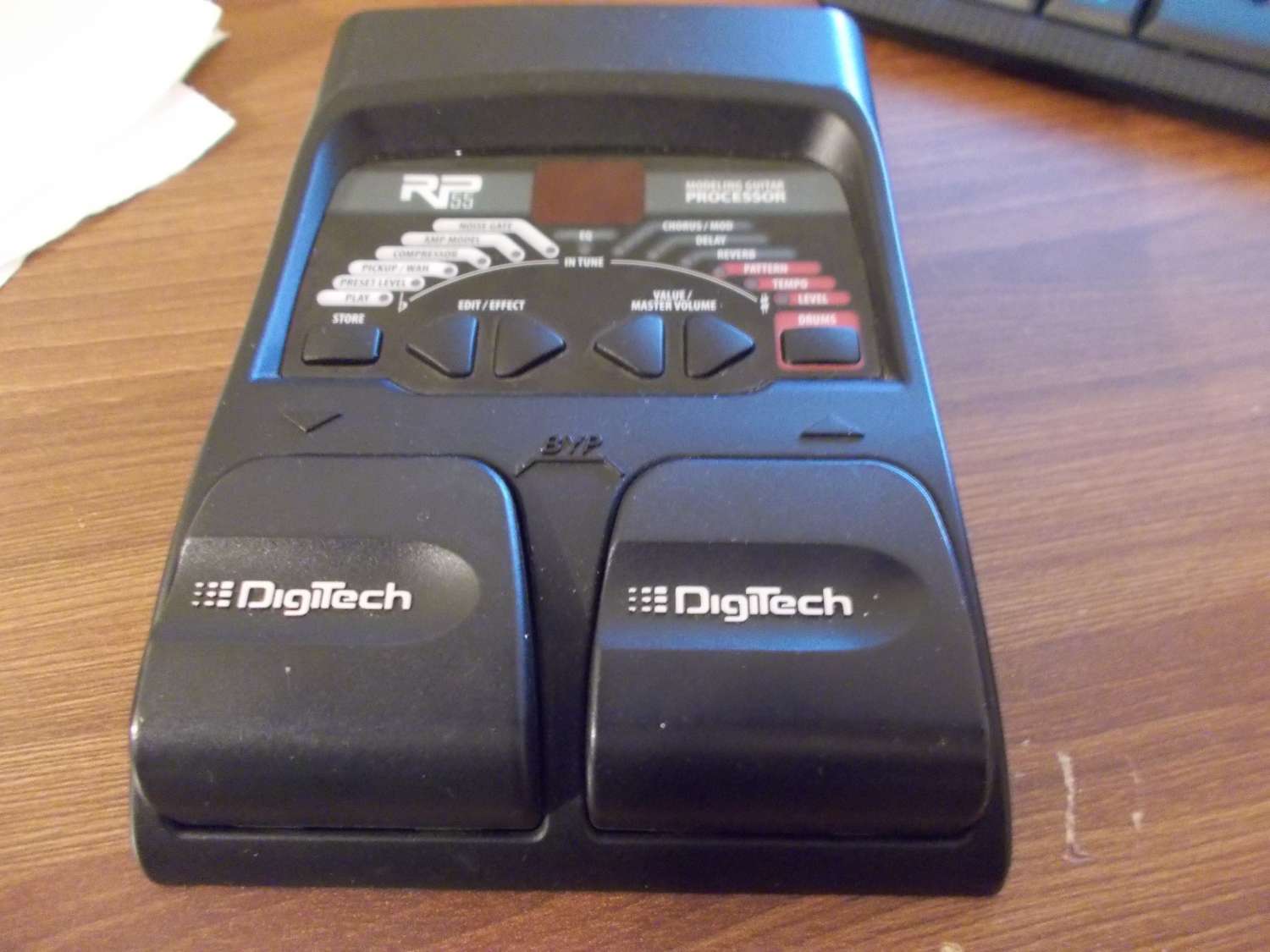

А проц куплен новым в магазе или с рук? Не мог кто-нибудь в нём копаться до покупки?

зачем мимо него идёт другая шина такой же ширины, и идёт она к другому крепёжному отверстию

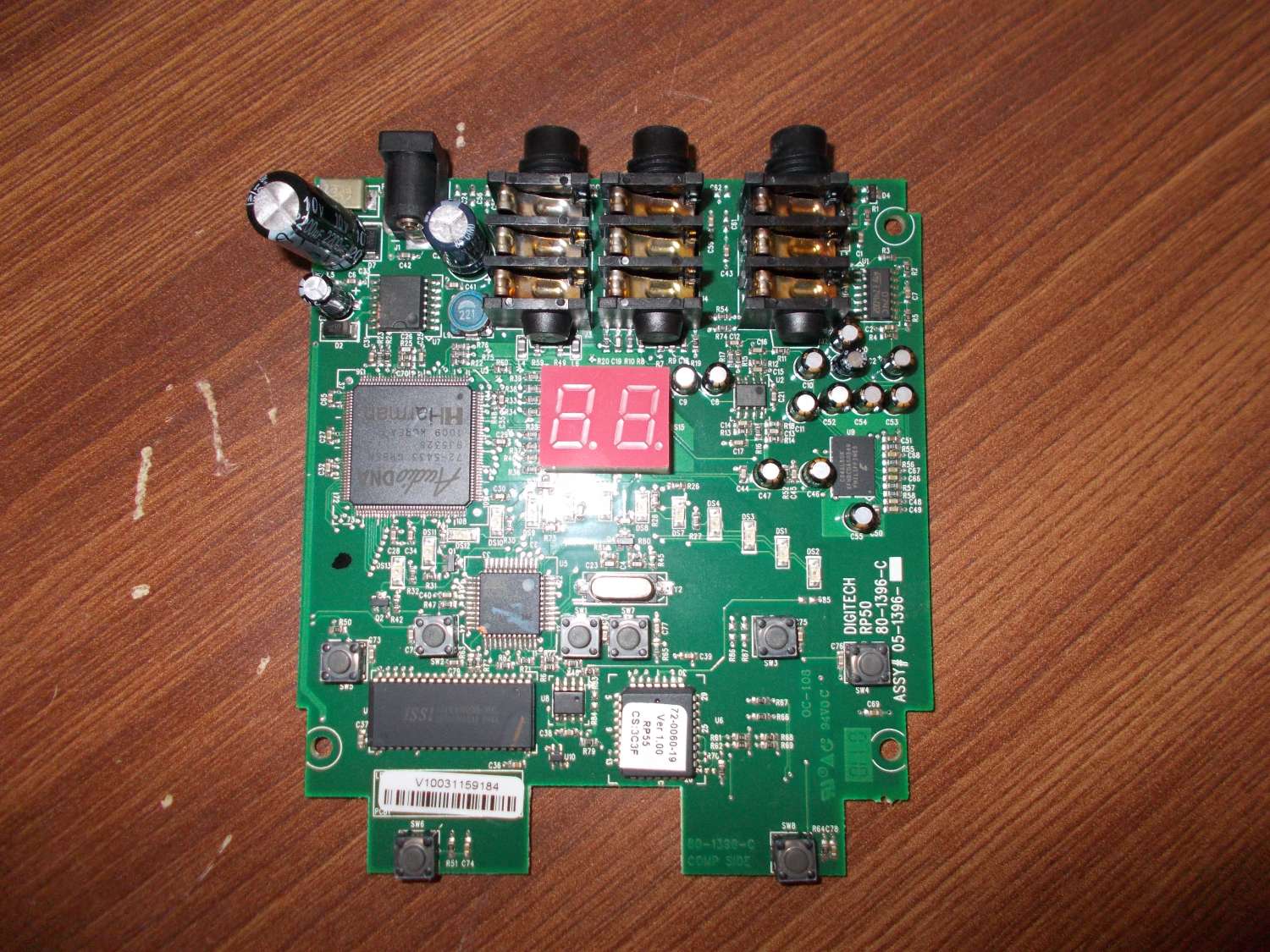

- на плате просматриваются три контактных кольца - два от батарейного отсека и один земляной. Почему? Полагаю, в соответствии с общепринятой практикой, дабы исключить напрасный расход батареи, её "минус" соединяется с массой не напрямую, а замыкается с ней только при введении джека гитарного кабеля во входное гнездо устройства.

Geezer,
Возможно, только это не объясняет, почему на крепёжные винты идут изолированные друг от друга проводники. Обычно так не делают, да и для отключения отключение батарейки это не нужно. Для неё нужно заводить две земли на входной разъём.

ЗЫ. Хотя стоп, всё правильно. про батарейный отсек я забыл. Тогда да, скорее всего так и есть.

Женя Женевна,
Они совпадать и не должны, если я правильно понимаю конструкцию. Если я не прав, поправь меня, но например в вышеупомянутом zoom-е пружина прикручена крепёжным винтом к плате. А в железное дно она просто упирается, естественно не в тех местах, где находятся винты крепления дна.

А что про работу без корпуса? Просто есть вариант, что незаземлённая железка(дно) способствует наводкам. Соответственно как ни странно, без неё может быть меньше фона.
