Всем привет! Поставил себе звучок emg 81. Припаял провода к джеку тоже) Вроде все работает. Но непонятки возникли с контактами джека.

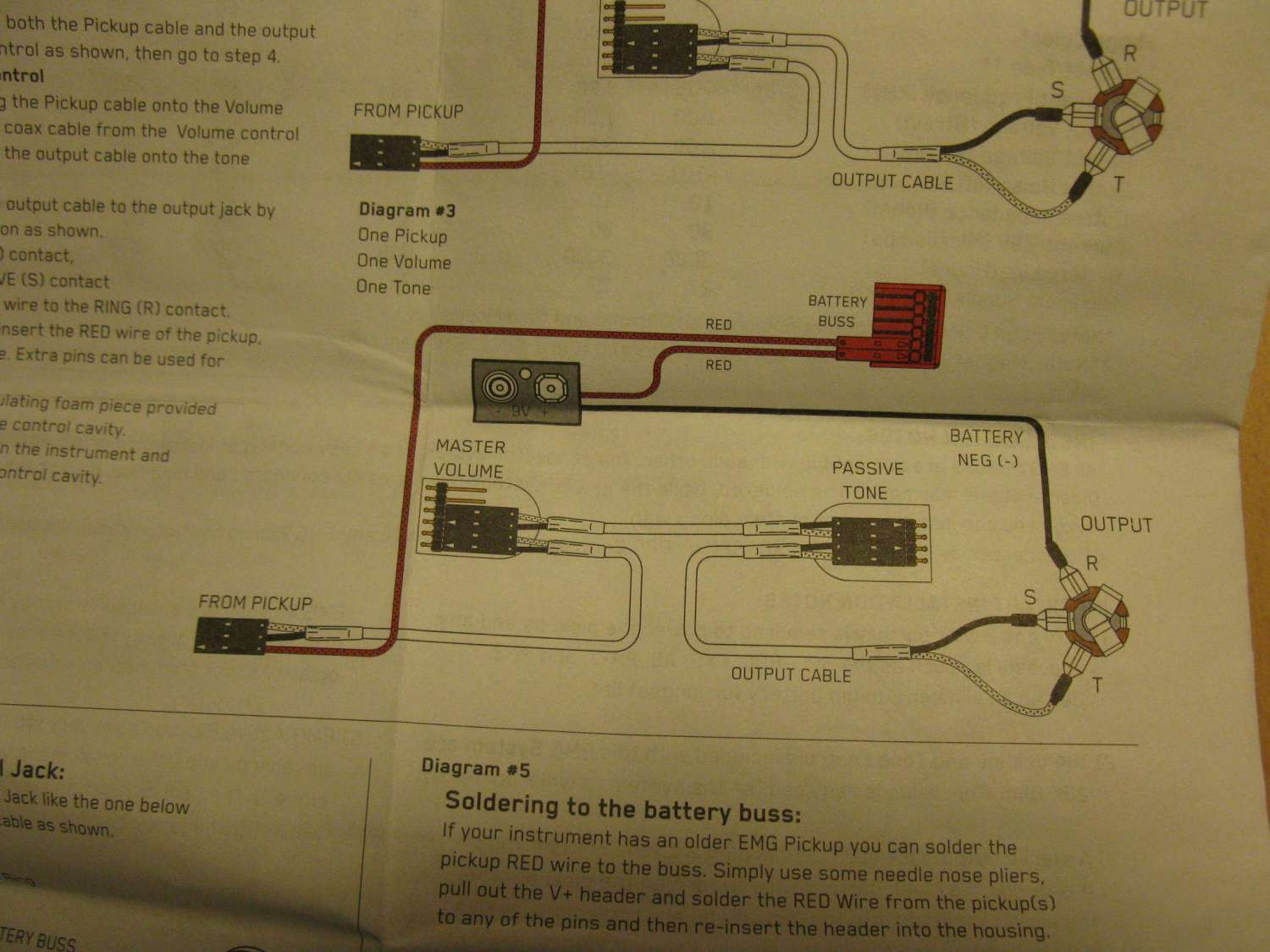

вот схема.


Как видим, от потца громкости белый провод идет на T(Tip), черный провод идет на S(Sleeve). От батарейки черный провод идет на R (Ring).
Вопросы
1) как узнать, где какой контакт(T,S,R)? на джеке они не подписаны.
2) Если схему собрать не так, как в инструкции, то что может быть и как это повлияет на звук?
Тут я сомневаюсь, что правильно припаял. Если сделать так
3) от потца громкости белый провод припаять на R, черный провод-на S, черный провод от батарейки-на Т... То что будет и есть риск того, что сожгу все усиление и звучок?
Заранее благодарю!

да, его имею ввиду. ну а если перепутаю контакты, как описал выше? Ring и T?

короче если ring  и Tip перепутать местами, тот провод который идет к Ring-припаять на Tip и тот провод, который на Tip - припаять на Ring. То что будет?  Звук будет или будет, но плохой?

да. еще почему-то потц тона не работает в схеме. там написано, что он пассивный(passive tone). может из-за этого?



... и добавил:

Gnot, читать умеешь?
работать не будет и звука тоже не будет и путать их не надо ибо незачем так как прекрасно все понятно какой-где

просто твое сообщение не прочитал и отправил свое. еще скажи, почему потц тона не работает) потому что он пассивный?

... и добавил:

вот схема

... и добавил:

тут нет кондера. и в инструкции он не указан...

... и добавил:

кручу его туда-сюда.. а звук как был один-не выше ни ниже не меняется

там там все элементарно! а вообще тот провод, который идет от потца громкости, надо строго по схеме соединять или можно поменять местами с проводом от джека?

не не работает! и так и так подключал. да там и без разницы. видимо тон дохлый... и почему-то кандера нет..

kinoman, сделаю) только огорчился, что тон не работает.. странно.. у меня и старый потц тона тоже не работал на том же месте..

... и добавил:

еще подскажите ребята.. если потц тона дохлый, то он может как-то влиять на звук? с худщей стороны?) ну скажем выдает только одни низы или верха? сдох скажем в тот момент, когда стоял на низких или наоборот?

... и добавил:

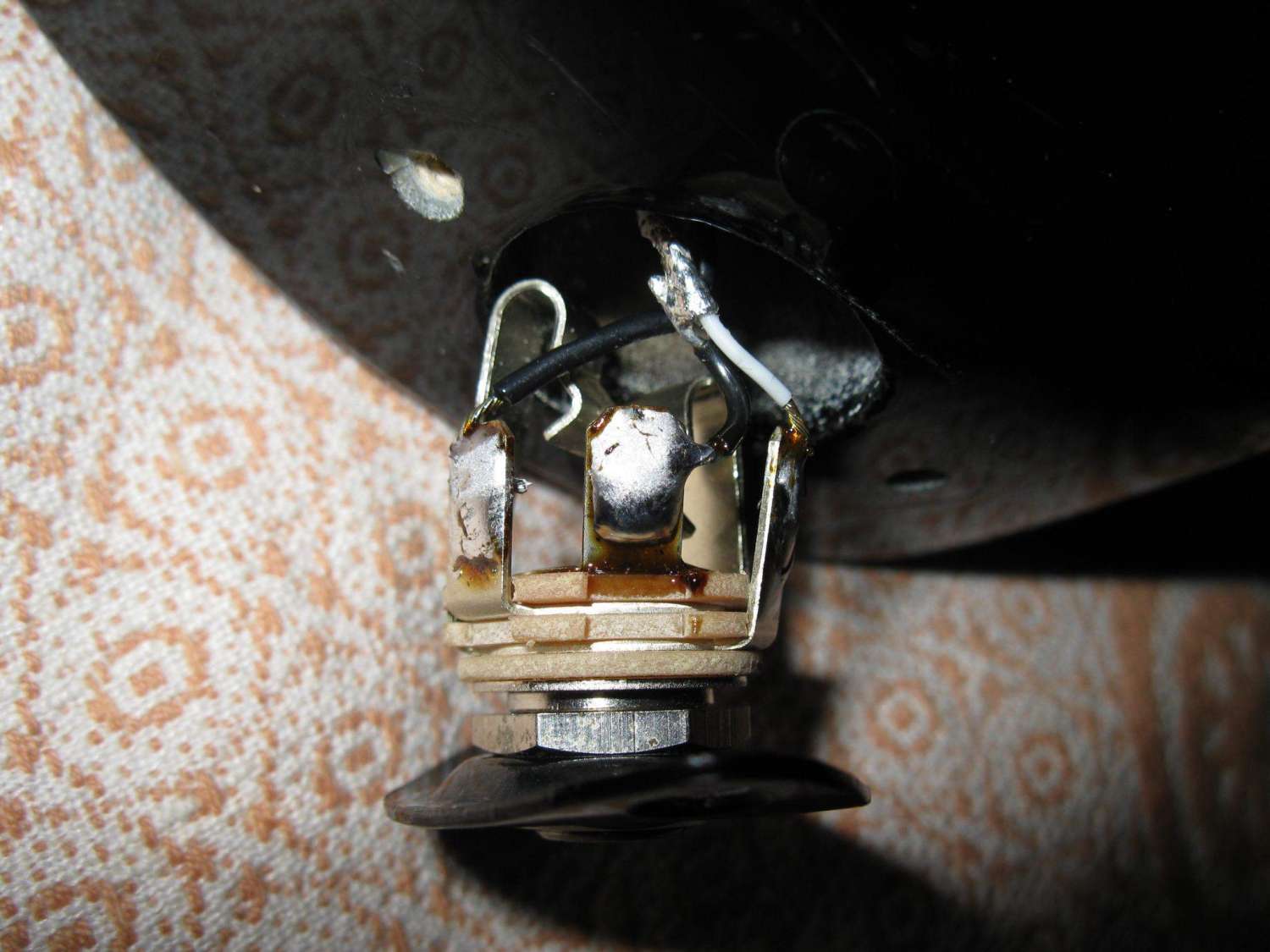

вот как я припаял к джеку
надеюсь правильно?

здесь видно, где S, R, T,?
