здесь видно, где S, R, T,?

да, но 2 провода черного цвета. по цветам так правильно, должен работать.

Gnot, короче. Сигнал с датчика должен идти на кончик, питание с батарейки(-) должно идти на средний контакт. Если бы было неправильно, то звука не было бы вообще, так как датчик бы не включился.

Воткни кабель и посмотри что чего касается. Про TRS джека фотка была раньше.

... и добавил:

То, что ты указал вроде бы Т, ракурс не удачный.

Gnot, ну вот же

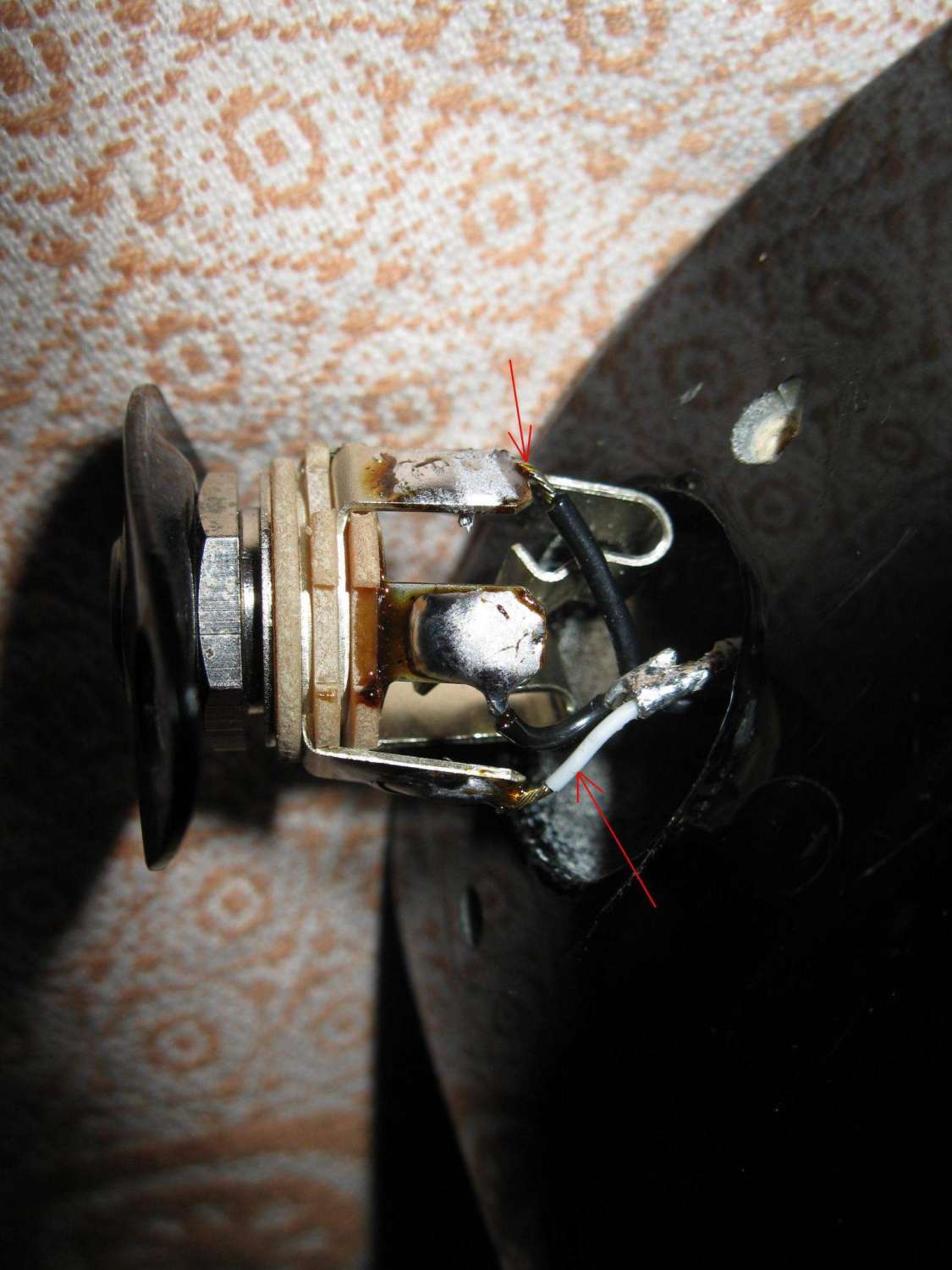

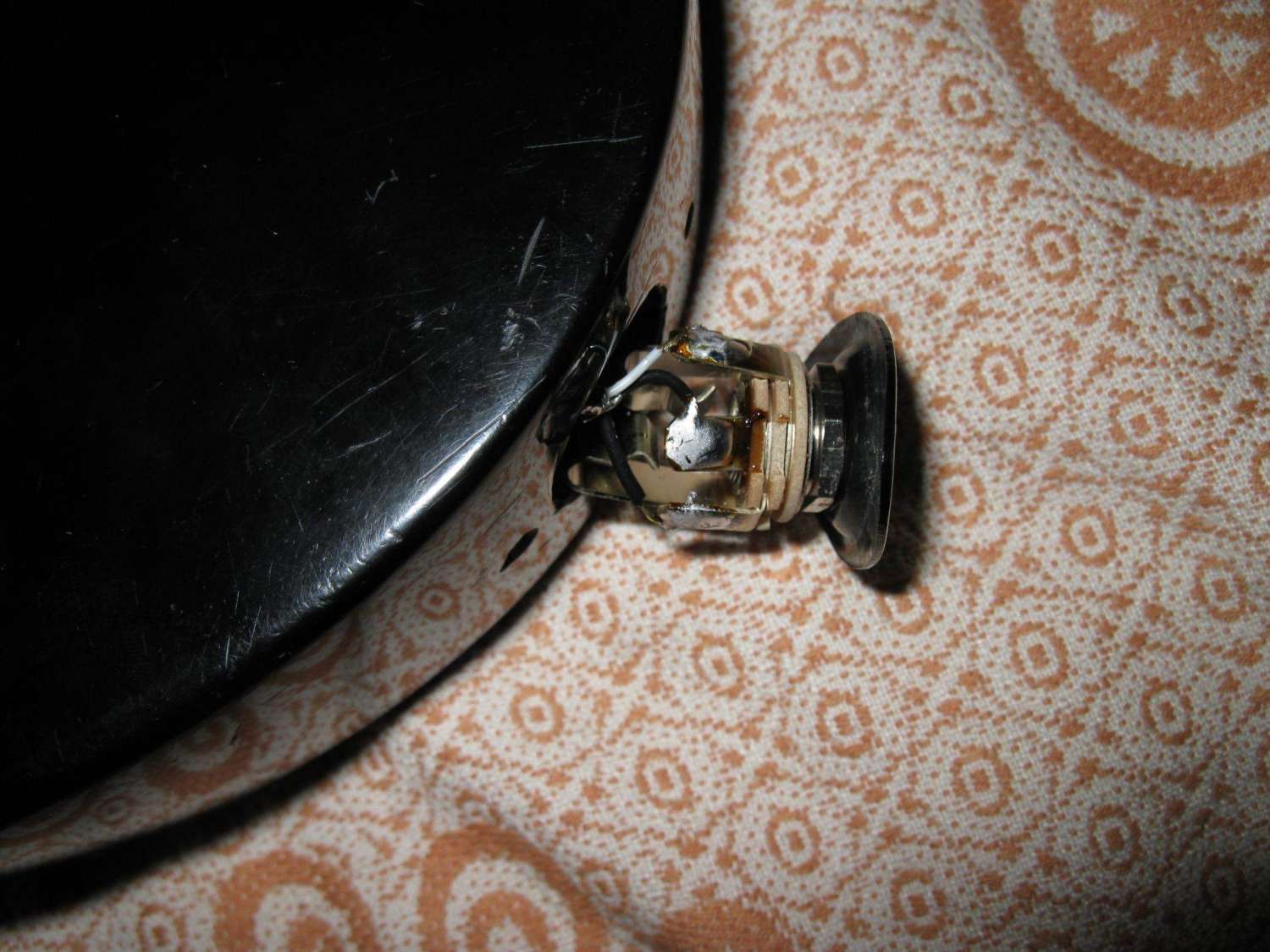

это штекер гитарный. надо лезть в гитару, откручивать, вынимать джек, смотреть что куда идет. а он в гитаре пока нормально сидит. Может на фото самого джека подскажете, как там должно быть по стантарту?

мне вот что надо узнать. как по стандарту делают такие джеки.

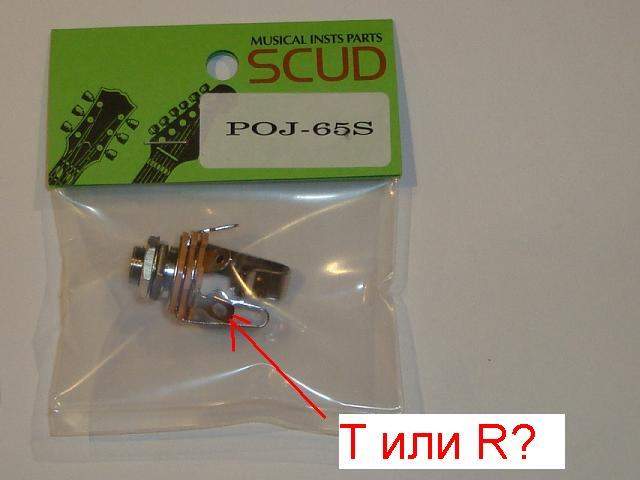

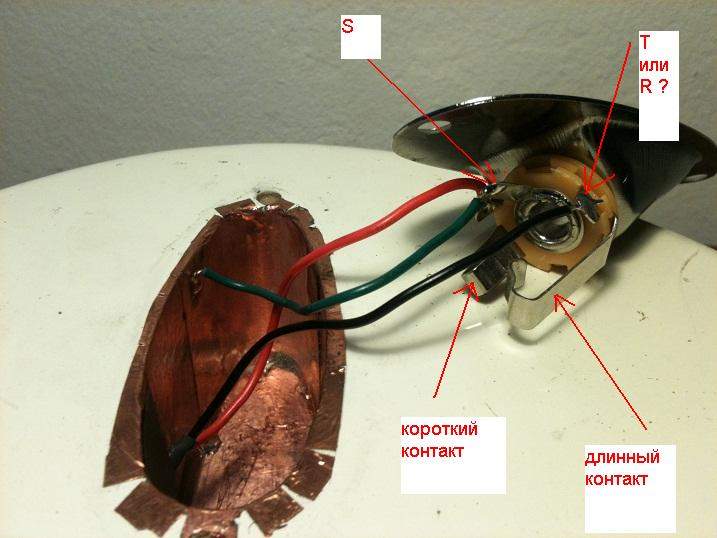

вот на картинке есть два контакта для гитары-один короткий, другой длинный. что будет напротив короткого, что напротив длинного? должен же быть определенный стандарт, не делают же как попало, чтобы потом догадываться или контакты искать?

вот еще одно фото

Длинный - т. Короткий - р. Без контакта - с.
Лентяй

да не лентяй я... просто  отверстие в гитаре как у китайца в дупе... узкое очень! положил компактно, потом фиг так же засунешь.. просто вот и хочу узнать, надо перепаивать или нет) если достану)

... и добавил:

ну тогда все верно и кошерно)

... и добавил:

все таки открыл и посмотрел) длинный контакт -самый нижний. напротив него идет место пайки. то есть белый провод я припаял правильно. средний-без  базара будет S. он на саомм верху. посередине короткий контакт-напротив него -R. Вроде все правильно  рассмотрел)

... и добавил:

ладно, всем спасибо за внимание) все работает, за исключением бабы тони... хз что с ней...  схема там такая простая, что и обезьяна соберет) я только с джеком лоханулся

да. еще почему-то потц тона не работает в схеме. там написано, что он пассивный(passive tone). может из-за этого?



... и добавил:
просто твое сообщение не прочитал и отправил свое. еще скажи, почему потц тона не работает) потому что он пассивный?

... и добавил:

вот схема

... и добавил:

тут нет кондера. и в инструкции он не указан...

... и добавил:

кручу его туда-сюда.. а звук как был один-не выше ни ниже не меняется

Жирно, очень....
