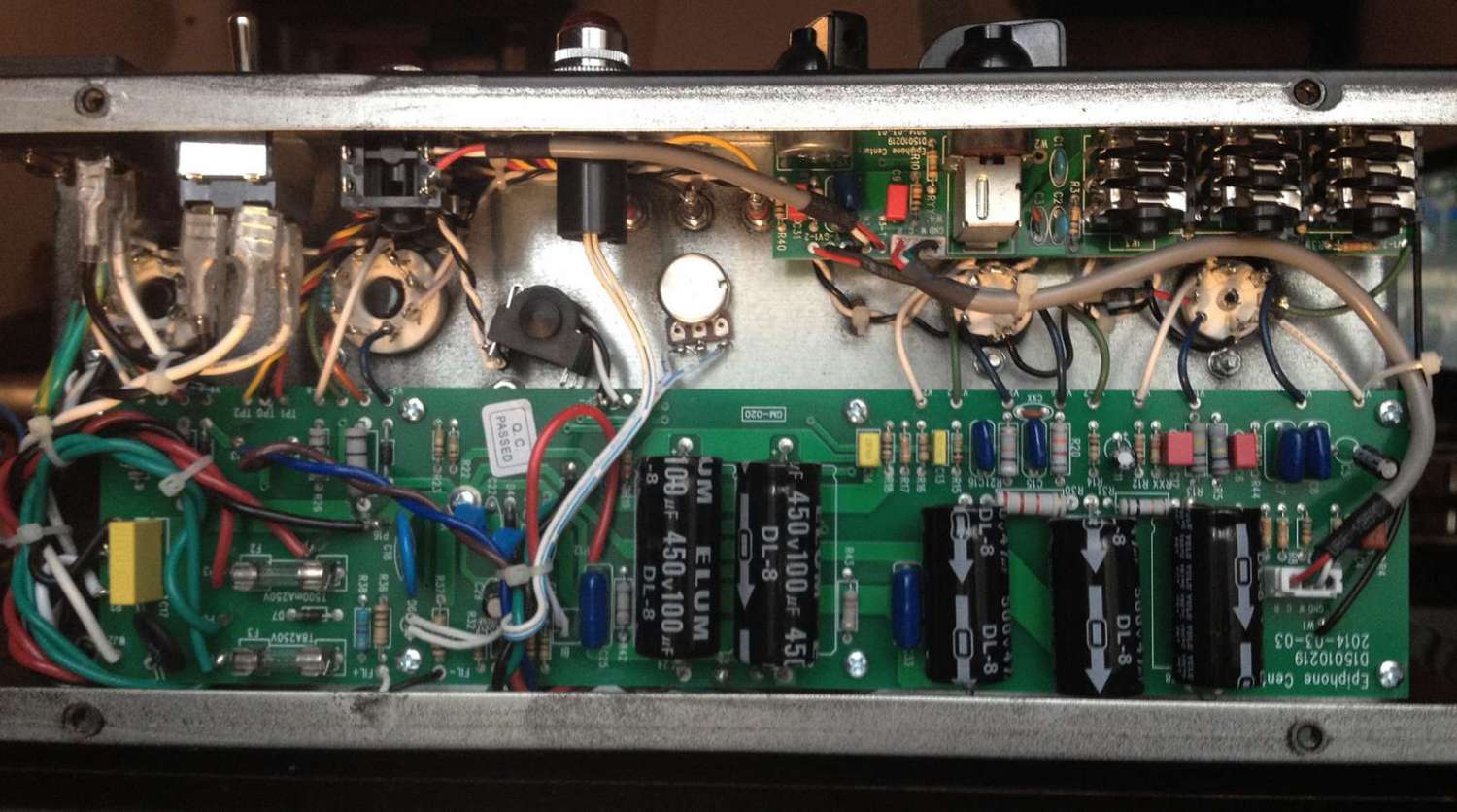

Точка заземления обычно выглядит в виде лепестка, привинченного к шасси, к которому припаян провод массы. Загляните, нет ли такого под платами, в подвале. Если его нет в принципе, то тогда будем шаманить и делать заземление самостоятельно. Самый простой (но не вполне корректный с точки зрения техники безопасности) способ - это соединить верх чёрного провода (идущего от платы разъёмов вниз к плате силовых компонентов и маркируемый на нижнем конце W1) непосредственно с шасси (удобно будет разместить заземляющий лепесток под гайкой нижнего винта первой лампы). То есть электрическую массу входов сажаем на шасси в непосредственной близости от первого каскада, как это полагается по науке.
Однако, для соблюдения развязки по напряжению (что важно с точки зрения техники безопасности), рекомендую сделать это не проводником, а через конденсатор. Купите в магазине радиодеталей металлоплёночный конденсатор 0,47мкФ х 400 В (а также лепесток с внутренним диаметром 3 мм для создания точки заземления под гайкой нижнего винта первой лампы) и соедините им указанные точки.
Я в своё время таким способом вылечил Mesa Boogie Studio Preamp и от возбуда, и от фона. Причина была такая же - полная изоляция электрической "массы" от металлического шасси и формирование паразитных связей.
