Copycat, может разъем открутился-провернулся и коротит на экран?

Нужно убедиться наверняка(не только про гнездо речь), а не строить домыслов.
В электронике все довольно просто, тем более гитара - не адронный коллайдер.

Впрочем, навыки у всех разные, а по фото угадать, это будет удачей.

Смотря по качеству(вроде недорогая же?) электроники и сроку службы - я бы начал с прямого подключения к датчикам скорее всего. То что они магнится - ничего не значит.

Если с навыками не очень - проще, быстрее и дешевле будет показаться сведущему человеку.
(Потому что нужны инструменты, (хотя они могут быть...), умение паять и т.д.)

Инструменты есть, так же мультиметр

Воткните в гнездо гитары кабель.
Выставьте на мультиметре режим 2000 кОм.
Установите регуляторы Tone и Volume на максимум.
Померьте сопротивление между пипкой свободного конца кабеля и массой.
Если был включён датчик хамбакер, тогда вы увидите примерно 15 кОм, если был включён сингл, тогда вы увидите примерно 5 кОм.
Медленно поворачивайте ручку Volume против часовой стрелки, и показания начнут возрастать;
на половине хода вы увидите примерно 120 кОм, затем показания начнут убывать, и в крайнем положении против часовой стрелки они достигнут нуля.
Получилось?

Воткните в гнездо гитары кабель.
Выставьте на мультиметре режим 2000 кОм.
Установите регуляторы Tone и Volume на максимум.
Померьте сопротивление между пипкой свободного конца кабеля и массой.
Если был включён датчик хамбакер, тогда вы увидите примерно 15 кОм, если был включён сингл, тогда вы увидите примерно 5 кОм.
Медленно поворачивайте ручку Volume против часовой стрелки, и показания начнут возрастать;
на половине хода вы увидите примерно 120 кОм, затем показания начнут убывать, и в крайнем положении против часовой стрелки они достигнут нуля.
Получилось?

Вторая часть написанного предложения поважнее, про навыки.

В принципе можете проделать написанное мсье (будет, правда, прикольно если окажется, что косяк в кабеле ).

Просто когда дело дойдет до исправления, пайки - выяснится, что пот перегрет (это довольно просто сделать), сопля припоя куда-то не туда и т.д. Снова какие-то неисправности... Вы тут такой не первый и не последний.
Уверены в своих силах - дерзайте. Дорогу осилит идущий. Удачи!

... и добавил:

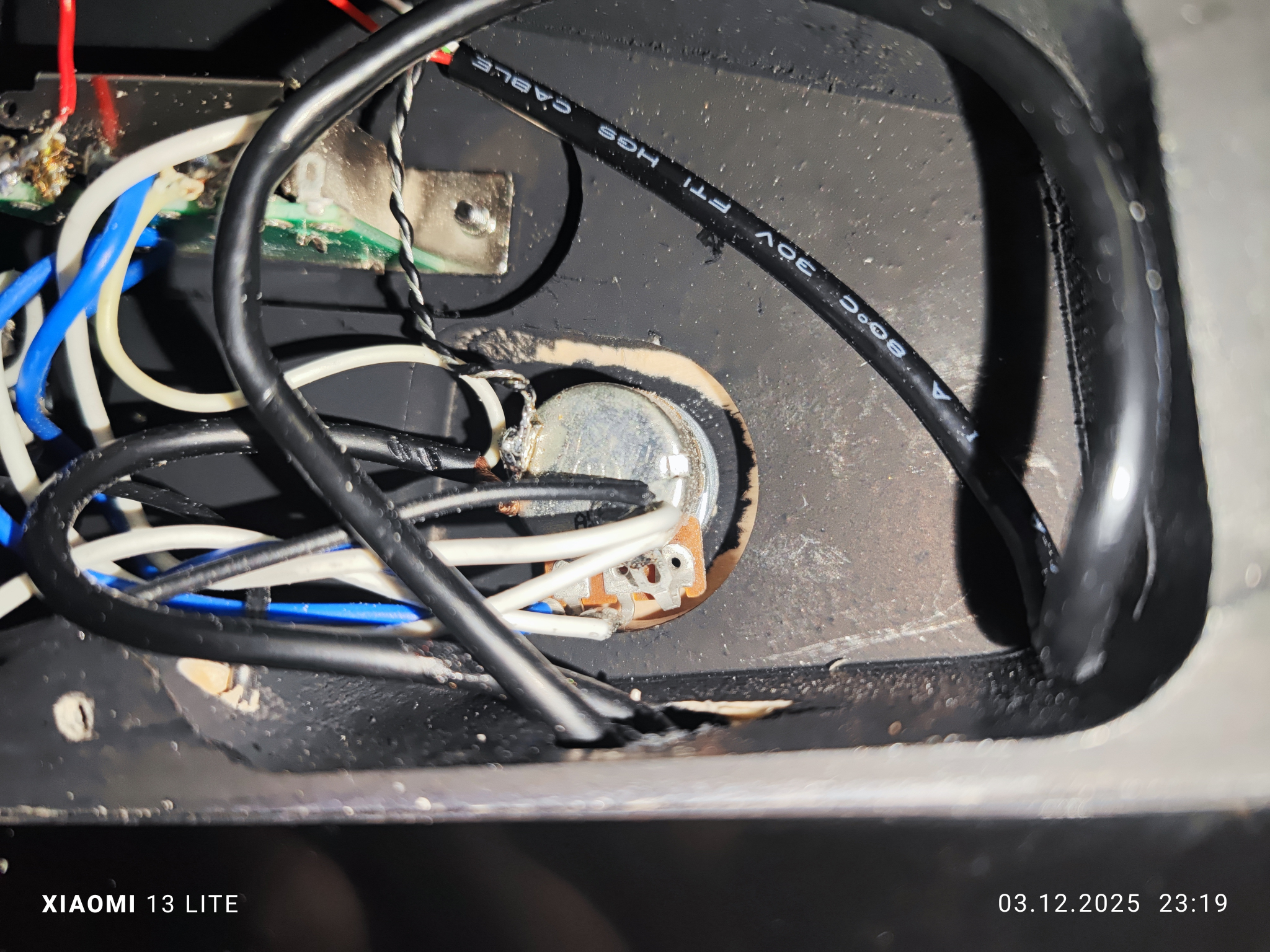

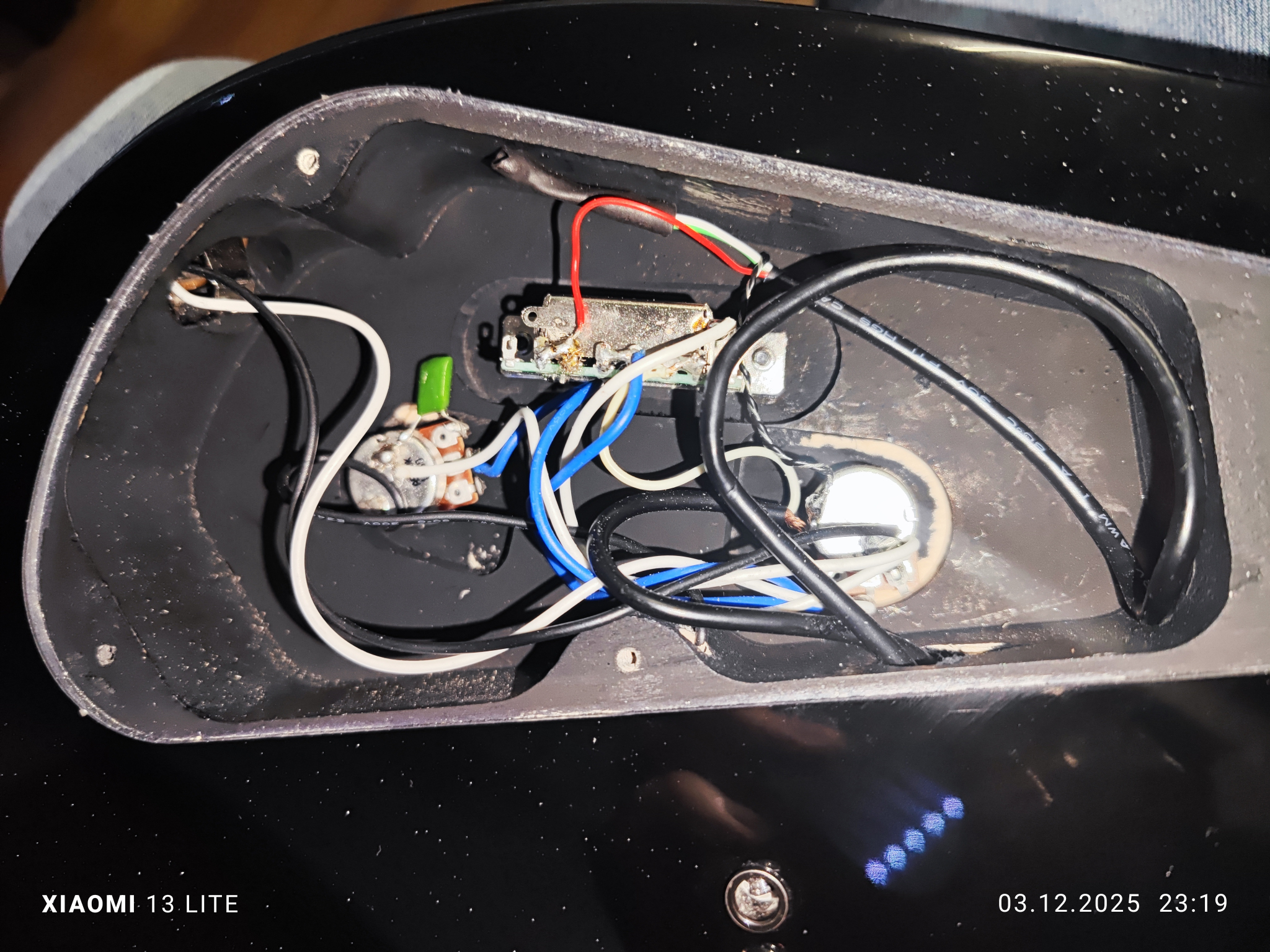

Copycat, зы. на второй фотке чот стремно провод от пота рядом с экраном(2 нога), в выборке. хотя, может ракурс.
