Гнездо гитары
« : Августа 05, 2021, 11:47:42 »

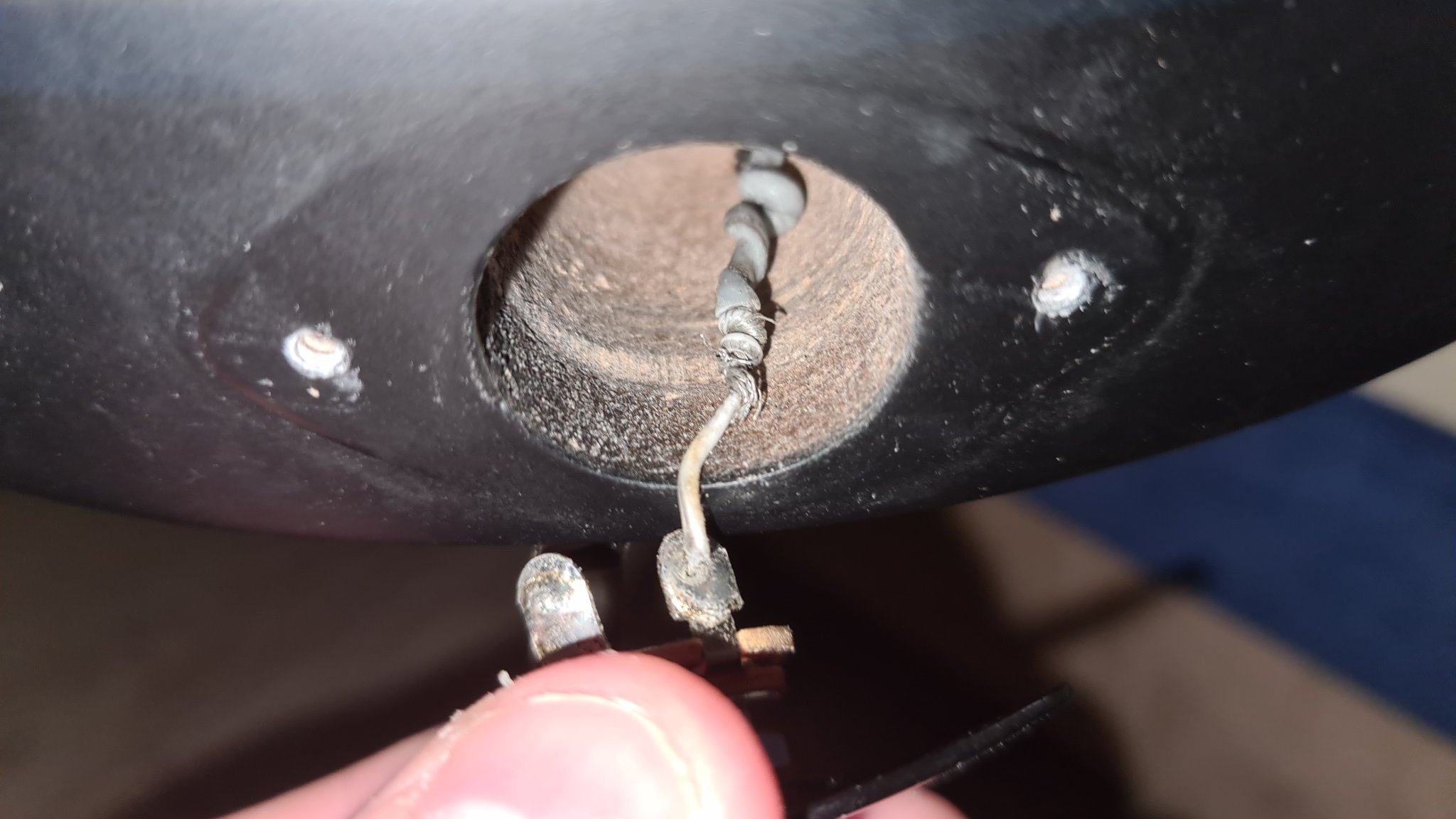

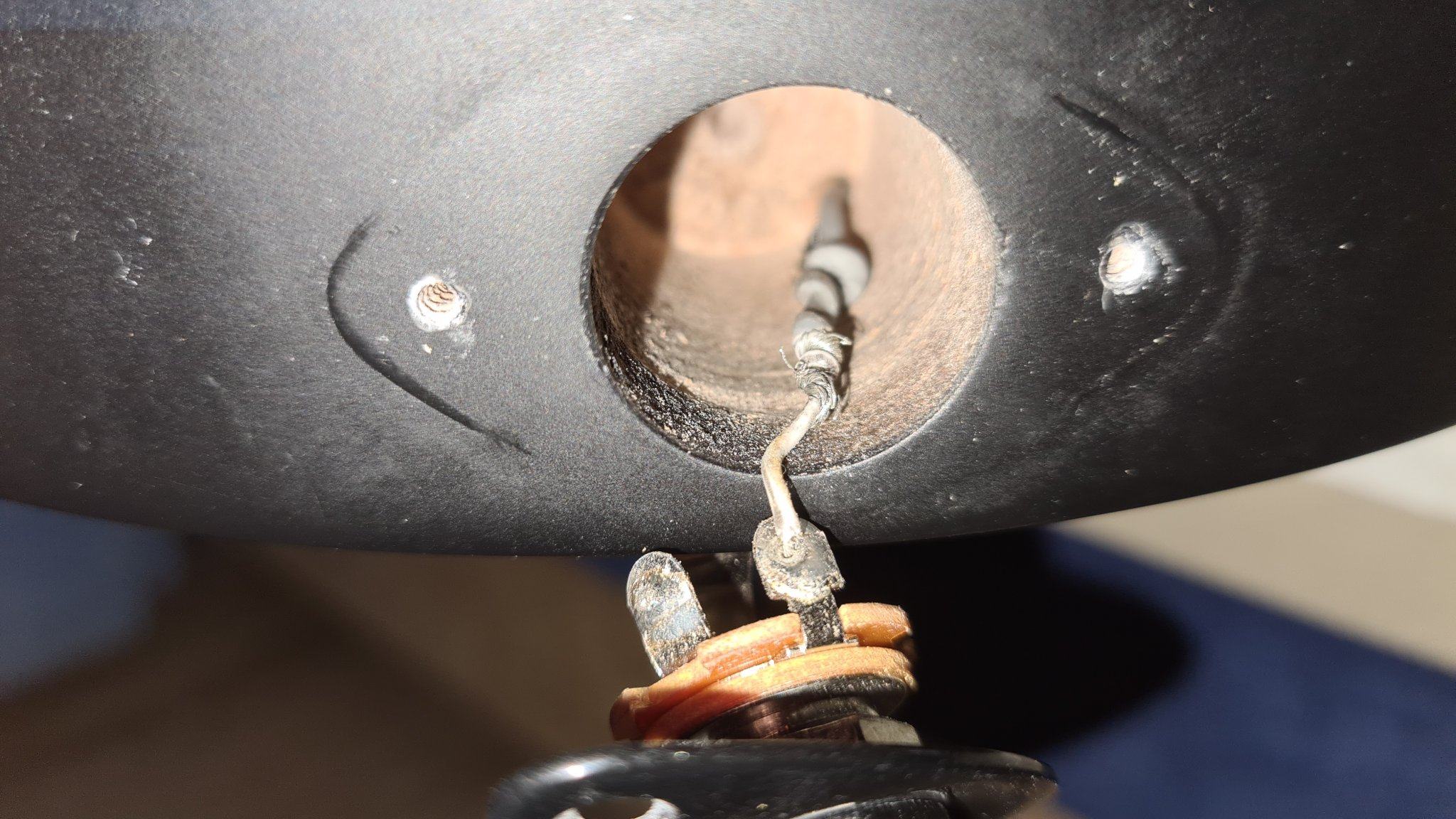

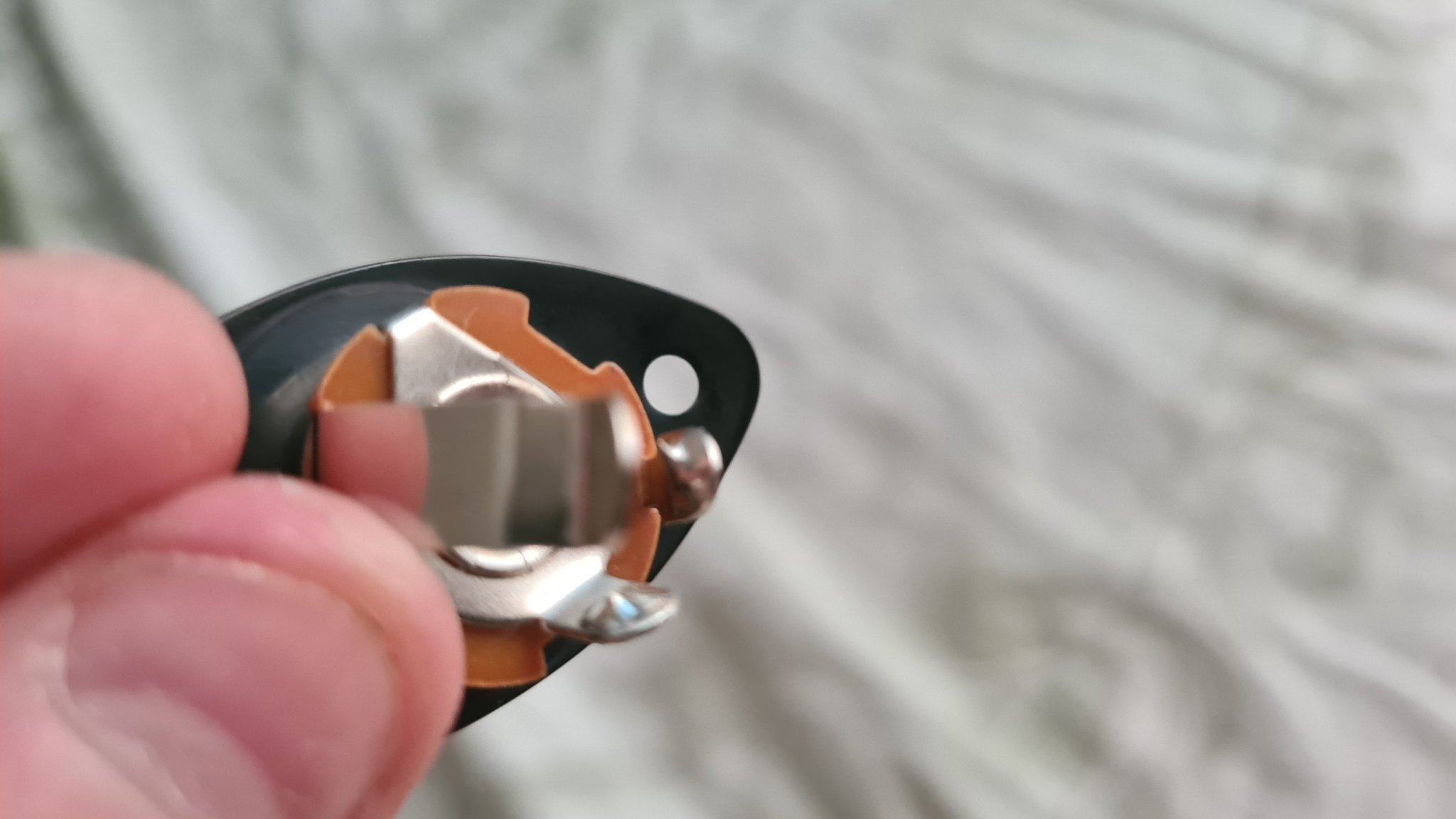

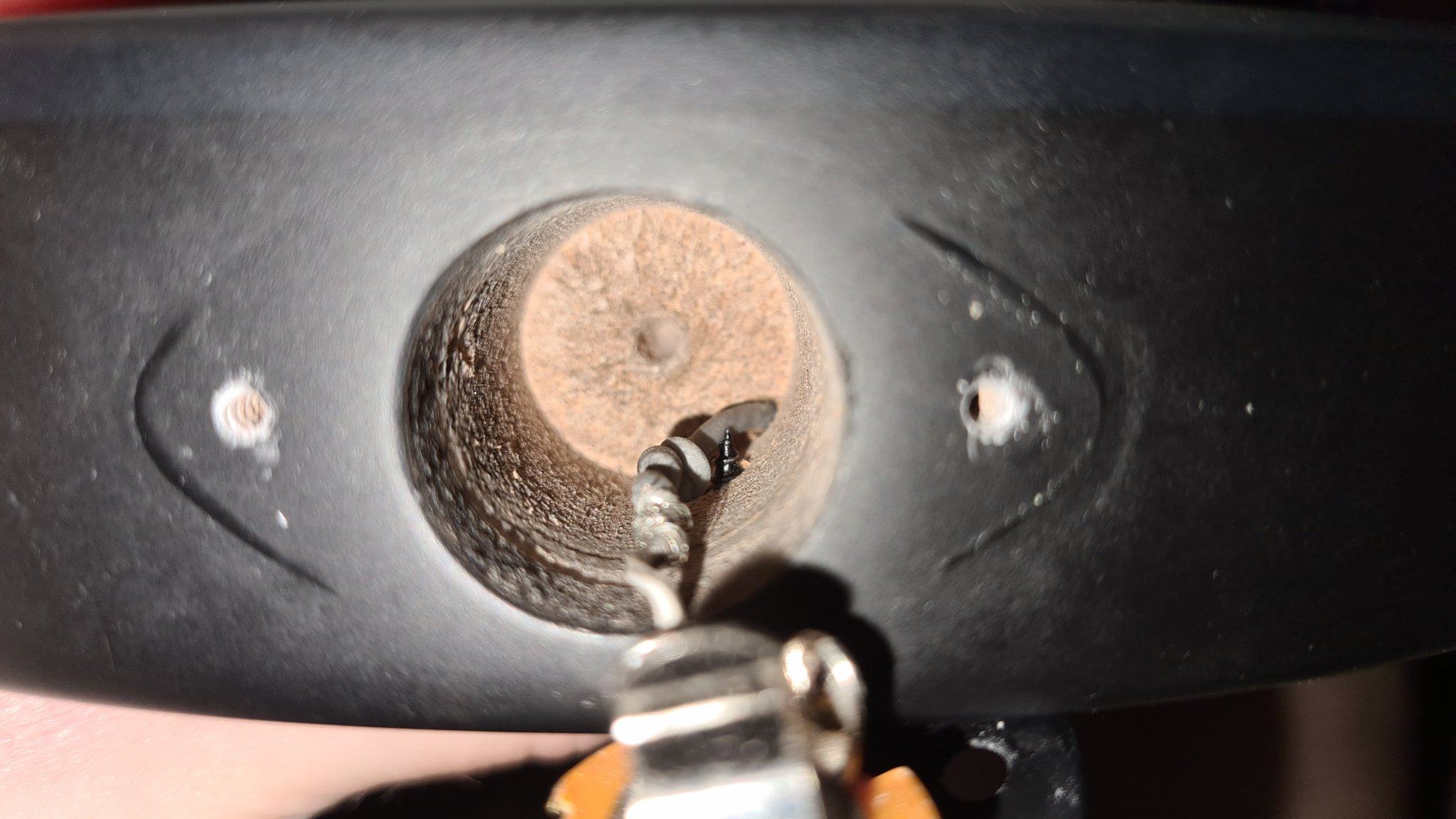

Всем привет. Появился непонятный шум с кабинета. Поменял усилитель, кабель, проблема не ушла. Хочу убедится что с гнездом гитары все в порядке. Сам там ничего не понимаю, буду рад за помощь. Фото прикрепляю

Оффлайн Dmitry.O

  • Опытный
  • ****
  • Сообщений: 937
Re: Гнездо гитары
« Ответ #1 : Августа 05, 2021, 11:56:50 »
Цитата: Dark_being от Августа 05, 2021, 11:47:42
Всем привет. Появился непонятный шум с кабинета. Поменял усилитель, кабель, проблема не ушла. Хочу убедится что с гнездом гитары все в порядке. Сам там ничего не понимаю, буду рад за помощь. Фото прикрепляю

А где второй провод? К гнезду вижу только один припаян. Видимо он отвалился.

« Последнее редактирование: Августа 05, 2021, 11:59:07 от Dmitry.O »

Оффлайн Dark_being Автор темы

  • Новичок
  • *
  • Сообщений: 10
  • GuitarPlayer.Ru fan!
Re: Гнездо гитары
« Ответ #2 : Августа 05, 2021, 12:11:18 »
А где мне его искать? Из гитары один провод идет

Оффлайн Dmitry.O

  • Опытный
  • ****
  • Сообщений: 937
Re: Гнездо гитары
« Ответ #3 : Августа 05, 2021, 12:40:18 »
Цитата: Dark_being от Августа 05, 2021, 12:11:18
А где мне его искать? Из гитары один провод идет

Фотка мутная, оплетка есть у этого провода?

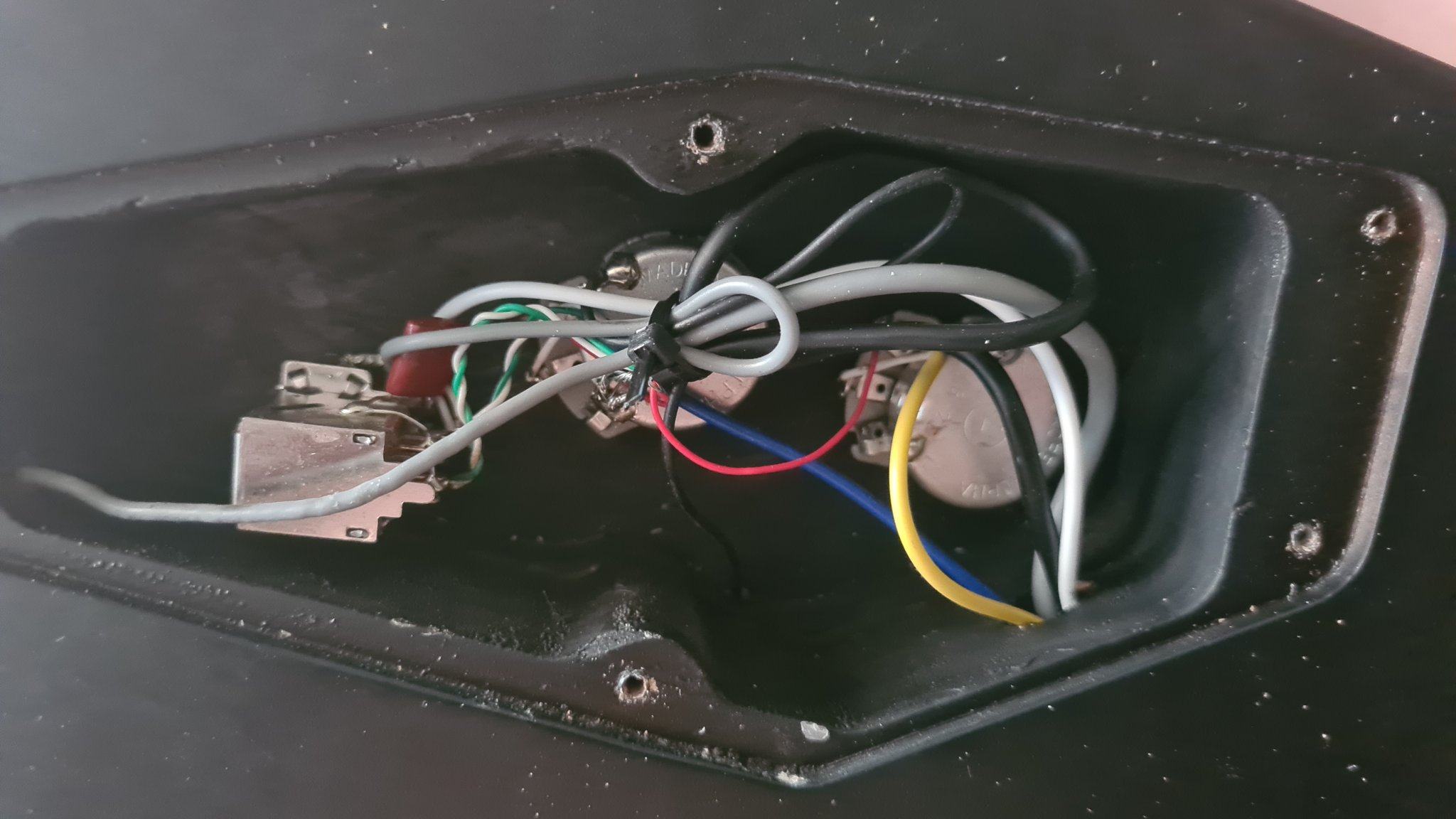

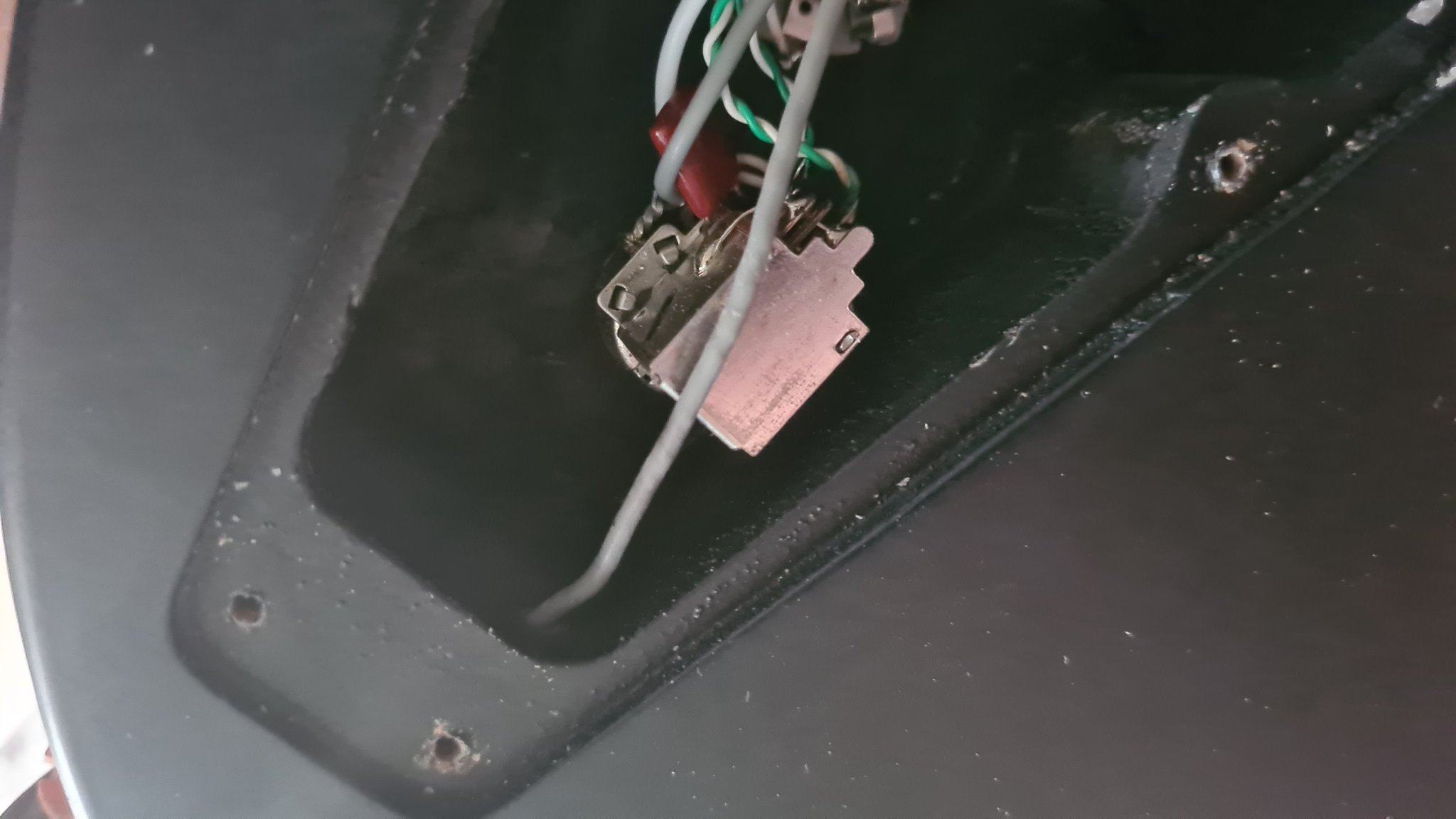

Сфоткай темброблок еще а то там саморез веселый
Гитара из дерева?
« Последнее редактирование: Августа 05, 2021, 12:41:57 от Dmitry.O »

Оффлайн Dark_being Автор темы

  • Новичок
  • *
  • Сообщений: 10
  • GuitarPlayer.Ru fan!
Re: Гнездо гитары
« Ответ #4 : Августа 05, 2021, 13:18:14 »
Оплетка у провода есть, гитара из дерева, esp лес пол

Оффлайн racecarwrecker

  • Ветеран форума
  • ******
  • Сообщений: 3476
    • Моноскоп N
Re: Гнездо гитары
« Ответ #5 : Августа 05, 2021, 13:28:33 »
Dark_being,  Вот эта оплетка и отпала от разъема, нужно припаять обратно. Но на всякий случай сними заднюю крышку и проверь, не болтается ли там свободный оторванный провод, припаянный к корпусу громкости. Если да - паять нужно его.

Оффлайн Dmitry.O

  • Опытный
  • ****
  • Сообщений: 937
Re: Гнездо гитары
« Ответ #6 : Августа 05, 2021, 13:41:19 »
Что-то провод дико перекрутился, гнездо похоже проворачивается, вот его скрутило и оторвало

Оффлайн Dark_being Автор темы

  • Новичок
  • *
  • Сообщений: 10
  • GuitarPlayer.Ru fan!
Re: Гнездо гитары
« Ответ #7 : Августа 05, 2021, 13:44:01 »
Провод который идет в гнездо - один. Я понимаю как припаять провод, но как припаять оплетку, за что ее паять?

Оффлайн Dmitry.O

  • Опытный
  • ****
  • Сообщений: 937
Re: Гнездо гитары
« Ответ #8 : Августа 05, 2021, 13:46:58 »
Цитата: Dark_being от Августа 05, 2021, 13:44:01
Провод который идет в гнездо - один. Я понимаю как припаять провод, но как припаять оплетку, за что ее паять?
Внутри темброблока вроде все норм

Ну центральная жила - один провод
Оплетка - второй (не пластиковая хрень, а много маленьких металлических)

Скрути оплетку в жгут, только провод расправь сначала, и припаяй
« Последнее редактирование: Августа 05, 2021, 13:48:40 от Dmitry.O »

Оффлайн modus2000

  • Ветеран форума
  • ******
  • Сообщений: 4077
  • (. )( .)
Re: Гнездо гитары
« Ответ #9 : Августа 05, 2021, 13:49:35 »
Оплётку припаять на корпус гнезда, центральный провод (он уже припаян) на центральный контакт гнезда

центральный лучше тоже оторвать зачистить и заново припаять

« Последнее редактирование: Августа 05, 2021, 13:51:52 от modus2000 »

Оффлайн Dark_being Автор темы

  • Новичок
  • *
  • Сообщений: 10
  • GuitarPlayer.Ru fan!
Re: Гнездо гитары
« Ответ #10 : Августа 05, 2021, 15:02:08 »

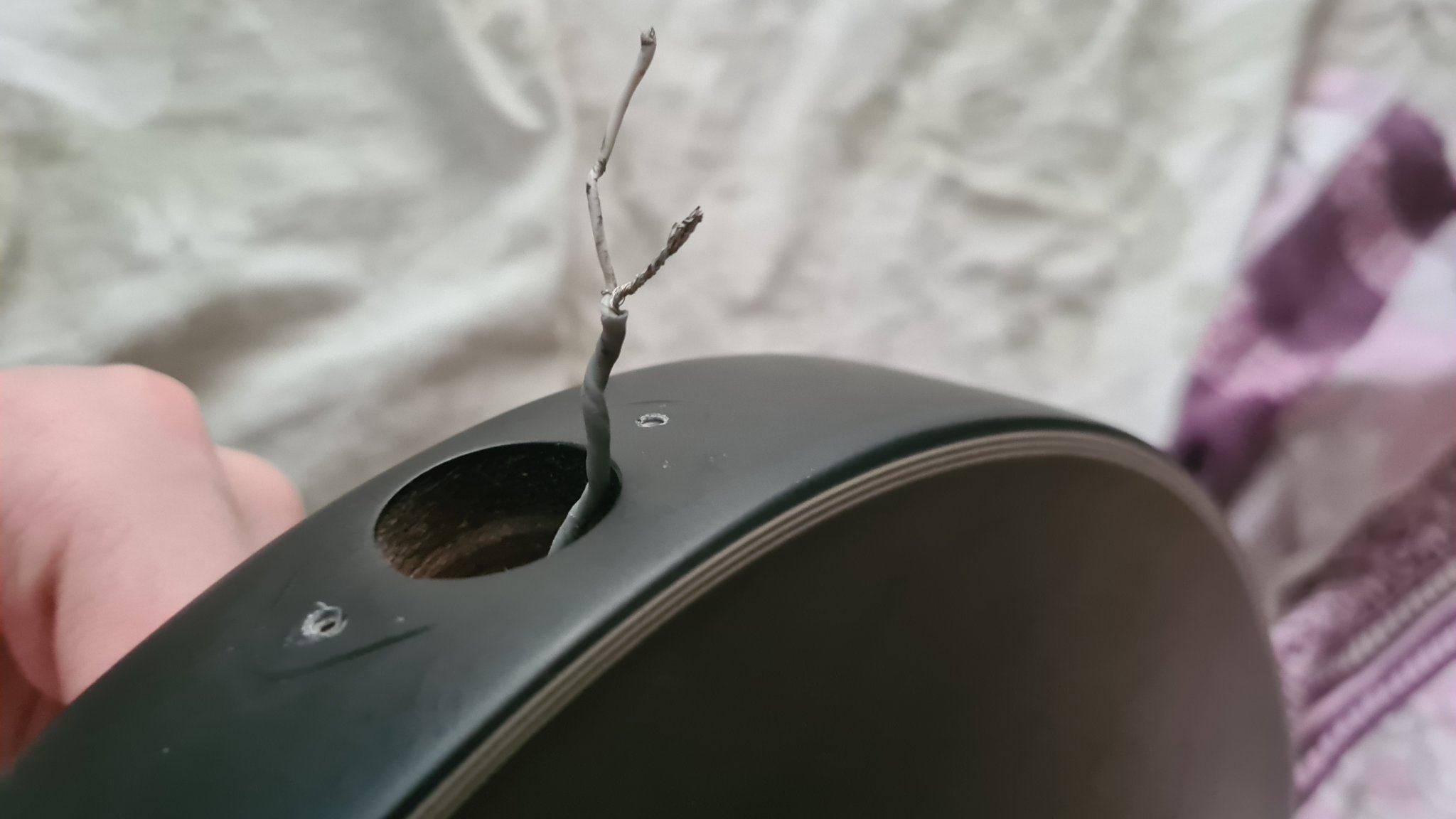

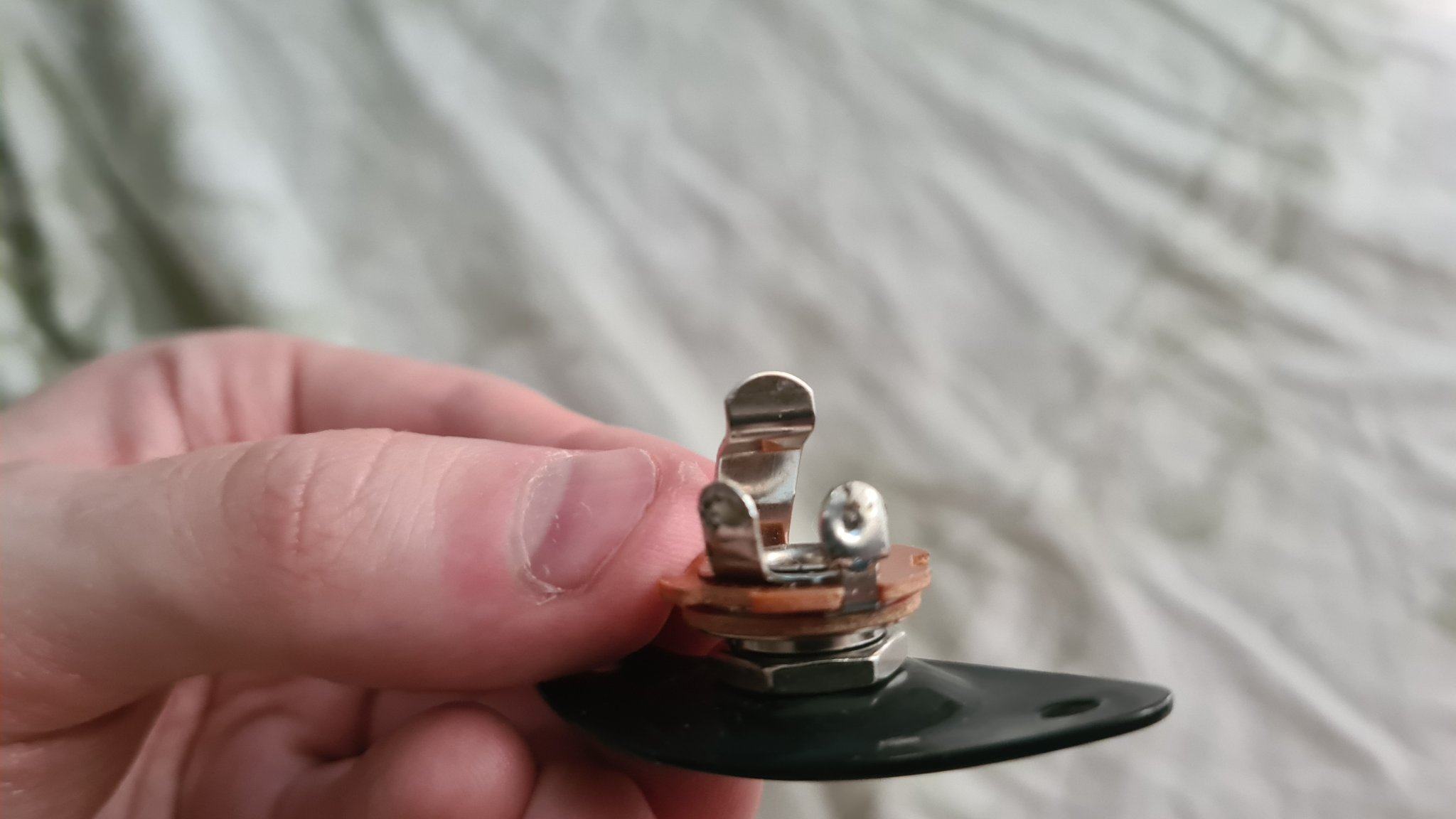

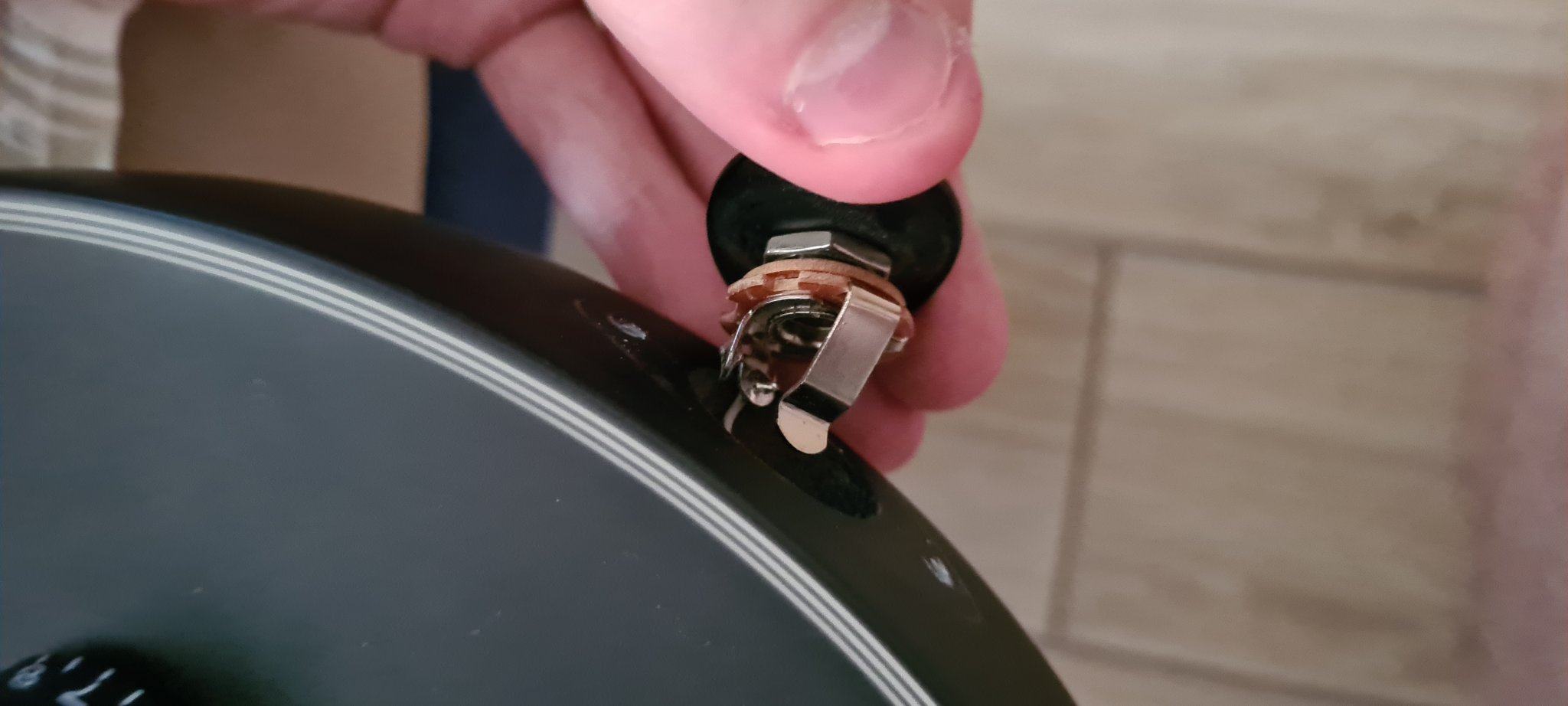

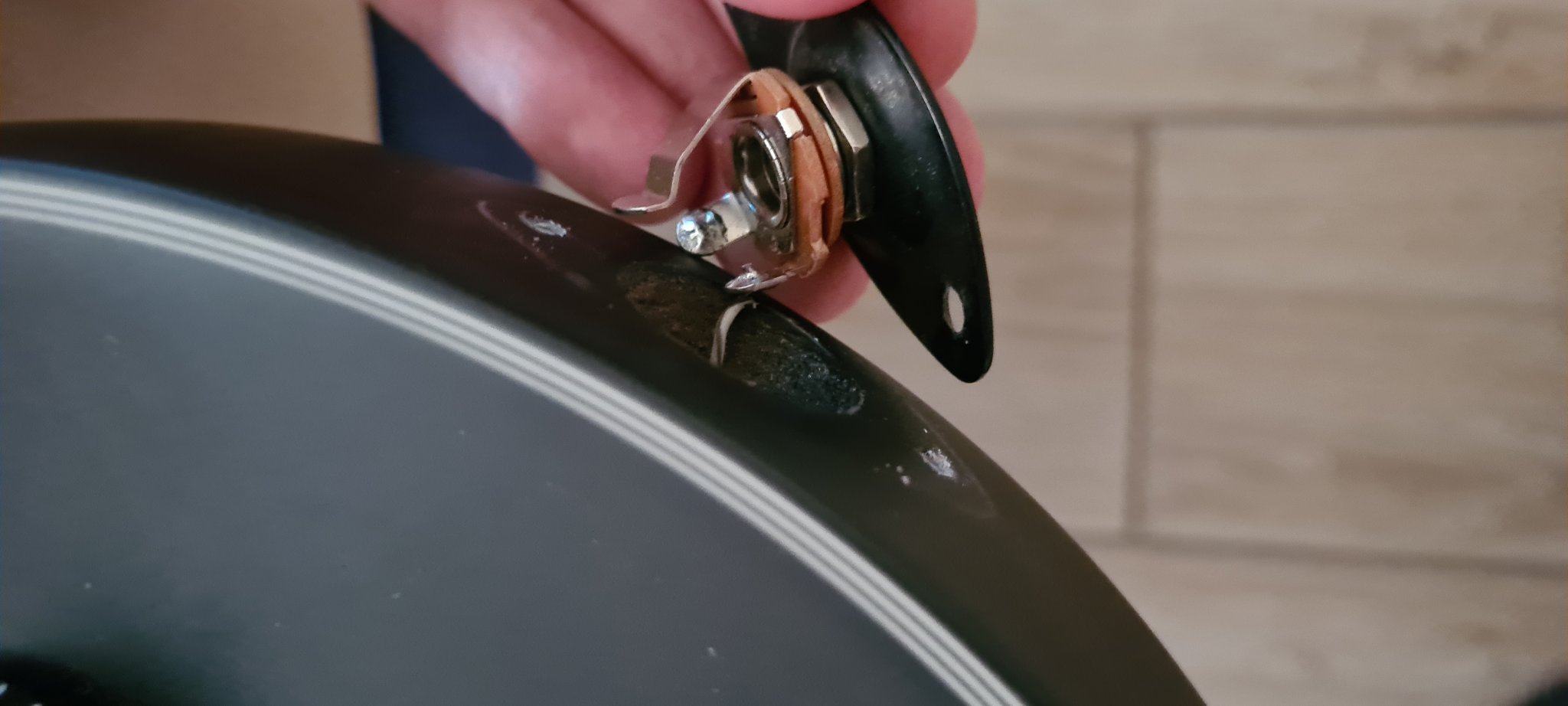

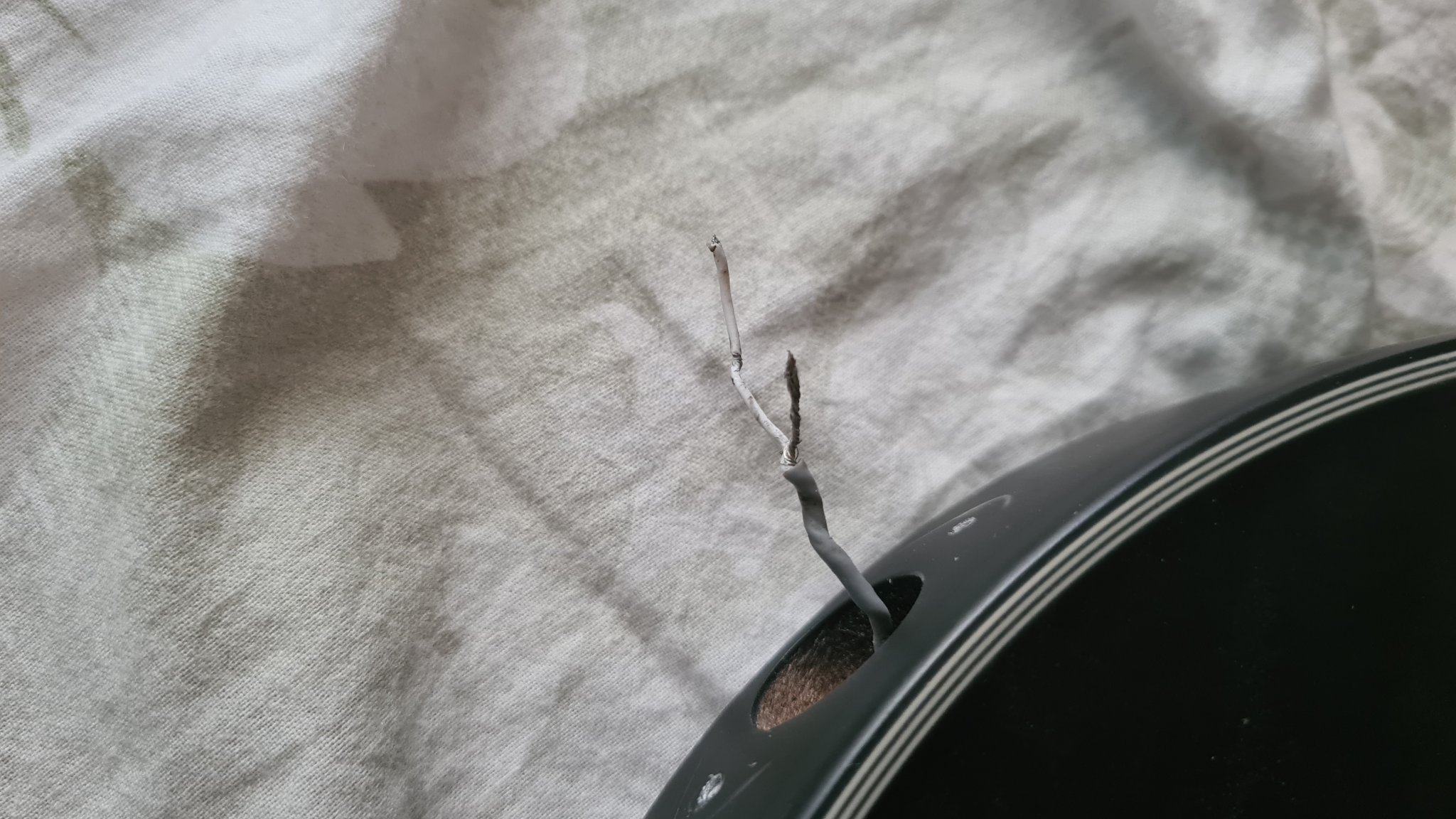

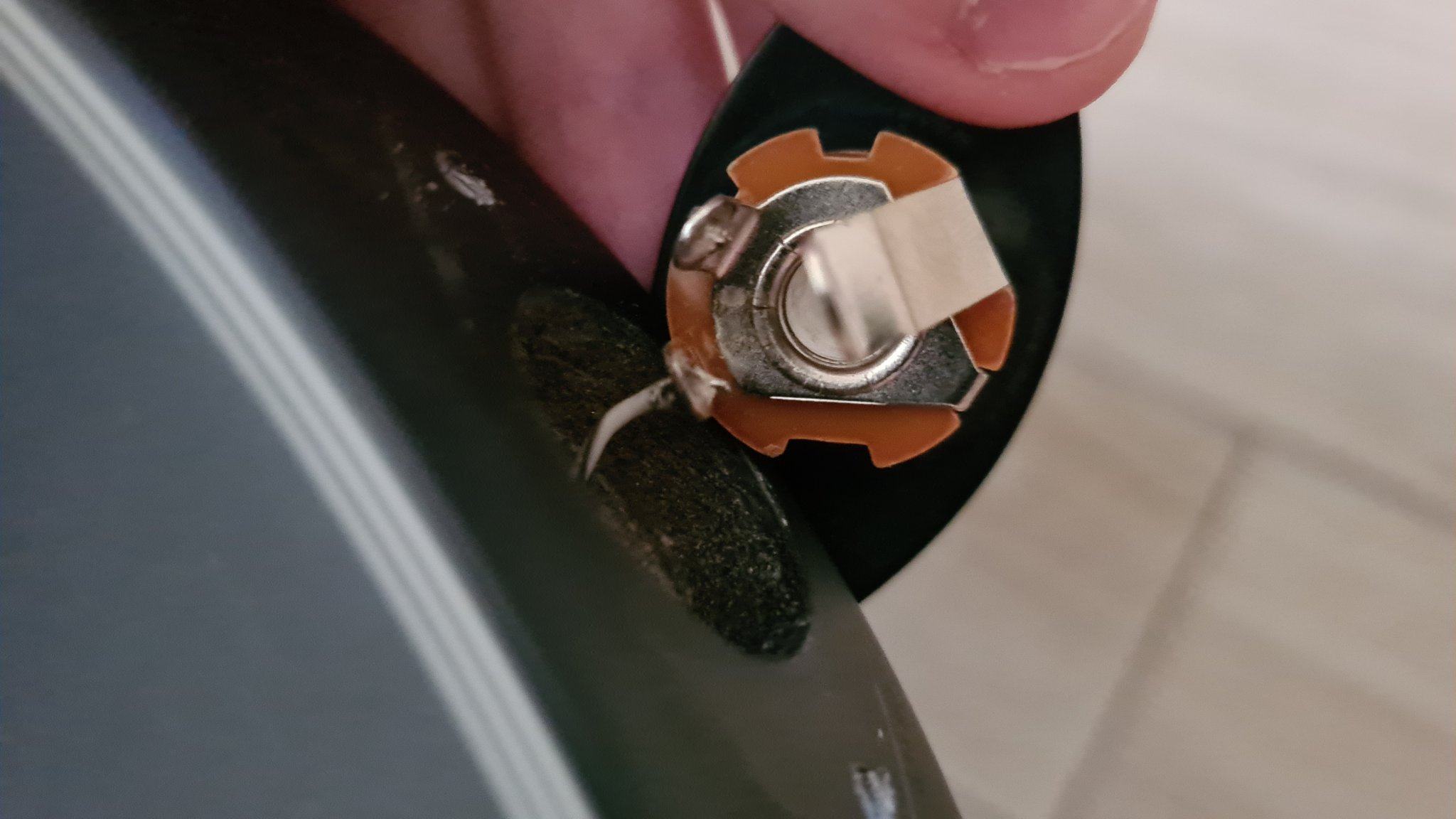

Вот так выглядит распутанный провод. Оплетку скрутил, гнездо ацетоном зачистил. Вопрос. Паять к внешней же стороне гнезда оба провода, или к внутренней? И какой провод к какому контакту не важно?

Оффлайн Dmitry.O

  • Опытный
  • ****
  • Сообщений: 937
Re: Гнездо гитары
« Ответ #11 : Августа 05, 2021, 15:12:44 »
припаяй как было, к внешней чтобы джеку не мешало

Оффлайн estold

  • Опытный
  • ****
  • Сообщений: 756
Re: Гнездо гитары
« Ответ #12 : Августа 05, 2021, 15:16:34 »
оплётку провода на землю - это контакт с кольцом
жилу на "язычок" контакта
на твоём последнем фото это земля на левый, сигнал на правый

Оффлайн Shade

  • Живу на форуме
  • *******
  • Сообщений: 37584
  • Гитарный мастер Сураев
Re: Гнездо гитары
« Ответ #13 : Августа 05, 2021, 17:00:02 »
Как обычно, сборщики на это китайгнездо шорм шайбу зубчатую не поставили и оно развинтилось. Потом потянуло провод и он отвалился.

Все зачистить , облудить провод и паять. Если не умеешь - отнести к тому кто дружен с паяльником

Зы: а это точно японский есп?)
« Последнее редактирование: Августа 05, 2021, 17:02:20 от Shade »

Оффлайн Dark_being Автор темы

  • Новичок
  • *
  • Сообщений: 10
  • GuitarPlayer.Ru fan!
Re: Гнездо гитары
« Ответ #14 : Августа 05, 2021, 18:49:09 »
Именно. За год гнездо проводом раздалбывалось, вот я и подкручивал его периодически... Конечно не Япония, Индонезия. Как припаяю, отпишусь
« Последнее редактирование: Августа 05, 2021, 18:55:23 от Dark_being »
