Автор Тема: Ibanez RG570 - замена звукоснимателей.  (Прочитано 2762 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Avalanche

  • Опытный
  • ****
  • Сообщений: 721
Re: Ibanez RG570 - замена звукоснимателей.
« Ответ #15 : Июля 20, 2015, 15:38:55 »
AD, автору отсечка не нужна вроде... Поэтому и написал

... и добавил:

А на классической Ибанезосхеме во 2 и 4 положениях да, вроде отсечки есть.

Оффлайн dmitroblues Автор темы

  • Частый посетитель
  • **
  • Сообщений: 230
  • Зарегистрированный
Re: Ibanez RG570 - замена звукоснимателей.
« Ответ #16 : Июля 20, 2015, 15:43:31 »
Цитата: AD от Июля 20, 2015, 15:37:05
Avalanche, не правильно ... у него 5-ти поз., а ты просто дал вариант включения катушек в Serial.
Красный и белый будут на разных ножках 5-ти поза, что обеспечит во 2 и 4 положении отсечку хамбов + будет включен Мидл.
Короч, Аффтар, скину тебе фотку и схему вечером  ... заодно цветовую распиновку датчиков.

Вооот... Именно так и хочу сделать. Жду фото и схему.
Да шоб я ещё раз за такое гадство взялся?! ☺ Что ж так сложно то всё? А форум почитаешь, так народ на раз меняет...

... и добавил:

Ребят, по поводу отсечки я, видимо, не так выразился... Всё нужно. Просто имел в виду, что не нужна отсечка, которую делают отдельным тумблером... Как-то так.
« Последнее редактирование: Июля 20, 2015, 15:46:08 от dmitroblues »

Оффлайн Avalanche

  • Опытный
  • ****
  • Сообщений: 721
Re: Ibanez RG570 - замена звукоснимателей.
« Ответ #17 : Июля 20, 2015, 15:52:13 »
dmitroblues, Все, разобрались)) Теперь понятно

... и добавил:

dmitroblues, Там на самом деле ничего сложного нету, главное разобраться)) :crazy:

Оффлайн dmitroblues Автор темы

  • Частый посетитель
  • **
  • Сообщений: 230
  • Зарегистрированный
Re: Ibanez RG570 - замена звукоснимателей.
« Ответ #18 : Июля 20, 2015, 15:53:41 »
Вот по этой пока сделал http://seymourduncan.ru/new/s/hum_sing_hum_vol_tone-w-spl.jpg

Оффлайн Avalanche

  • Опытный
  • ****
  • Сообщений: 721
Re: Ibanez RG570 - замена звукоснимателей.
« Ответ #19 : Июля 20, 2015, 15:54:46 »
Цитата: dmitroblues от Июля 20, 2015, 15:53:41
Вот по этой пока сделал http://seymourduncan.ru/new/s/hum_sing_hum_vol_tone-w-spl.jpg
Заработали все положения переключателя?

Оффлайн AD

  • Живу на форуме
  • *******
  • Сообщений: 8402
  • Всё нормально ...
Re: Ibanez RG570 - замена звукоснимателей.
« Ответ #20 : Июля 20, 2015, 15:56:58 »
Avalanche, да я сразу понял, что автор не так выразился по поводу отсечки ... поэтому и не стал уточнять.
У него на самом деле вариантов-то не особо ... HSH ведь = стандартная распайка 5-ти поза.

Оффлайн dmitroblues Автор темы

  • Частый посетитель
  • **
  • Сообщений: 230
  • Зарегистрированный
Re: Ibanez RG570 - замена звукоснимателей.
« Ответ #21 : Июля 20, 2015, 15:57:11 »
Нет. Как и писал -  нек+сингл не работает... Раз пишут, что на громкость уходит не с того контакта провод, то видимо поэтому и не работает.

... и добавил:

Но хотя бы так послушал -  звук просто кайф  ;) он стоит таких мучений   :)
« Последнее редактирование: Июля 20, 2015, 15:58:52 от dmitroblues »

Оффлайн Avalanche

  • Опытный
  • ****
  • Сообщений: 721
Re: Ibanez RG570 - замена звукоснимателей.
« Ответ #22 : Июля 20, 2015, 16:05:27 »
AD, Ну главное разобрались))

dmitroblues, ну погоди, камрад AD скинет правильную схему - вообще удивишься)) В промежуточных положениях весьма недурственно звучит 570-й))

... и добавил:

Я просто знаю, о чем говорю)) У меня у самого 570=й))

Оффлайн dmitroblues Автор темы

  • Частый посетитель
  • **
  • Сообщений: 230
  • Зарегистрированный
Re: Ibanez RG570 - замена звукоснимателей.
« Ответ #23 : Июля 20, 2015, 16:06:12 »
Что интересно, на этой схеме, что давал выше, переключатель надо мыслить развернутым на 180 градусов, чтобы нек и бридж оказались на своих местах.

Оффлайн Avalanche

  • Опытный
  • ****
  • Сообщений: 721
Re: Ibanez RG570 - замена звукоснимателей.
« Ответ #24 : Июля 20, 2015, 16:08:20 »
Цитата: dmitroblues от Июля 20, 2015, 16:06:12
Что интересно, на этой схеме, что давал выше, переключатель надо мыслить развернутым на 180 градусов, чтобы нек и бридж оказались на своих местах.
Все наступают на одинаковые грабли  ;D ;)

Оффлайн dmitroblues Автор темы

  • Частый посетитель
  • **
  • Сообщений: 230
  • Зарегистрированный
Re: Ibanez RG570 - замена звукоснимателей.
« Ответ #25 : Июля 20, 2015, 16:08:32 »
Да я на нём уж лет десять как играю  :) и да, чаще всего на этих промежуточных положениях.



... и добавил:

А ведь был грех... Собрался как то продать его.... А тут подумалось, гитара то 90-го года, удобная очень... Гриф просто сказка.... Нужна самому.   ;D
« Последнее редактирование: Июля 20, 2015, 16:11:08 от dmitroblues »

Оффлайн Avalanche

  • Опытный
  • ****
  • Сообщений: 721
Re: Ibanez RG570 - замена звукоснимателей.
« Ответ #26 : Июля 20, 2015, 16:14:07 »
dmitroblues, У меня вообще схема с пуш-пуллом. Отсечки на чистых хамбах, так там вообще красота.

Оффлайн AD

  • Живу на форуме
  • *******
  • Сообщений: 8402
  • Всё нормально ...
Re: Ibanez RG570 - замена звукоснимателей.
« Ответ #27 : Июля 20, 2015, 20:54:40 »

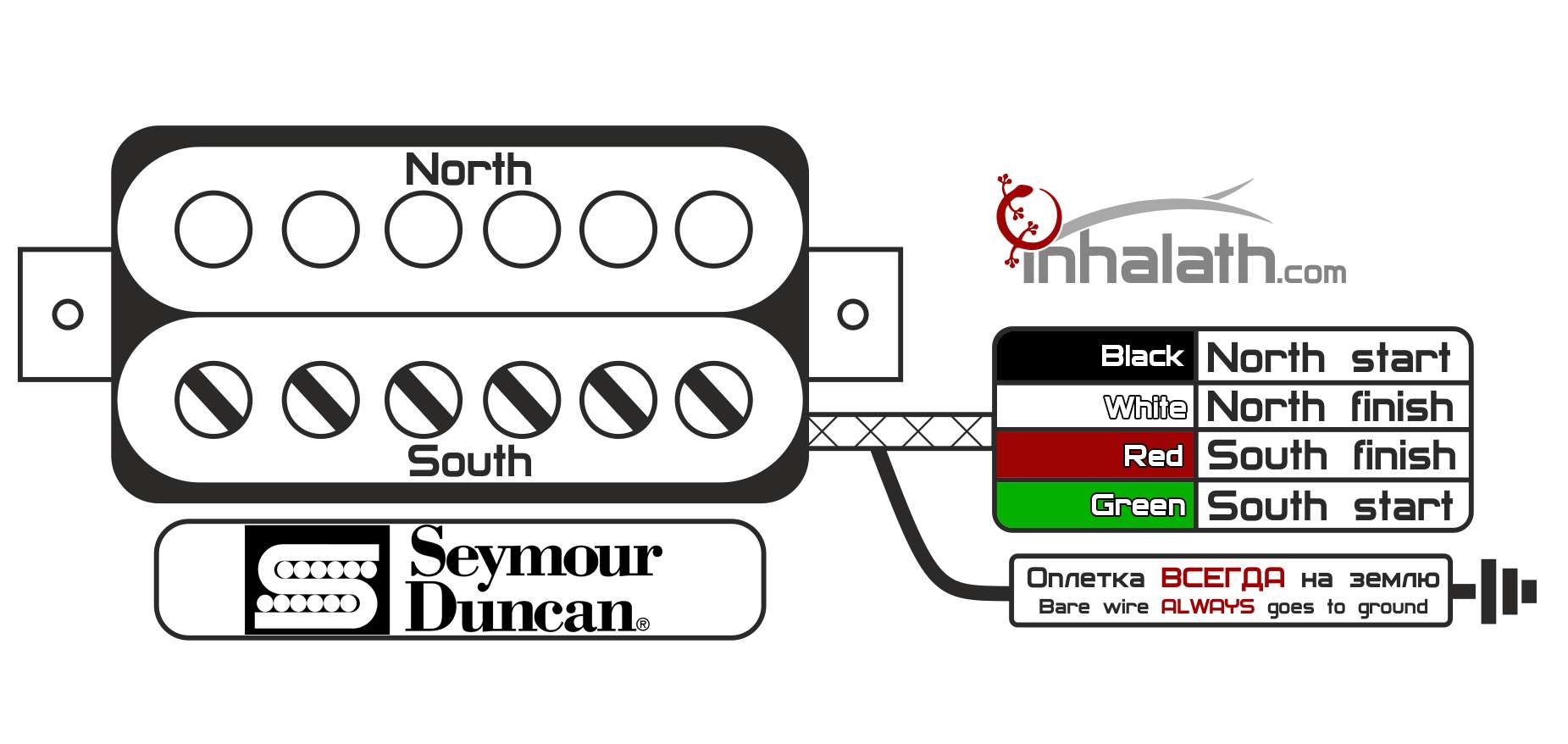

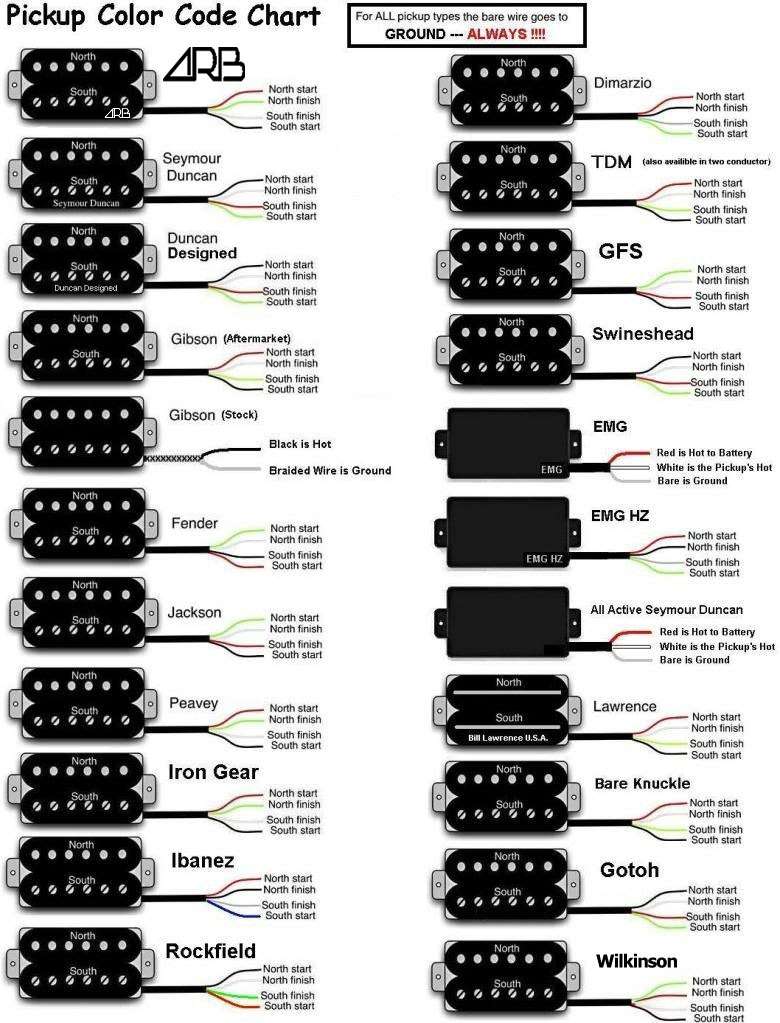

Цветовые схемы от разных производителей - http://inhalath.com/полезное/электроника/цветовые-схемы/
Плюс пара рисунков:
соответственно на схемах -
Черный SD = Красный "Фокин"
Белые совпадают
Красный SD = Зеленый "Фокин"
Зеленый SD = Черный "Фокин"


... и добавил:



... и добавил:

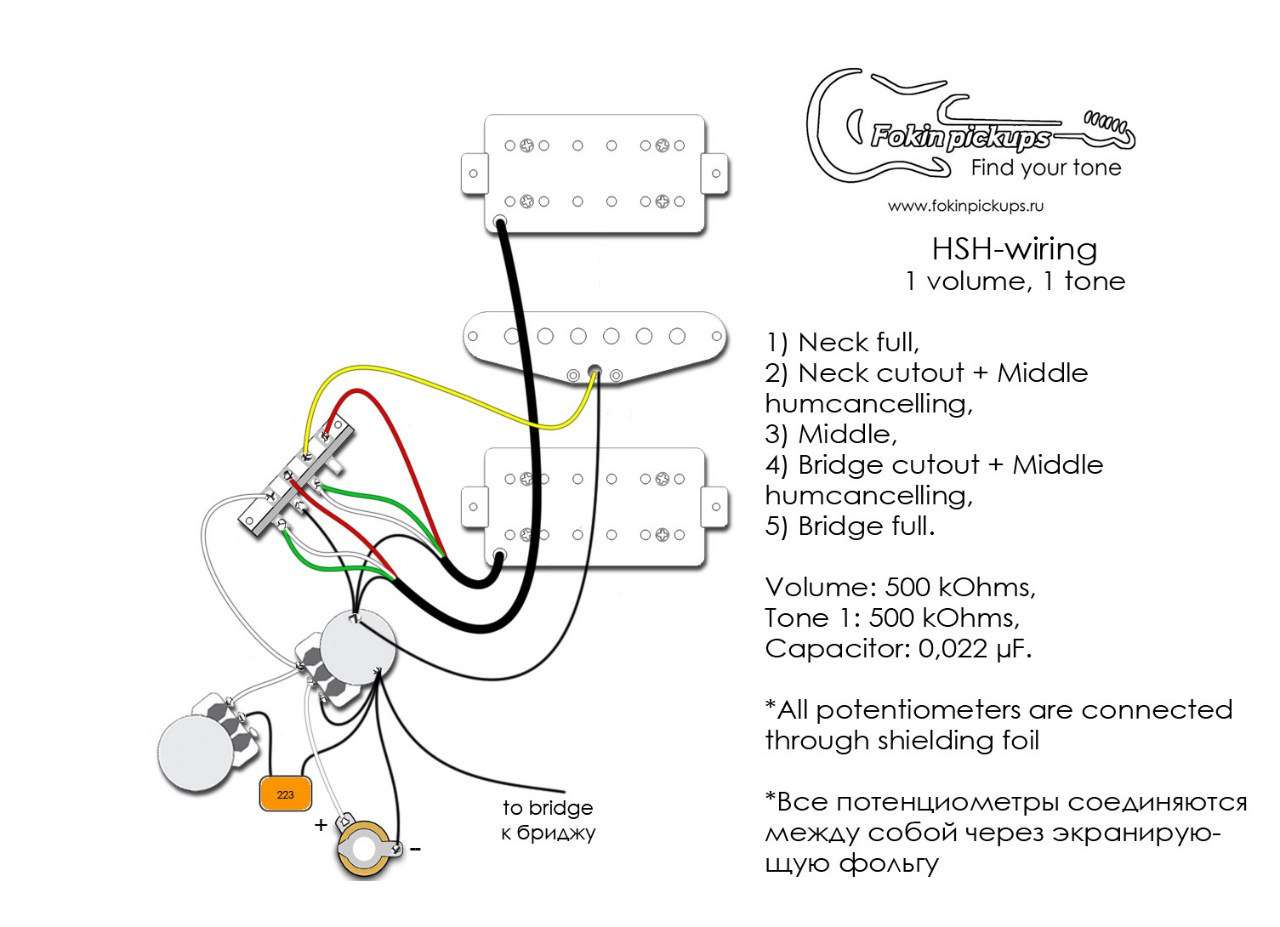

Наглядная схема от Фокина, поэтому привожу и соответствие цветовых схем.
Ребус сложить даже интересно будет :)

... и добавил:

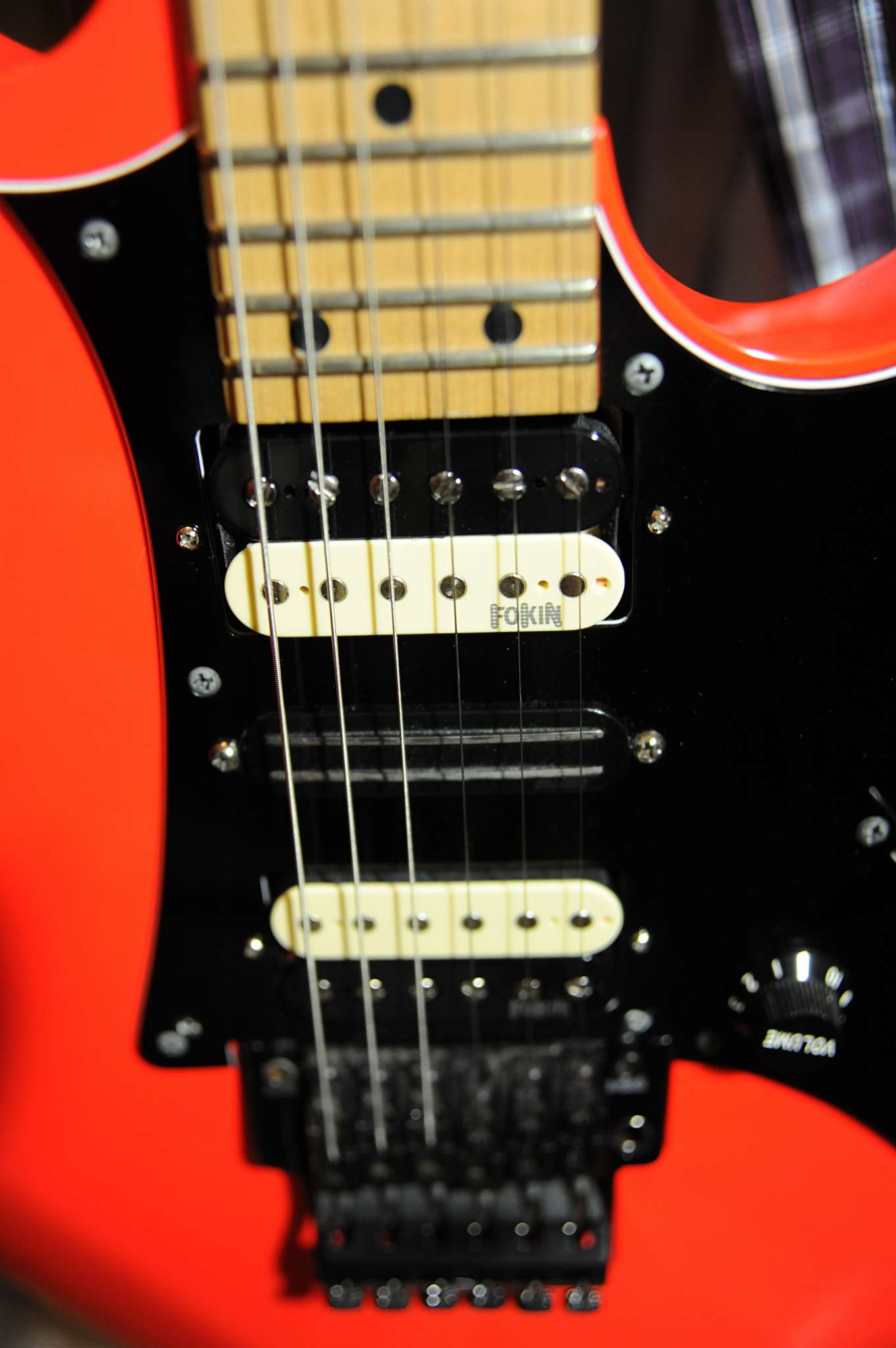

Фоток потрохов не будет ибо у меня на Ибанце Фокины стоят -
« Последнее редактирование: Июля 20, 2015, 21:18:59 от AD »

Оффлайн dmitroblues Автор темы

  • Частый посетитель
  • **
  • Сообщений: 230
  • Зарегистрированный
Re: Ibanez RG570 - замена звукоснимателей.
« Ответ #28 : Июля 21, 2015, 19:59:26 »
Коллеги, всем спасибо за участие и советы. Отдал гитару вместе со всеми схемами местному радиолюбителю. Он хоть и не понимает ничего в гитарах, но схемы читает и в своём деле специалист.
В общем сделал он мне состояние "как с завода", только с новыми хамбакерами. За одну тысячу рублей. Думаю, что это не дорого. На данный момент всё. Я доволен. Как считаете, есть смысл менять и сингл, который остался "родной". Если да, то на какой?

Оффлайн Avalanche

  • Опытный
  • ****
  • Сообщений: 721
Re: Ibanez RG570 - замена звукоснимателей.
« Ответ #29 : Июля 21, 2015, 21:45:54 »
Цитата: dmitroblues от Июля 21, 2015, 19:59:26
Коллеги, всем спасибо за участие и советы. Отдал гитару вместе со всеми схемами местному радиолюбителю. Он хоть и не понимает ничего в гитарах, но схемы читает и в своём деле специалист.
В общем сделал он мне состояние "как с завода", только с новыми хамбакерами. За одну тысячу рублей. Думаю, что это не дорого. На данный момент всё. Я доволен. Как считаете, есть смысл менять и сингл, который остался "родной". Если да, то на какой?
Это дорого ;D
