Если в вкратце осветить проблемы то в стерео режиме то один из динамиков играет заметно тише и с хрипом, в тоже время в моно режиме все работает без проблем.

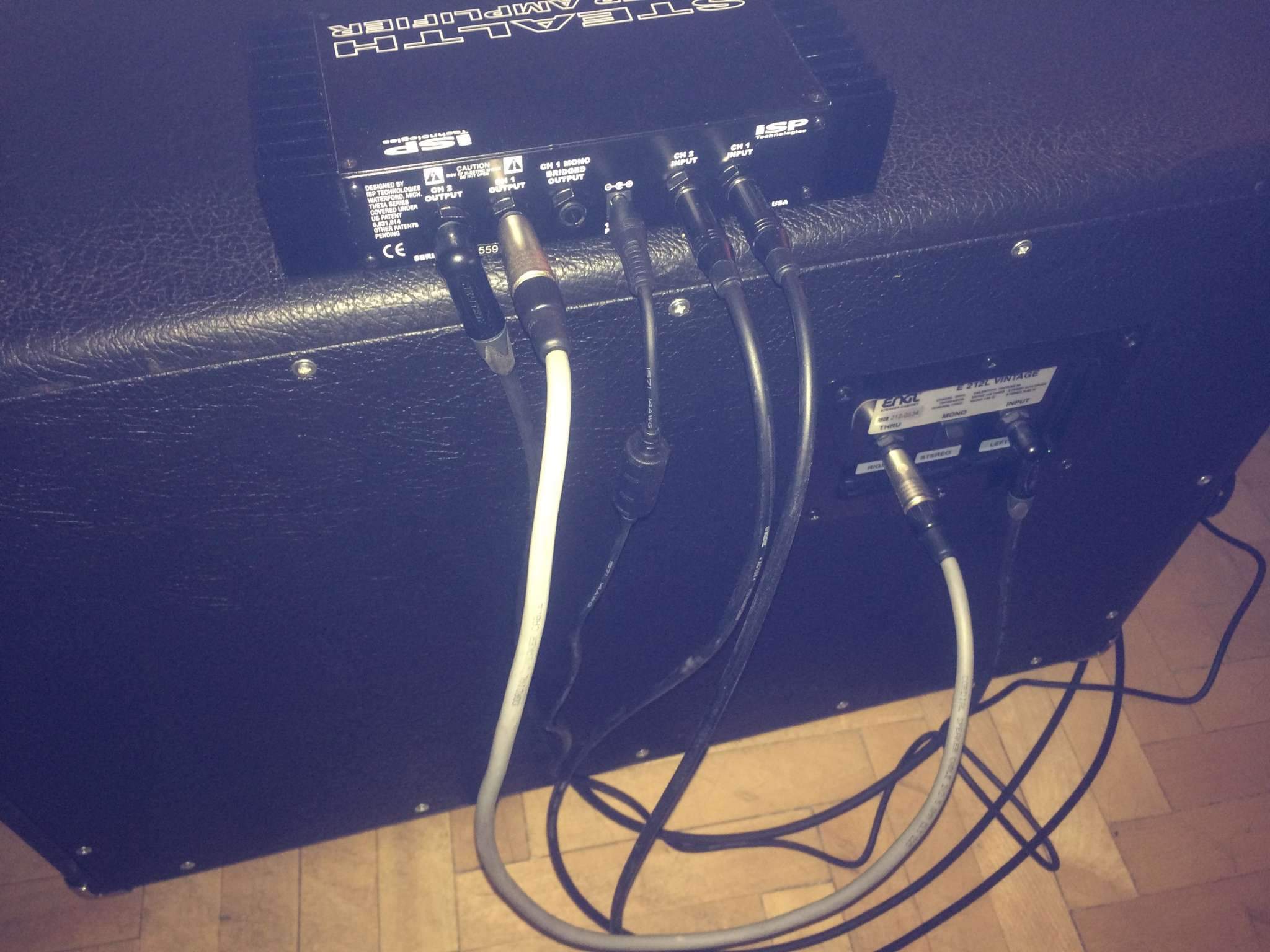

Имеется ISP Stealth Power Amp и кабинет ENGL E212VHB 2×12

У оконечника есть три выхода:

Mono Bridged Output Speaker Connection - для 8 или 16 ом моно выход
Channel 1 Output и Channel 2 Output - для 4, 8, 16 ом, для работы в стерео.

У кабинета  два входа 8/16 ом моно/стерео (сожалению не нашел на сайте ENGL инструкцию для кабинета 2x12 поэтому картинка для кабинета 4x12

в моно режиме input - это вход, thru - это выход для последовательного подключения еще одного кабинета, в стерео режиме соответственно left и right каналы.

пытаясь решить проблему перепробовал разные варианты и вот что наблюдения:

1. Chanel 1 input / Bridged output/input кабинета в моно режиме - работают оба динамика
2. Chanel 1 input / Bridged output/thru кабинета в моно режиме - работают оба динамика
3. Chanel 1 input / Bridged output/input кабинета в стерео режиме - работает левый динамик
4. Chanel 1 input / Bridged output/thru вход кабинета в стерео режиме - работает правый динамик

Chanel 2 input результаты те же самые как в случае 1 - 4


попробуем проверить стерео каналы вход/выход

Chanel 1 - input/output
5. Chanel 1 input / Chanel 1 output/input кабинета в моно режиме - работают оба динамика
6. Chanel 1 input / Chanel 1 output/thru кабинета в моно режиме - работают оба динамика
7. Chanel 1 input / Chanel 1 output/input кабинета в стерео режиме - работает левый динамик
8. Chanel 1 input / Chanel 1 output/thru вход кабинета в стерео режиме - работает правый динамик

Chanel 2 - input/output результаты аналогичны

по идее выходит что все входы/выходы/динамики кабинета работают нормально, но когда я включаю все в стерео начинается проблема том что один из динамиков хрипит, я так и не понял почему именно, думал что проблема в с одним из кабелей, но вроде бы нет, оба работают одинаково.


не знаю что делать даже.








А который динамик хрипит? Пробовал менять входы на кабинете (канал 1 в input каба, канал 2 в through каба а потом наоборот) и если да - то как это отражается на хрипе?

... и добавил:

я посмотрел по моему все дело в кабеле, у меня два разных кабеля, один из них Klotz второй Cordial. Оба Speaker Cable, но тупняки начинаются в правом или левом если я подключаю к ним этот Coridal. при том оба кабеля работают хорошо в моно режиме. может быть такое?

Вообще конечно очень странно, если кабель работает в моно режиме, а в стерео проблемы.
А если использовать на мощнике моно выход, а на кабе один из динов в стерео-режиме (именно Cordial'овским кабелем)? Раз уж подозрения на кабель - то можно его погонять в разных конфигурациях, может что понятнее станет. Можно так же поюзать стерео выходы мощника - но не оба сразу, а по отдельности.

Посмотри ещё свич на кабинете, может там чего не так?

проблема решена,

написал в поддержку, ответили мгновенно, суть оказалась в том что у кабинета в стерео режиме динамика соединены общей землей, в тоже время у оконечника каналы земли в противофазе, отсоединил провод внутри все заработало.


вот что мне написали:

Can you tell me what cabinet you are using?  The problem may be using a STEREO cabinet. The STEATLH is designed so channel 1 drives the output in phase with the ground side of the connector wired to the ground, or negative pin, of the jack but channel 2 is wired out of phase with the positive connection of the output jack connected to ground and the negative side of the jack is the amplifier output signal inverted or 180 degrees out of phase.  This allows bridge mode since the ground side of the jack gets the output of channel 2 as an inverted signal and the positive side of the jack gets the output of channel 1.  If the stereo cabinet keeps a common connection between both ground connections this will short the output of channel 2 in stereo mode.  As you explain the STEALTH works fine in Bridge mode with a mono cabinet and also works fine when you use just channel 2 in stereo mode I suspect the problem is that the two negative connections inside the cabinet are shorted together when the cabinet is in STEREO mode.  This will damage the STEALTH since channel 2 will be shorted to ground with both channels driven in STEREO.

I would take a measurement with an ohm meter with the cabinet in STEREO mode and confirm if you have a connection between the ground of both inputs on the cabinet.  Any amplifier that is driving in bridge mode will work the same way but it would explain the problem you are having.

Buck Waller
ISP Technologies
