Автор Тема: Как отпаять тембр  (Прочитано 711 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн RVsokol Автор темы

  • Новичок
  • *
  • Сообщений: 79
Как отпаять тембр
« : Мая 11, 2015, 16:36:31 »
К тембру от переключателя идет белый провод. Одной частью припаян к тембру, другой к черному проводу. От тембра к разъему два черных. Кроме них к разъему только 1 черный от батарейки еще идет :7:.

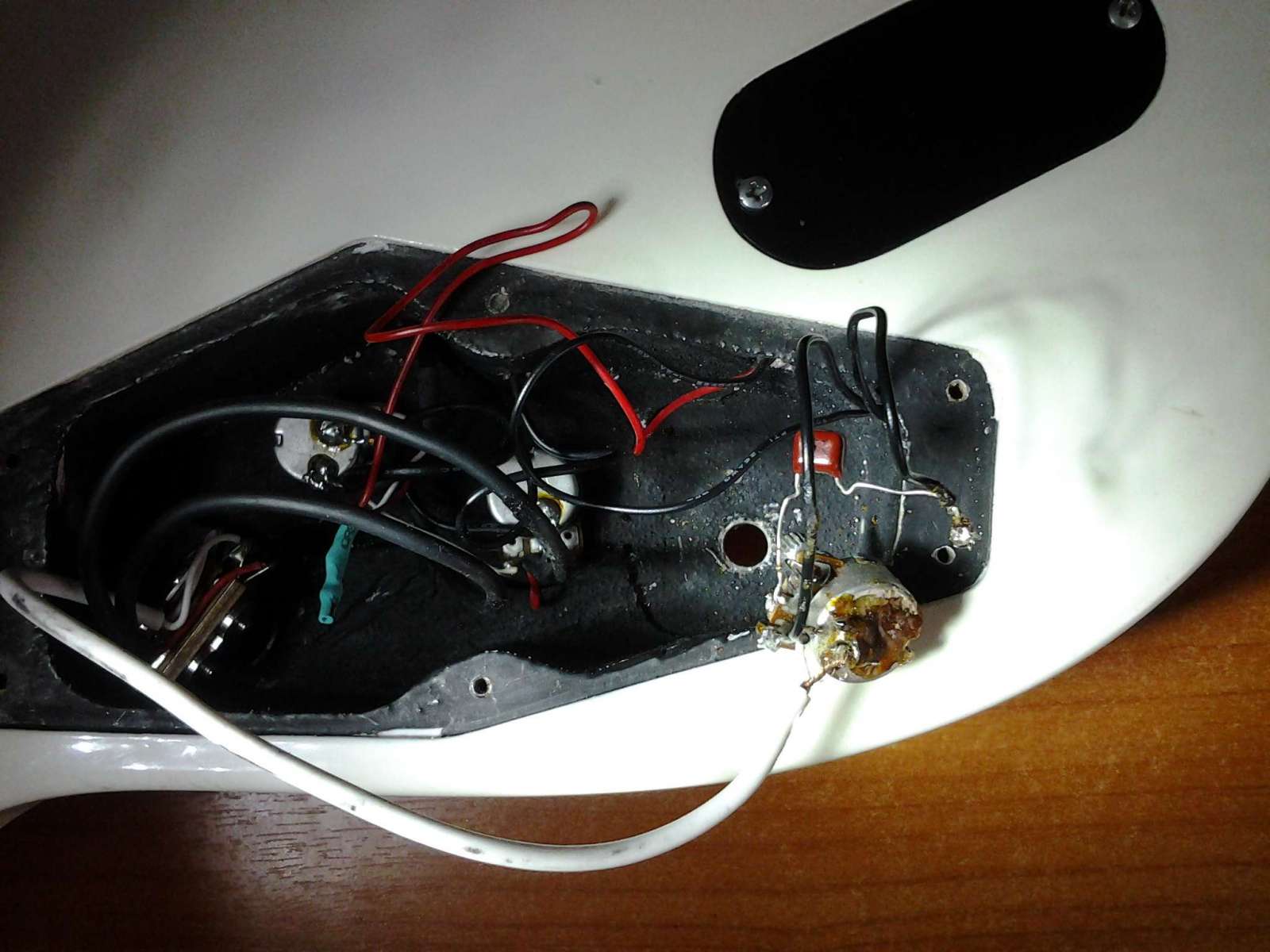

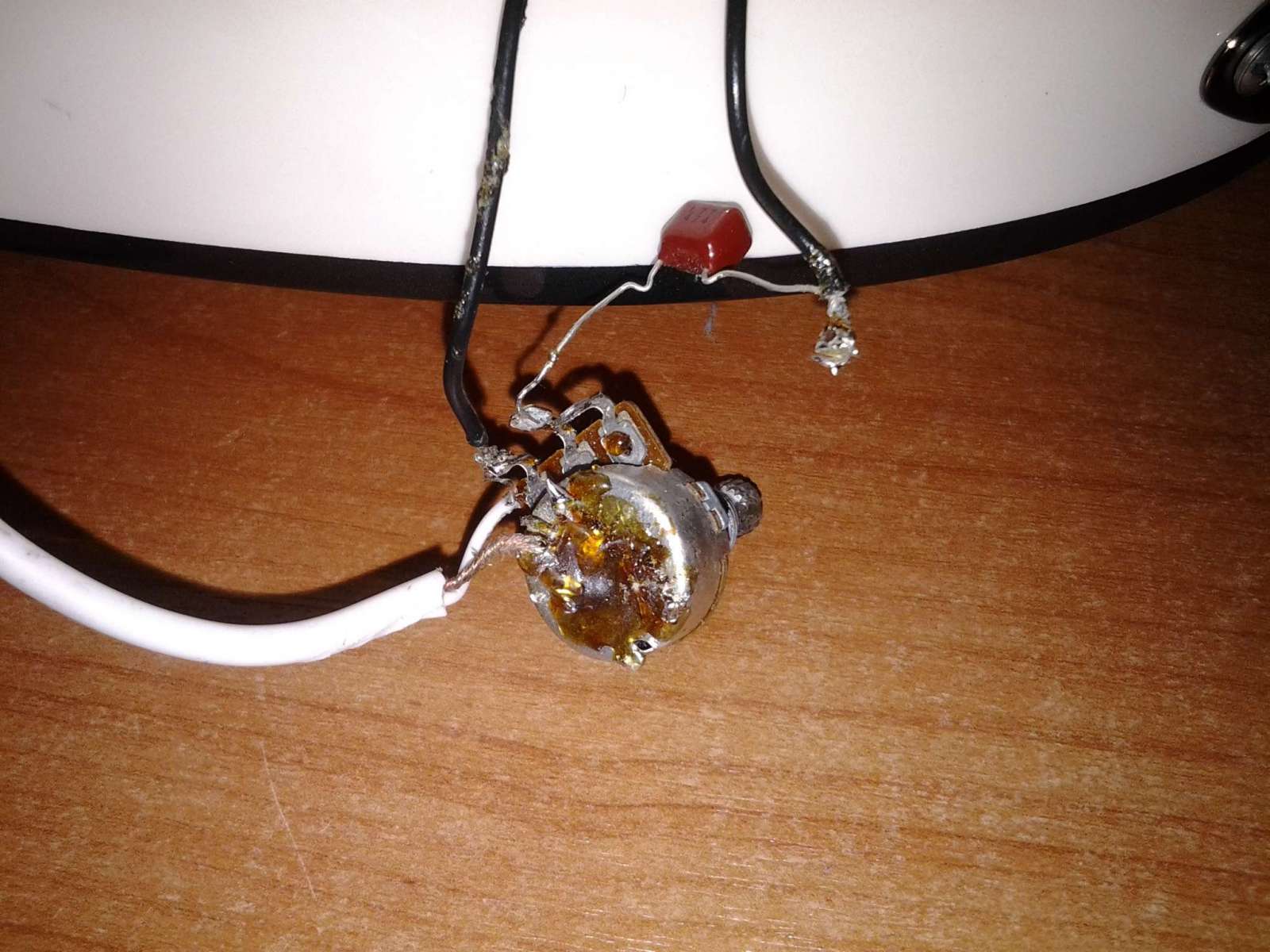

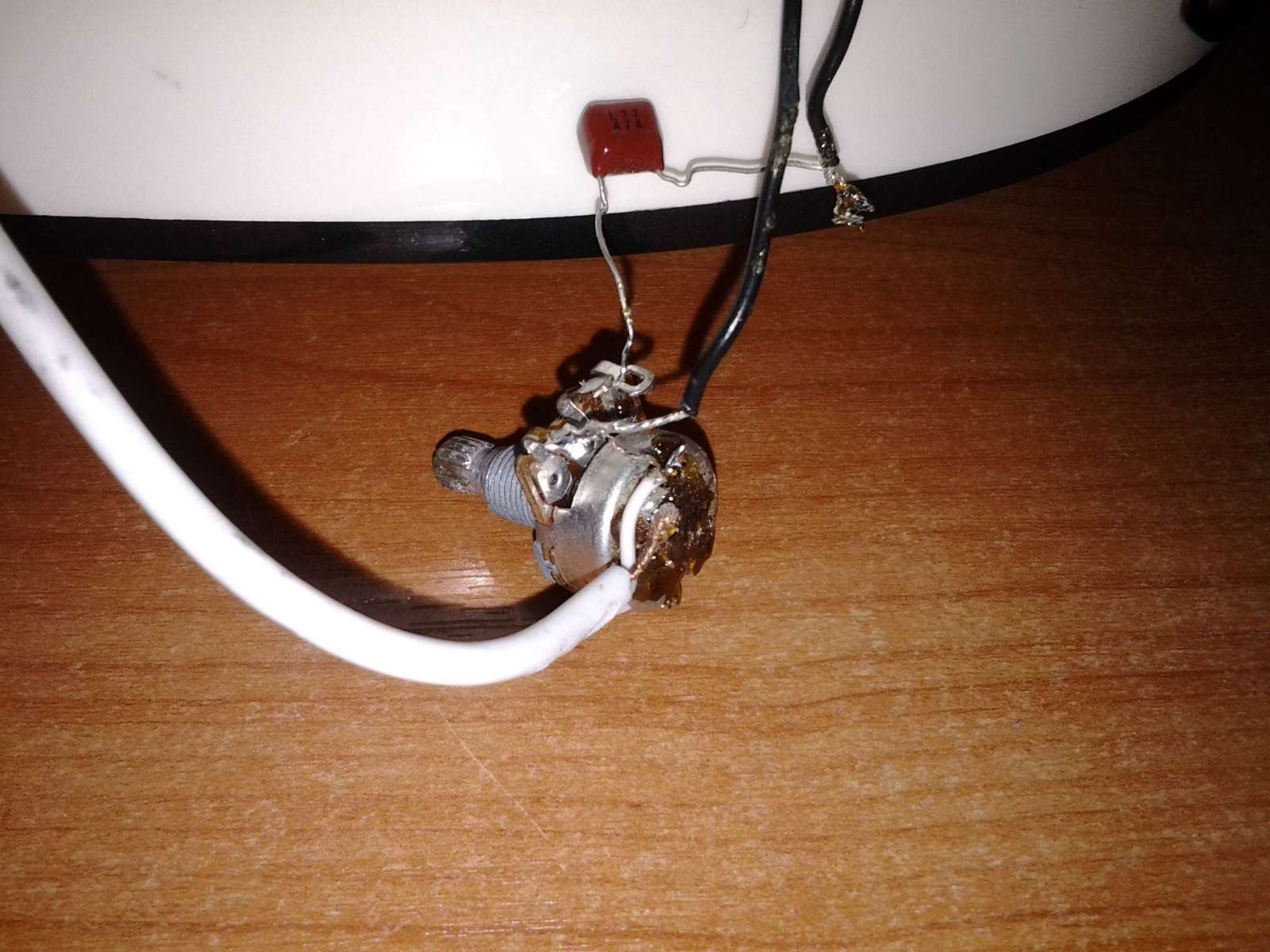

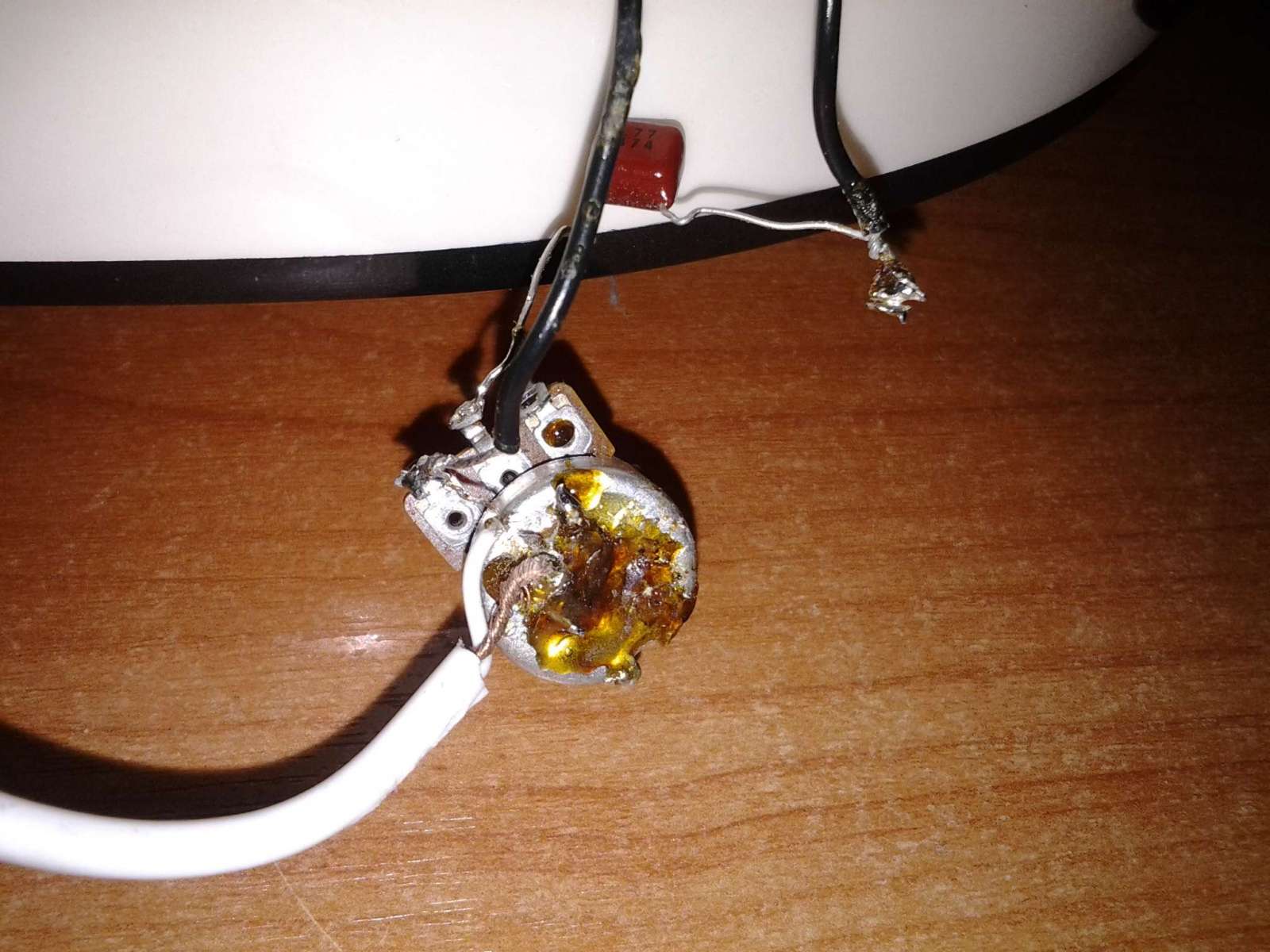

Пара фоток, чтобы чуть понятнее было.
Что откуда отодрать и что к чему припаять, чтобы убрать тембр из цепи нафиг?

Оффлайн Spiritschaser

  • Завсегдатай
  • ***
  • Сообщений: 415
Re: Как отпаять тембр
« Ответ #1 : Мая 11, 2015, 20:22:18 »
Прежде всего, отнеси гитару тому, кто умеет паять.
Я так понимаю, пот уже перегрет и убит, и ещё плохие контакты проводов с деталями.

Оффлайн dualz0r

  • Эксперт
  • *****
  • Сообщений: 1324
Re: Как отпаять тембр
« Ответ #2 : Мая 11, 2015, 20:54:35 »
Какая схема то волбще? 2 громкости, 1 тембр? Активные звучки?

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 9942
  • Atypique
Re: Как отпаять тембр
« Ответ #3 : Мая 11, 2015, 22:40:00 »
Отсоедини любой вывод конденсатора, и тембр повиснет в воздухе.

Оффлайн RVsokol Автор темы

  • Новичок
  • *
  • Сообщений: 79
Re: Как отпаять тембр
« Ответ #4 : Мая 12, 2015, 12:27:28 »
Spiritschaser, припаять то и я могу, знать бы что. Тембр мне вообще не нужен. Громкость исправно работает, поэтому трогать не буду.
dualz0r, Все верно.
Припаял тот черный, который на конденсаторе, к белому, который сверху налеплен был. Остальные два тоже между собой спаял и заизолировал. Вроде не взорвалось ничего.

Оффлайн Shade

  • Живу на форуме
  • *******
  • Сообщений: 37400
  • Гитарный мастер Сураев
Re: Как отпаять тембр
« Ответ #5 : Мая 12, 2015, 12:27:59 »
Уберпайка  :7:

Оффлайн Mjollnir

  • Ветеран форума
  • ******
  • Сообщений: 3536
  • Молот Тора
Re: Как отпаять тембр
« Ответ #6 : Мая 12, 2015, 12:32:09 »
Цитата: Shade от Мая 12, 2015, 12:27:59
Уберпайка  :7:
Да ты просто завидуешь :crazy:

Оффлайн dualz0r

  • Эксперт
  • *****
  • Сообщений: 1324
Re: Как отпаять тембр
« Ответ #7 : Мая 12, 2015, 12:40:23 »
есть такой полезный сайт http://www.seymourduncan.com/support/wiring-diagrams/
выбирешь из списка и смотришь, какая у тебя схема, в данном случае эта:
http://cdn.seymourduncan.com/pdfs/support/schematics/2_blackouts_2v_1t.pdf
потом открываещь желаемую схему:
http://cdn.seymourduncan.com/pdfs/support/schematics/2_blackouts_2v.pdf
все дела)

Оффлайн RVsokol Автор темы

  • Новичок
  • *
  • Сообщений: 79
Re: Как отпаять тембр
« Ответ #8 : Мая 12, 2015, 13:31:30 »
dualz0r, благодарю

Оффлайн Papa Bear

  • Эксперт
  • *****
  • Сообщений: 2140
Re: Как отпаять тембр
« Ответ #9 : Мая 12, 2015, 15:23:37 »
Цитата: Shade от Мая 12, 2015, 12:27:59
Уберпайка  :7:

В Шамрае так же паяли  :D

Оффлайн Shade

  • Живу на форуме
  • *******
  • Сообщений: 37400
  • Гитарный мастер Сураев
Re: Как отпаять тембр
« Ответ #10 : Мая 12, 2015, 21:16:01 »
Ну это можно мне не рассказывать. Я от души после них гитар людям переделал. Могу даже спасибо сказать за то что работы прибавили  :7:
