Всем привет!
Некая проблема с картинками, вроде загружаю вложения, но в предпросмотре не вижу. Поэтому извините если их не будет - когда ситуация с картинками починится, я их все же добавлю. А пока воображайте их, что ли...
Да, вначале всем спасибо за ответы в теме, это помогает. Как минимум, "чувством локтя"
Вечером я попробовал проверить подозрительные элементы. Вот результаты проверки, ну и опять же отчет - может полезно какому-нибудь чайнику вроде меня будет.

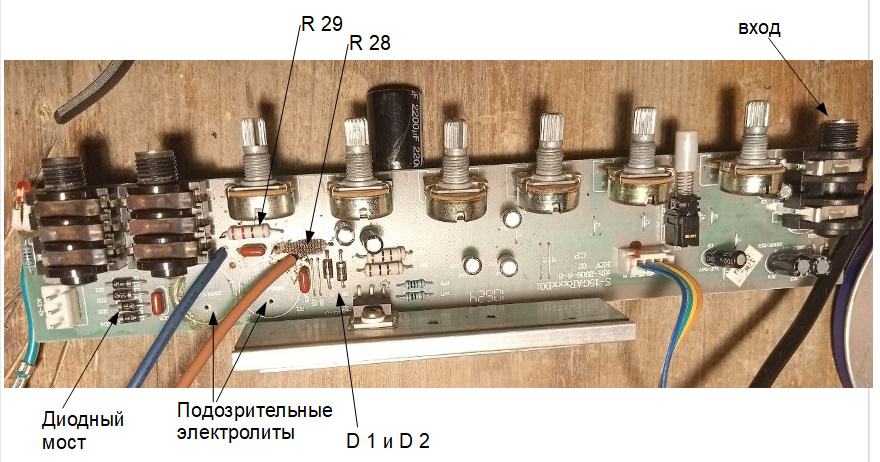

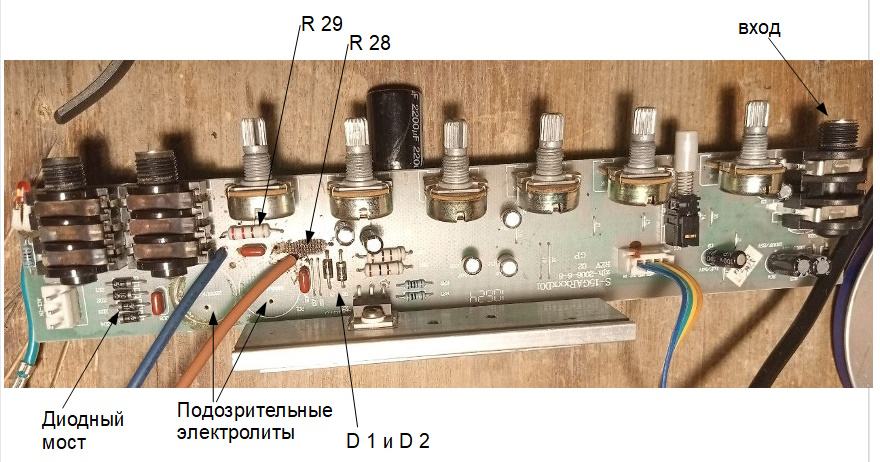

Итак, вот она плата:
<front>
На фото подписан вход чтобы ориентироваться. R28 - тут располагался сгоревший резистор. R29 - "парный" ему (потом мы до этого дойдем). D1 и D2 - стабилитроны... ну видимо стабилитроны, чему бы еще там быть? Диодный мост - таковым и является, 4 диода. Ну и подозрительные электролиты, точнее место где они были.
Стабилитроны я проверил без выпаивания, мультиметром в режиме проверки диодов. У обоих, как и положено, в одну сторону показывает 500, в другую ничего не показывает. Стабилитроны исправны.
Ближний к сгоревшему резистору вывод обоих стабилитронов связан с одним из выводов этого резистора - они запаяны на общую контактную площадку на плате. Кроме того, дорожка от этой площадки ведет к одному из выводов R29. Поскольку по словам Валентина Гаврилова питание там двуполярное (блин, а и сам бы мог догадаться, я же смотрел даташит операционника, о котором ниже), можно вполне обоснованно предполагать, что балластные резисторы в плечах цепи питания одинаковы. Тогда номинал проблемного резистора будет таким же, как у R29, т.е. 220 Ом, судя по маркировке. Тут наступает очередь сработать фразе Geezer'а о том, что маркировке верить нельзя. Вот не подумал бы, но почему и не проверить? Два разных мультиметра показали 219 и 236 Ом, а по маркировке там должно быть 220 Ом. Проверял без выпаивания ног; это не очень правильно, но для предварительной оценки годится. Так, если мультиметр показывает 220, то резистор точно не меньше 220: может быть больше, если параллельно ему что-то еще включено, но уж точно не меньше.

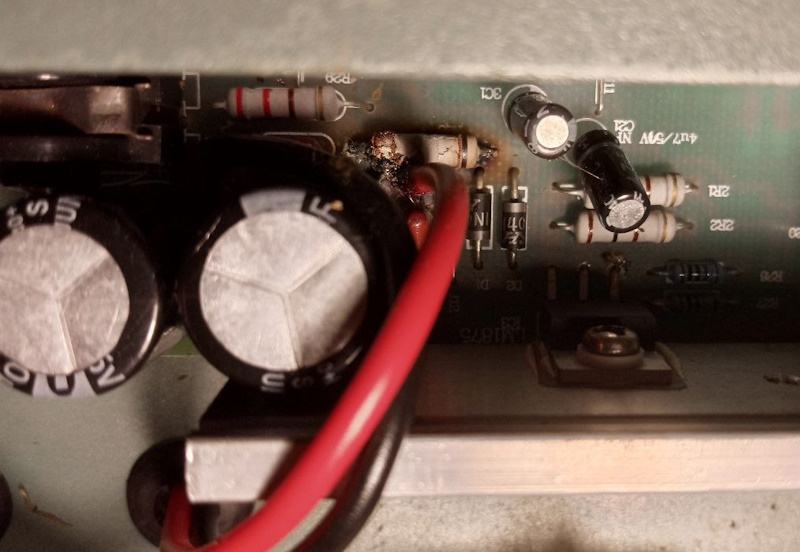

Единственное что смущает - вот фото погорельца, на нем сохранилось единственное цветовое кольцо, и оно черное. А у негорелого R29 - два красных, коричневое и золотое. Могла краска маркировки обуглиться?
<resistor_1>
На всякий случай я проверил диоды в мосте - все с ними хорошо, каждый прозванивается в одну сторону, как и положено.
А вот с электролитическими конденсаторами не все хорошо. Я их подозревал с самого начала, писал вчера об этом. Во-первых, как раз в них была проблема у упомянутого мной португальца. Во-вторых, я видел тему на cxem.net с комбиком этого производителя, но другой модели. Резистор там не выгорел, но грелся. Там комментаторы тоже грешили на стабилитроны, а дело оказалось в электролитах.
Я попробовал измерить выпаянные конденсаторы мультиметром в режиме C. Он показывал какую-то чушь (потом я посмотрел - он такие номиналы просто не умеет, у него предел 100 мкФ, а конденсаторы - 2200 мкФ). Но все же показывал. А когда я пробовал измерить им же заведомо рабочие свежекупленные электролиты того же номинала, он не показал ничего. Отсюда логичный вывод - старые конденсаторы отличаются от новых, и вероятно их номинал куда-то "ушел" от нормы. Под замену.
Ага. Но когда я снял плату чтобы выпаять проблемные элементы, нашлось еще одно кр-р-райне подозрительное место.
Это операционный усилитель.

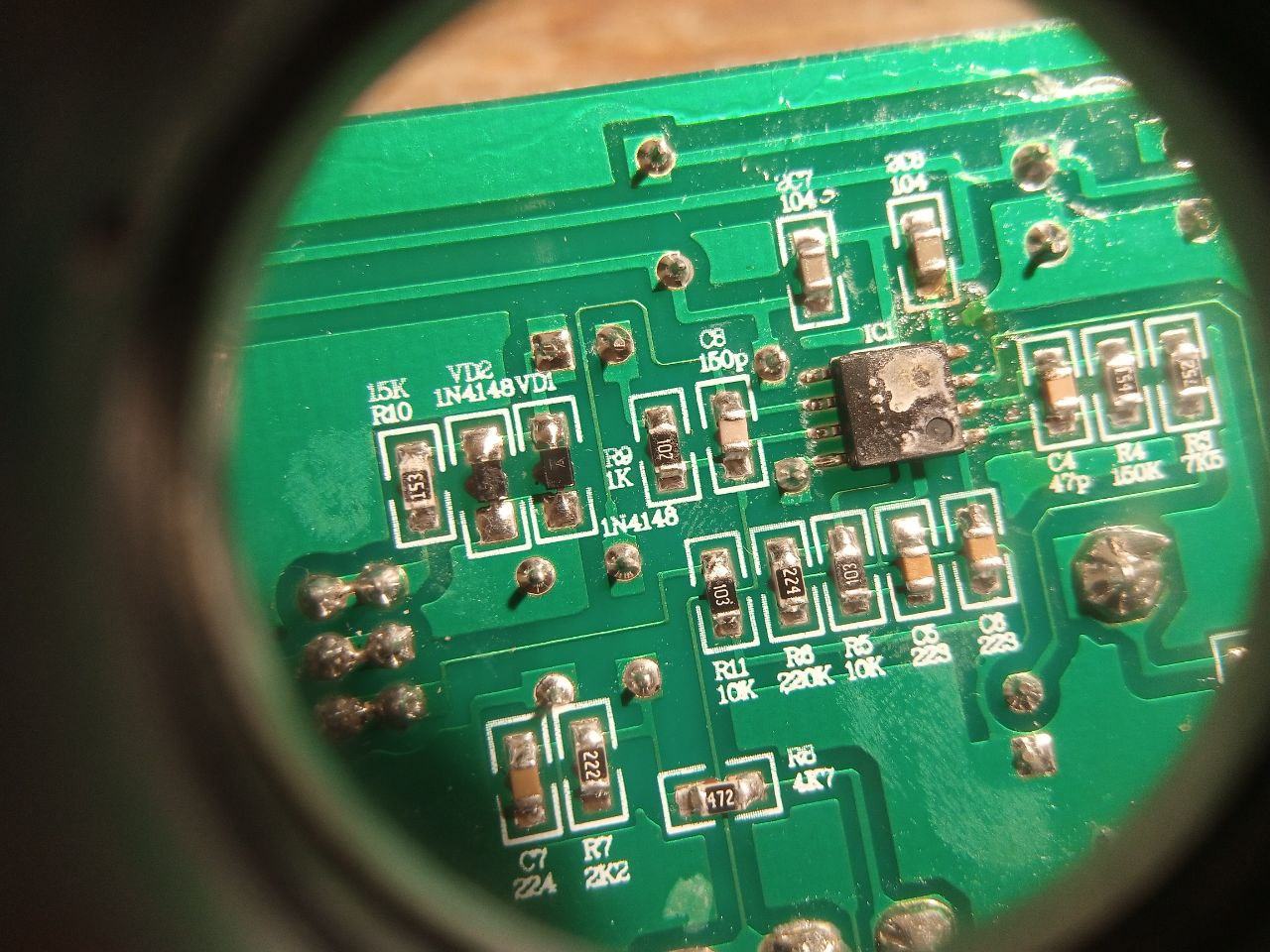

<ОУ>
Можно видеть, что он немного того...

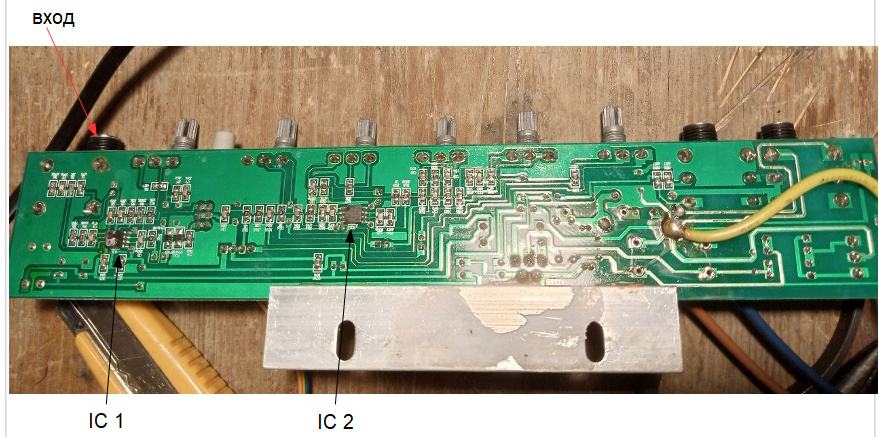

Вот его размещение на плате
<back>
На фото он помечен IC 1. Он расположен рядом с гитарным входом и связан с ним через пару SMD элементов R и C. Казалось бы - под замену, но гитарный вход работает...
Да, я с самого начала не описал симптомы в теме. Потому что собственно искал номинал сгоревшего элемента, а не руководство как чинить... до методики починки сам додумался как-то, может и неправильно, но все же. Так вот, симптомы: комбик включается и издает шумы-хрипы такие, как возникают при вращении жутко убитой ручки громкости. Если по нему стукнуть, несильно но в нужное место, хрипы пропадают до поры до времени. Гитарный вход работает, искажений нет. Овердрайв включается, искажения, как и положено, есть.
Так вот, возвращаясь к операционнику. Маркировки на нем не видно. На втором, IC 2, написано: 4580 H218 <C? G? I? J? какая-то буква крч> JRC.
Полагаю, что поджаренный ОУ был таким же. А другого и не остается - схемы-то нет...
Этот ОУ именно этого производителя что-то не найти, думаю (если вообще стоит менять) поставить "NJM4580M-TE1, Двухканальный операционный усилитель [DMP-8]", вроде ж подойдет?
Итак, резюме этого поста. Сопротивление под замену, скорее всего 220 Ом, но может кто-нибудь что-то уточнит.
Конденсаторы под замену.
Стоит ли менять ОУ, и подойдет ли NJM4580M-TE1?
