Автор Тема: комбик Stagg 15 GA DR - нужен номинал одного резистора или схема  (Прочитано 552 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн SirPunk Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 396
  • GuitarPlayer.Ru fan!
Ну видимо... Нашел пару тем - здесь и на cxem.net - про комбики 20 GA и 10 GA, в первом случае упоминается ОУ 4558, а во втором 4580. Там и там говорится про два операционника - сталбыть, они действительно одинаковы в тех моделях, почему бы им не быть одинаковыми и в моем случае?. Я посмотрел даташиты - распиновка у них одинаковая, параметр очень похожи.
Что ж, попробую перепаять ОУ.

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 12599
  • Atypique
Если питание ОУ двухполярное, то оно должно быть строго симметричным.
Померьте относительно массы напряжения на выводах 4 и 8 ОУ - сколько получается?

Оффлайн SirPunk Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 396
  • GuitarPlayer.Ru fan!
А ведь точно! Ну я туплю... померяю, спасибо!

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 12599
  • Atypique
Померьте также напряжения на выходах ОУ 1 и 7 - при двухполярном питании там должно быть очень близко к 0 Вольт.

Оффлайн SirPunk Автор темы

  • Завсегдатай
  • ***
  • Сообщений: 396
  • GuitarPlayer.Ru fan!
Типа если перекос постоянная составляющая вылезет? И это посмотрю. Спасибо!

... и добавил:

Всем привет!
Кажется, нашел.
По совету Geezer'а я проверил напряжение на усилителях - там все вроде нормально. На операционниках IC 1 и IC 2 питание как положено симметричное, +/- 16 В (на IC 1 небольшая несимметрия: -16,1 / +16,3, но это видимо не страшно). Согласно даташиту, им требуется +/- 4..18 В, так что все правильно. Постоянная составляющая на выходах никакая, где-то 0, где-то порядка 15 мВ. Питание на мощной микросхеме усилителя LM 1875, которой по даташиту нужно +/- 20..60 В, тоже соответствует, там как раз +/- 20 и приходит.

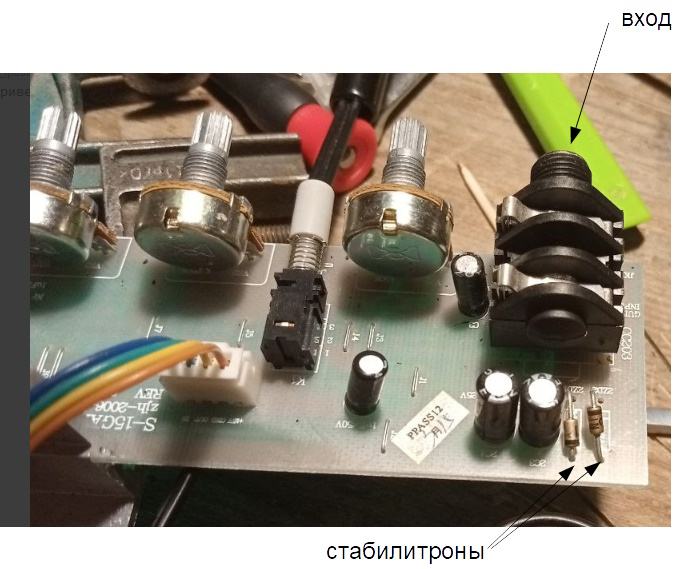

Но в процессе поисков я нашел еще пару элементов, оказавшихся стабилитронами, вот этих:
2484205-0

Они расположены максимально далеко от сгоревшего резистора, и выглядят целыми, да и мелкие они какие-то - через них такой ток как тот, что сжег резистор, пройти не должен бы... Потому я на них при первом рассмотрении внимания и не обратил. Да и при втором не обратил - без выпаивания они прозванивались в обоих направлении. Пришлось выпаять по одной ноге и подвергнуть их уже третьему :) рассмотрению. И вот результат: оба не прозваниваются вовсе.

Во всей схеме комбика только три* активных элемента - два операционника и LM 1875, на которых питание есть, и все с ним в порядке. Для чего бы там эти стабилитроны? Полагаю, где-то требуется напряжение смещения, но не буду пока забивать себе голову.
* Есть еще плата ревербератора, с ее учетом таких элементов будет больше. Но она пока отключена.

Завтра-послезавтра куплю стабилитронов, заменю и сообщу о результатах.

Так что Валентин Гаврилов был прав - дело в стабилитронах. Хотя, судя по тому что резистор греться перестал, и в электролитах тоже :)
« Последнее редактирование: Февраля 11, 2026, 08:29:09 от SirPunk »
