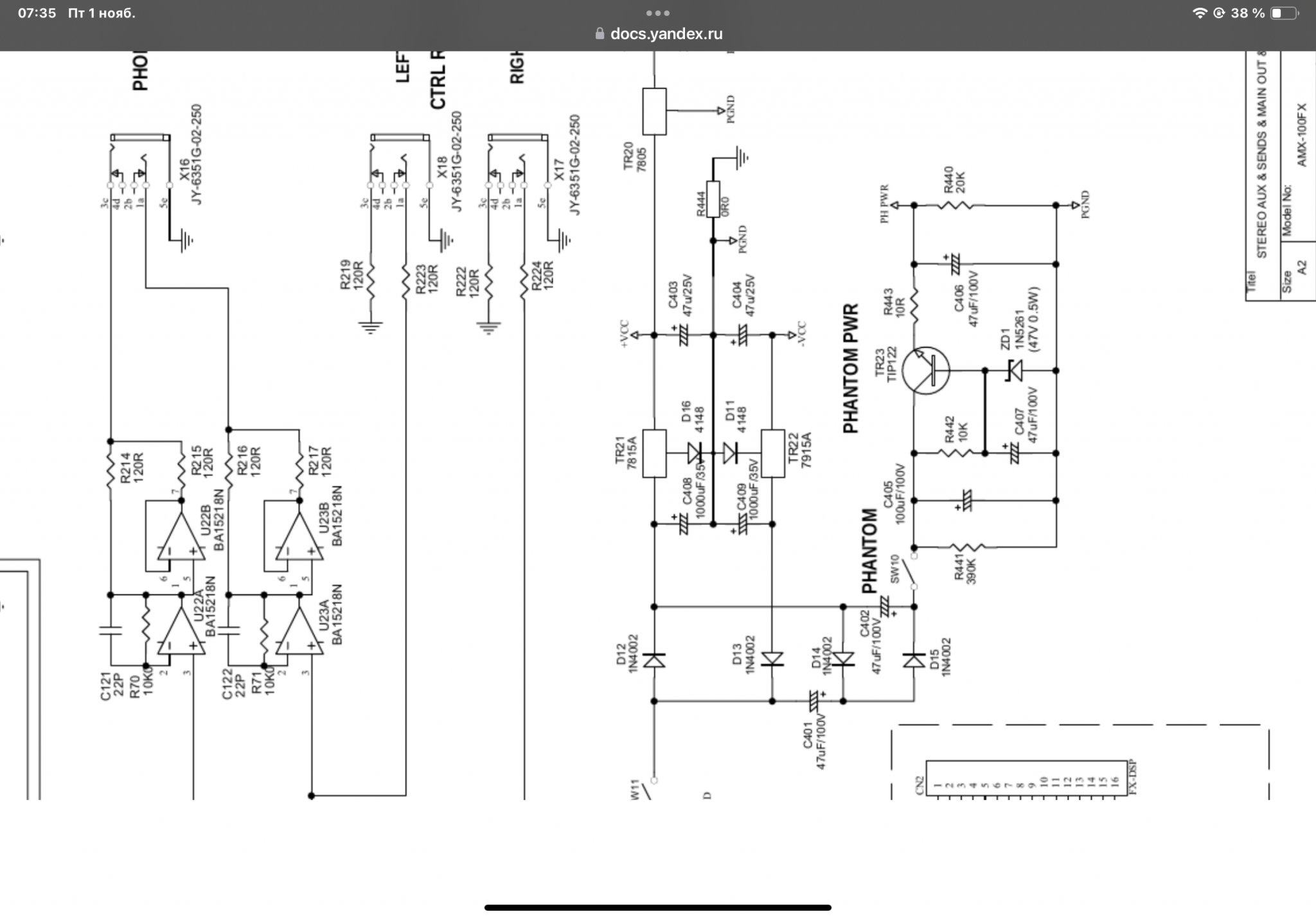

На схеме видно двухполярное питание.
Это не значки земли , а приколы изготовителя

... и добавил:

Там в питании стоят 7815/7915 как основные, они в обычном рабочем режиме допускают входное напряжение до 35 вольт , то есть смело можно пихать питание до 25 вольт но  учитываем факт что напряжение на диодном мосту повышается на 1,4 и  стоят сглаживающие кандеры после моста на 35в, то есть на пределе …..

Честно говоря последнее не очень понял, короче…
Если после диодного моста на стабилизаторы 7815 и 7915 приходит напряжение менее 35 вольт , то все в порядке, только требуется замена сглаживающих конденсаторов на больший вольтаж … на  50-60 вольт вполне достаточно.
На диодный мост естественно должно попадать переменное напряжение АС.

Последние цифры обозначают напряжение стабилизации..
Например если 7815 значит на выходе +15 вольт
Если стоят  первые две цифры 79 значит этот стабилизатор выдает отрицательное напряжение 7915 и   на выходе -15вольт
Если 7805 то +5вольт
Если 7905 то - 5 вольт
Итак далее…
 То есть открывая любой прибор и видя в блоке питания данные стабилизаторы , с ходу без схемы можно определить какое напряжение он выдает.

ну что ж, . Просто посмотреть, что стабы на радиаторе и этого будет достаточно.

По требуемому току смотрите надписи около разъема питания или в руководстве. Если микшер мелкий, то 1.5А многовато конечно. На работу это не скажется, а вот массогабарит выше.

Да в разборке-то он сложный, но корпус в районе гнезда  греется, но очень слабо.
Там написано то же самое что и в инструкции  -18 в АС и 11 ватт.
Есть PDF файл со всей полной схемой и характеристиками общий сигнал шум 115 ДБ
Заявлен поразил меня неужели такое бывает.
Обычно на всяких ерасовых Я помню было 90 децибел или около того



... и добавил:

Честно говоря последнее не очень понял, короче…
Если после диодного моста на стабилизаторы 7815 и 7915 приходит напряжение менее 35 вольт , то все в порядке, только требуется замена сглаживающих конденсаторов на больший вольтаж … на  50-60 вольт вполне достаточно.
На диодный мост естественно должно попадать переменное напряжение АС.

Последние цифры обозначают напряжение стабилизации..
Например если 7815 значит на выходе +15 вольт
Если стоят  первые две цифры 79 значит этот стабилизатор выдает отрицательное напряжение 7915 и   на выходе -15вольт
Если 7805 то +5вольт
Если 7905 то - 5 вольт
Итак далее…
 То есть открывая любой прибор и видя в блоке питания данные стабилизаторы , с ходу без схемы можно определить какое напряжение он выдает.

Да я просто по схеме логически прошёл сначала стоят стабилизаторы а потом когда уже идёт двухполярка там конденсаторы на 25 в а по стабилизаторам я подумал что всё по-другому обстоит поэтому домыслил что там плюс-минус 18 в.


... и добавил:

Блок питания как я понял просто из себя представляет тороидальный бублик засунутый внутрь круглой распред коробки больше в нём нет ничего, никаких деталей. по схеме в этом бублика должно быть два чёрных провода на вход два жёлтых на выход или наоборот. Это всё просто прозрачным клеем залито,  чтобы он из распредкоробки не выпадывал.
просто
трансформатор тороидальный Торэл ТТП-30 18х1,5 а
Тяжёленький, взвесил -590 г всё вместе с распредкоробкой

... и добавил:

Внутри такой примерно стикер
Все базовые надписи  ТТП 30, торэл и 18*1,5А  хорошо читаются

ну что ж, 11 ватт - это 0,65А потребления.

Да Азнаур, спасибо, я в курсе, и переменку могу умножить на √2 1,41 чтобы получить постоянку, естественно какое падение напряжения после на диодах я не знаю.
 И конечно могу 18 разделить на 11
Версия с dsp вроде 17 Вт потребляет, но у меня версия без обработок не FX.
Посмотрел, что есть на вторичке,- там фабричные бп полегче на 18в АС только блоки 600 ма. По мощности спорно, без запаса. В целом ничего нет на рынке.
В местном магазине радио тоже нет ничего, ещё чип дип не смотрел, он какой-то слишком дорогой
Дома что есть с подобным питанием от переменнки от бп AC -ac это естественно всё, что digitech и другие американские приборы типа line six
Digitech питается как обычно 9 в и лайнсикс тоже 9 v AC но там 2A  у него
Потому что ab-класс

ну что ж, Оставь как есть и не парься.

Да спасибо я всё прочитал и не парюсь просто внутри какие-то тараканы шумят.
Как говорится у всех свои тараканы надеюсь что пульт без тараканов.
А может просто какой-то мусор надо это всё разбирать как это всё разбирать не знаю если надо все ручки вытаскивать потенциометров конечно это печально



... и добавил:



Ненавижу пластиковые штоки



Это потенциометр надо контакт 61 брызнуть
Первый канал чувствительность
