В общем проблема такая, купил AHB-3, начал паять на Ibanez RGA42 (2 хамба, 1 громкость и эквалайзер, вместо последнего решил сделать тон) спаял точь-вточ по этой схеме http://smoe.se/img/skdump2.jpg И звук вроде  есть, но переключатель между звучками не работает и громкость с тоном тоже. просто звук который не регулируется. Вытрахал все мозги, в нете инфы не нашел

25к, они в комлекте шли

... и добавил:

и работают 2 звучка

спаял точь-вточ по этой схеме http://smoe.se/img/skdump2.jpg

по этой схеме звука вообще быть не должно, т.к. на ней сигнал на землю замкнут

вот по этой делай http://www.seymourduncan.com/support/wiring-diagrams/schematics.php?schematic=2_blackouts_1v_1t_3w

... и добавил:

если без тона то по этой http://www.seymourduncan.com/support/wiring-diagrams/schematics.php?schematic=2_blackouts_1v_3w

... и добавил:

гнездо для джека рассмотри как следует, sleeve это муфта - само кольцо гнезда, оно контачит с боковым контактом джека. ring это средний контакт, он тоже контачит с боковым земляным контактом джека, а tip это сигнальный контакт, он соединяется с пипкой джека. не перепутай

... и добавил:

Вытрахал все мозги, в нете инфы не нашел

сеймур дункан целый сайт запилил http://www.seymourduncan.com/support/wiring-diagrams/ какая еще инфа нужна

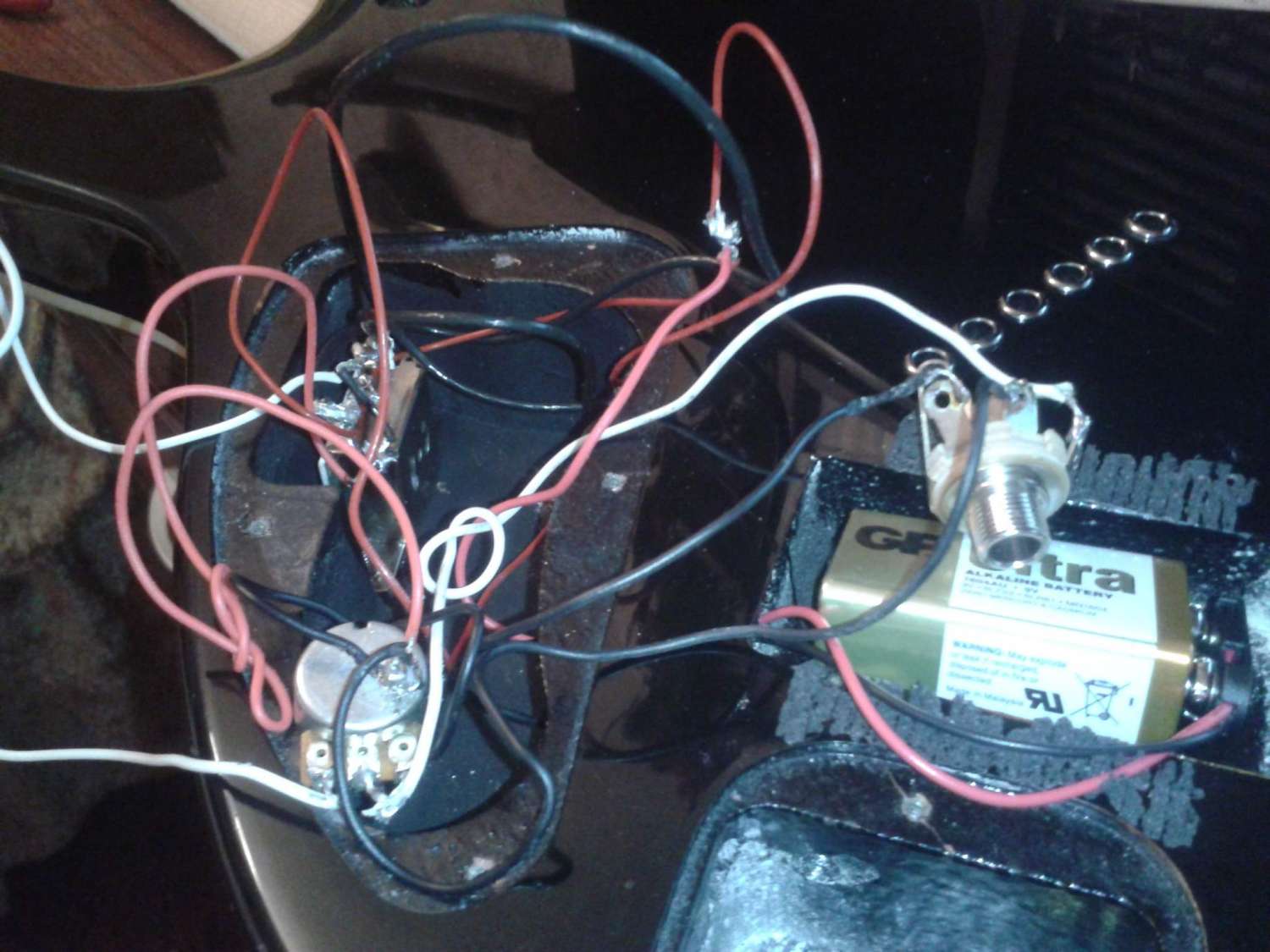

Фотка должна быть такой, чтоб можно было отследить все провода
Попробуй убрать из цепи потц, слабый звук и отсутствие регулировки обычно из за смерти крутилки. Хотя почему работают два звучка это не объясняет, а тумблер как раз не видно

Ну и я б на твоем месте провода (кроме тех что со звучков) урезал до минимальной необходимой длинны. Узелки особенно доставляют
