автор темы!
тестер хотя бы найди, и замерь сток-исток ключа/ключей - если кз - ты не починишь (а там кз наверняка)
пока ты все уничтожаешь (те, после тебя уже фиг починишь)
сказано же, что предохранитель от нефиг дела не менять, не найдя причины и все не перепроверив
бп включать без подключения к схеме, те, снять его (есно все зарисовать, куда и как был припаян-подключен)
все включения в сеть - через лампу 220в 60вт, горит она сразу - схема труп и далее чинить
и включать через транс, что бы тебя не убило нафиг (гальванически с сетью же соединены такие бп)
и вообще, книжку по импульсным бп почитать надо, теория, как устроено, свое простое что собрать, прежде чем
а вообще глянь, может подписано, что за сигналы-напруги со шлйфа этого бп идут (плоский серый) - в плане замены на др бп

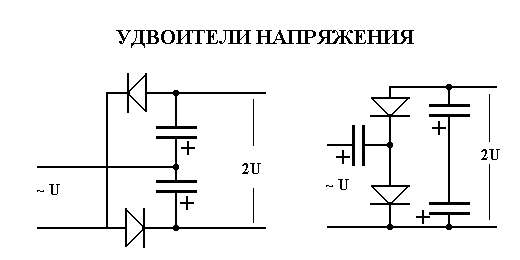

... и добавил:вот схема выпрямителя сети у тебя сейчас
http://www.cqham.ru/image/Image70.gif

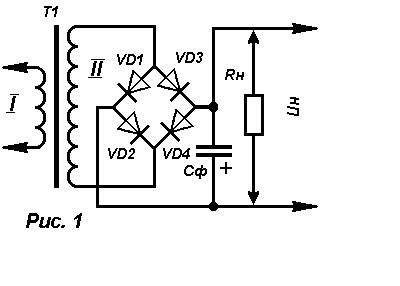

а нужно переделать на это
http://lib.qrz.ru/files/images/engineer/power3/part3/009_1.gif
кондеры у тебя последовательно включены, считай его за один
те, нужно сделать мост и подключить как на второй картинке, порезав (ширина пореза не менее 3мм!) лишние дороги (они там будут) и кинув свои перемычки
но лучше (схема то однотакт по фото) 2 кондера заменить на один на 400в (как на второй картинке) - оно надежней и понятней
но ище раз - все включать в сеть потом только через лампочку, ключ (полевик на радиаторе) пока обесточить (на транс импульсного транса (первичка) дорогу отсадить, что бы не палить все и везде
