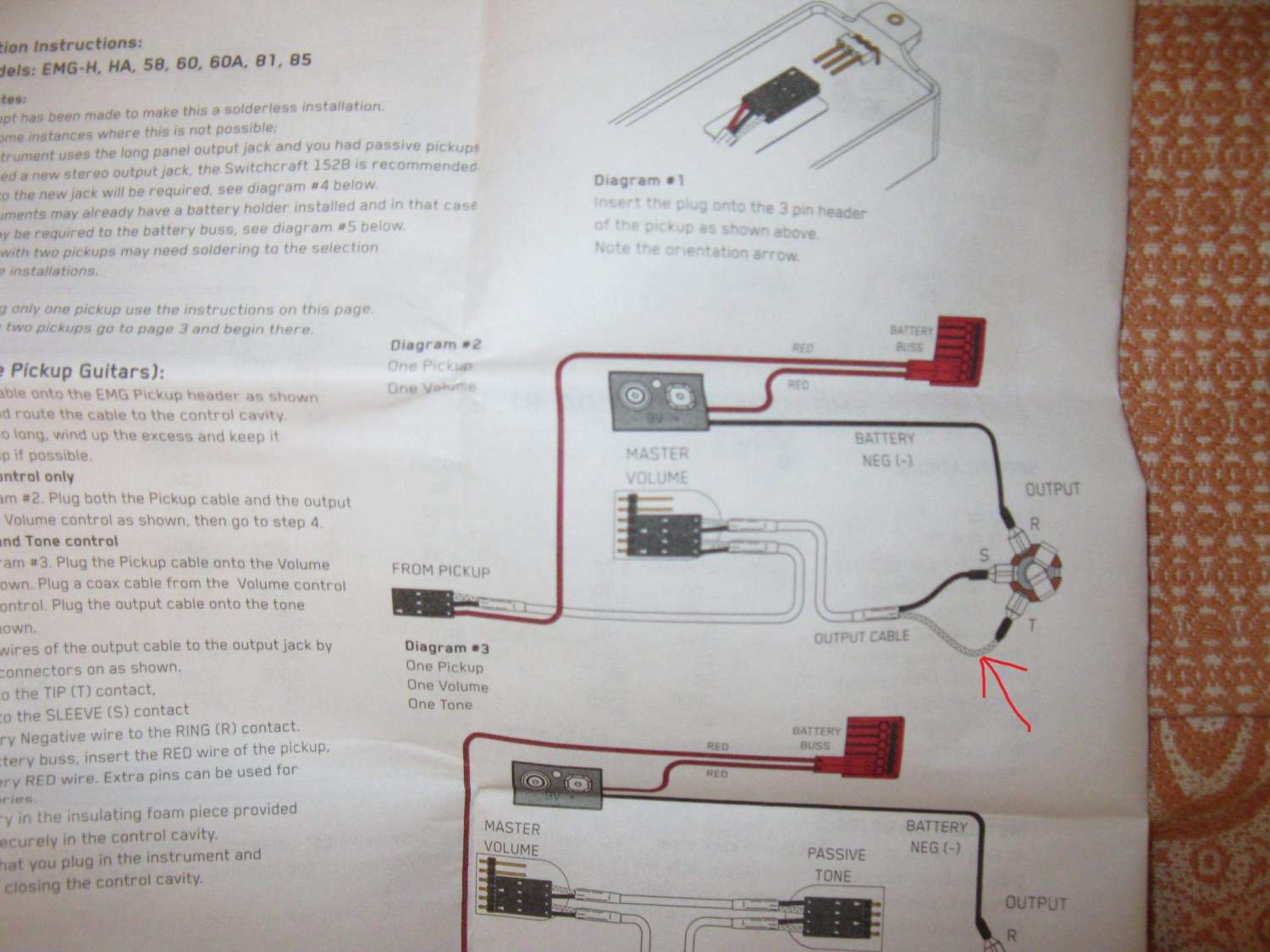

Всем привет! хочу поставить звучок emg 81. В комплекте есть схема монтажа. Но засомневался вот в чем... Там на джек идут три провода, как показано на рисунке.


На R и S идут черные провода от батарейки и громкости, на T-белый провод от громкости. Это правильно?

 когда включаешь по этой схеме, провода встают на излом. Из-за того, что у меня черный провод длиннее белого, поэтому так получается




Может, наоборот надо подключать? Белый на S, черный-на T? Может звучок сгореть, если неправильно подключить провода к джеку?
вот так получается, но по схеме провода на излом идут, могут оторваться..





... и добавил:

вот что получается, если подсоединить по схеме. где указал стрелкой, там черный провод сильно изгибается и может сломаться

там беспаечная система. о каких внутренностях говоришь? там только провода.. сам звучок не разбирал пока)

А еще их через деку не пропихнуть почти .

это жжж -   па.... я не пробовал, но надеюсь влезет) собрал схему, воткнул звучок в комбик. постучал по звучку железячкой-звук есть. к гитарке поднес к струнам-тоже играет) а если все же к джеку не правильно подключить, то может коротнуть и звучок сгореть?)

Вот как щас собрано - прям запихивай в гитару без изменений . А про деку - на 81тв и 89 пачка проводов с разъемами (по 3 штуки на один звучек + питалово). У тебя 81 обычный нормально пройдет, не парься. Это я просто негодую, как так не продумано .

ЕМГшники бы негодовали когда узнали что я не ставил их комплект =)

15А25K 0812Q - 25кОм

https://guitarplayer.ru/index.php?topic=160339.0

http://guitarparts5150.ru/25KoM-atype-p-70.html

Тогда уж такие. Хотя можно и попроще что-нибудь, в пределах 30-50 руб. (один фиг все из тайвани и китая). Наши СП - 3, СП - 400 только не бери, не для этих дел они. Не сильно критично немного поднять R до 50к, например. В мастейновском комплекте вроде вообще 100к. Но мне кажется высоких до фига будет.

если есть пуш-пулы, то паять нужно совершенно так же как и в беспаечной схеме, просто без разъемов . как-то так. можно без пуш-пулов, но нужен пятипозиционник как на джексах например ( 22 контакта ). Сам себе такие недавно поставил.

Gnot,

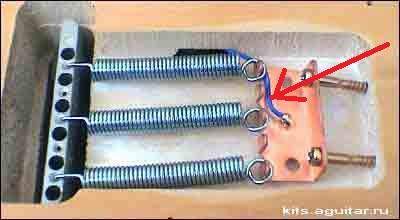

Там его нет. Там видимо какой-то другой принцип земли. Но такой хни как на пассивах нет, когда при прикасании к струнам пропадает фон.
