punk_rock_anarchy, схема тембролока довольно мудреная, вот нашел на совьетгитар

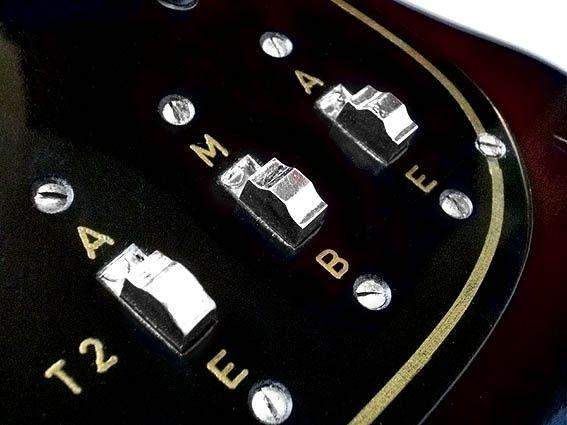

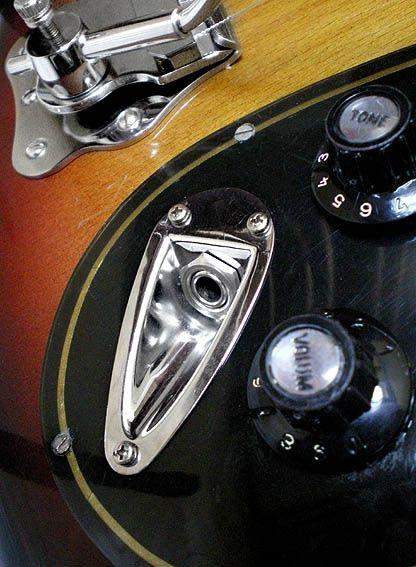

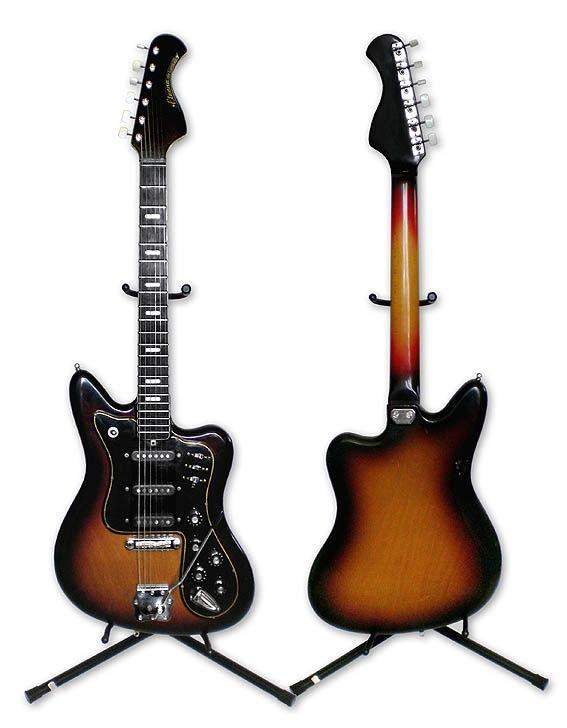

Помимо злоключений с грифом, меня ожидал и один приятный сюрприз: вопреки заявлению продавца, что «всё нутро у неё сломано, перепаяно и работает только нижний датчик и одна ручка громкости», оказалось, что схема абсолютно нетронута, просто «удаль конармейская» своротила нахрен трёхпозиционный переключатель, намертво заклинив его в одном положении. Переключатель сей – полный аналог тех, которые ставились на чехословацких JOLANA’х, так что починить его оказалось не сложно. В результате я получил полностью оригинальную схему, состоящую из трёх синглов (довольно, впрочем, слабых по ноненшним меркам), свитча, трёх двухпозиционных ползунковых переключателей и ажно пяти крутилок! Хаотично щёлкая всеми этими многочисленными «органами управления» я так и не сумел постичь, какой из них что делает, однако, благодаренье Господу, мудрый lanky помог разобраться. Трехпозиционник, как и положено, переключает звучки: нек, нек-бридж и бридж. Верхний переключатель включает-выключает всю схему, средний включает только нек соло, а нижний подключает миддл. Три ручки «Tone» регулируют тембр трёх соответствующих датчиков, нижняя крутилка «Volum» – общая громкость, а оставшаяся – громкость включённого «соло» некового звучка (тембр в этом режиме, призванном с большой долей условности изображать «банджо», не регулируется вообще). Такой вот хитровылюбленный девайс. Гнездо – гансовский вариант FENDER’овского ferrule.
