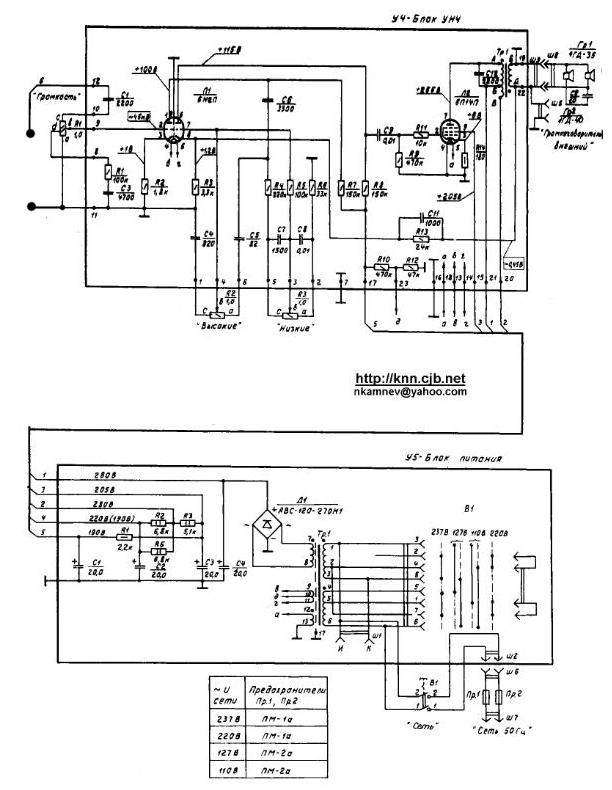

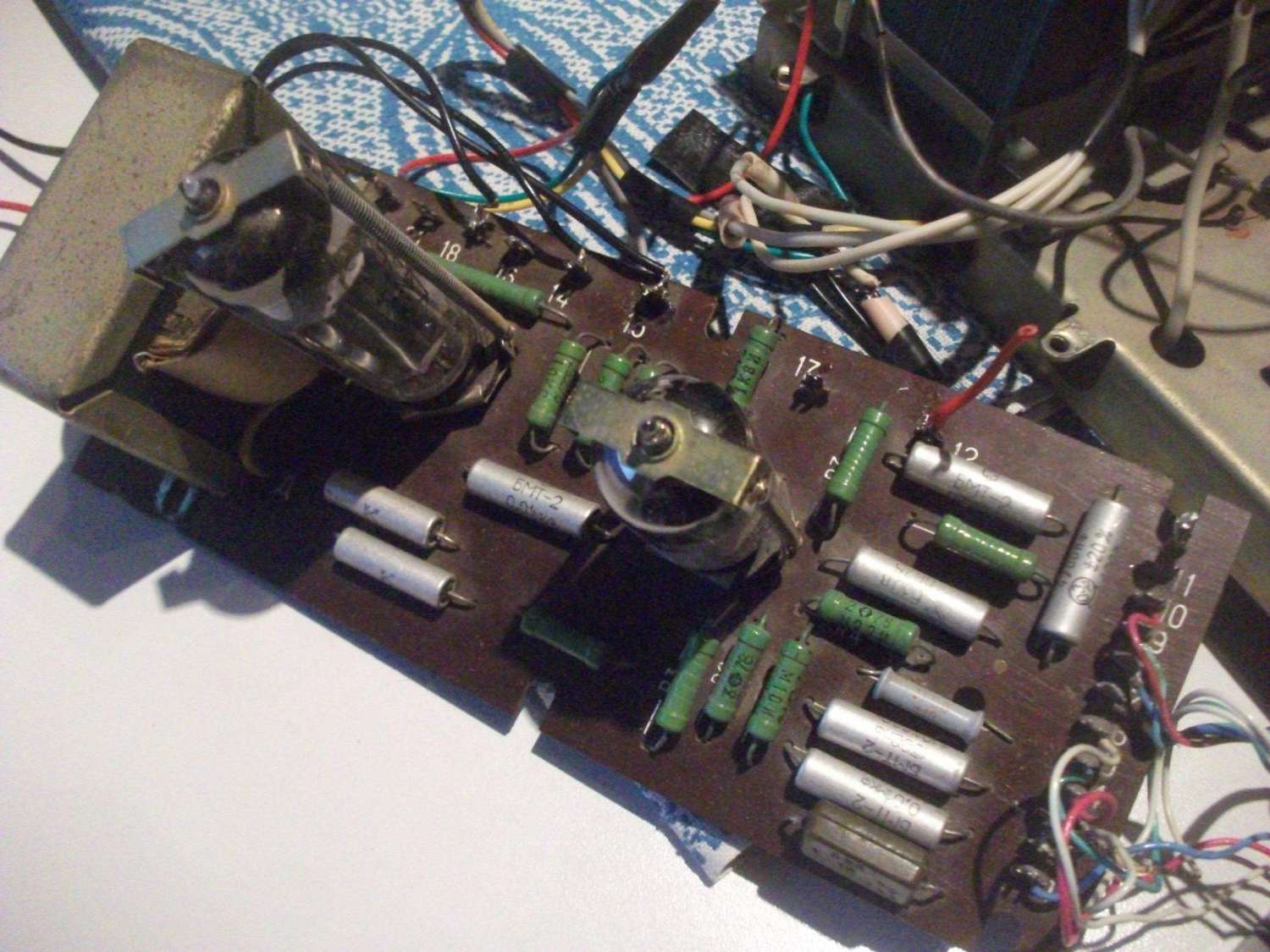

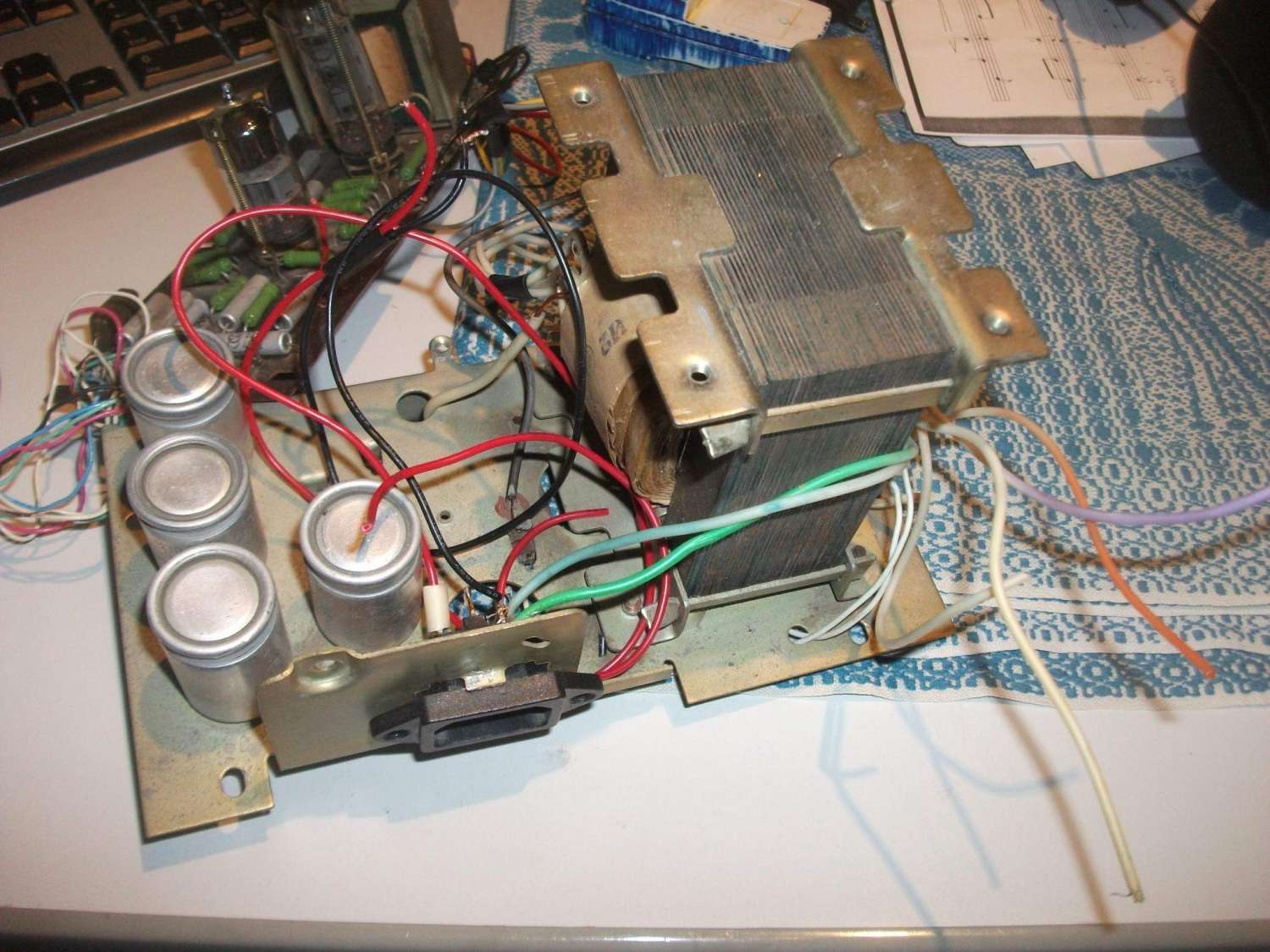

отдали усилитель, выковоренный из "кантата 204",  сижу над ним, и не могу разобрать как бп подключить к плате усилителя, там что то понапаянно, но мне кажется это не правильно,  некоторые провода обрезаны,  из транса торчат разноцветные провода,в общем нужно разобраться куда на транс подавать 220в и куда подавать сигнал, вот схема и фото этого франкенштейна:

.

Да это та же самая радиола Ригонда, когда то была у меня, даже пробовал играть через неё через спикосим, ничего так был звук , нравился первое время, потом её испоьзовал как колонку для компа)), типа заместо саба)), потом разобрал и забил на всё это, в принципе звучать будет, может только схему питания переделать, новые кондюки поставить и т.д.. Это если жалко выкидовать и т.п.. Подавать 220в скорее на 1 и 2 ножку транса, а вообще посмотри что за транс скорее всего ТС 200, посмотри в нете даташит на него, там всё написано будет куда что подавать. На схеме не хватает одного триода и предусилителя, в нем на вход и подавать сигнал, может там как раз будет видно номера контактов, куда подавать сигнал

c_horus, с таким делом, лучше к мастеру пойти... а то не ровен час

c_horus, на трансформаторе выводы пронумерованы?

c_horus, ну так, на расстоянии тебе никто не поможет

... и добавил:

c_horus, вот тоже люди бились с ним http://audioportal.su/showthread.php/8244-%D2%F0%E0%ED%F1-%D2%D1-009
а вообще в раздел крафт стучись
