Автор Тема: Посоветуйте, пожалуйста, питание для педалборда, чтобы иметь и 9 и 12 В  (Прочитано 2594 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн VoVaNn Автор темы

  • Опытный
  • ****
  • Сообщений: 617
Посоветуйте, пожалуйста, питание для педалборда, чтобы иметь и 9 и 12 В
« : Июля 24, 2019, 15:06:30 »
День добрый. Есть у меня на борде АМТ LA, которые я питаю от 12 вольт, и есть остальные педальки с девятивольтовым питанием, в том числе и Morley Bad Horsie2, которая оочень чувствительна к качеству питания. Для 12В я использую родной АМТшный БП, для 9в долгое время использовал самопал на КРЕНке, качество питания которого меня полностью устраивало.

Но было одно неудобство - два блока питания , провода которых спутывались, да ещё и тройник к ним таскать приходилось. Вот пытаюсь всё привести к схеме "один борд - одна розетка". Попробовал AMT SOW PS-2 DC-9V 2x100mA для получения 9В из 12 - поначалу всё было нормально, но потом он стал давать помехи на квак, так что с SOW история закончена.

Но я не оставляю надежды на реализацию схемы "один борд - одна розетка". Теперь вот думаю прикупить питалово. Пока улыбаются два варианта:
1. (подешевле) Имеющийся у меня 12-вольтовый БП+ Voodoo Lab Pedal Power X4 Expander Kit для получения 9
2. (подороже) Забыть про всё что у меня есть и купитьT-Rex FuelTank Classic, на котором есть выходы и на 9 и на 12 В
Кто что скажет? Может есть ещё какие-то варианты?
« Последнее редактирование: Июля 24, 2019, 15:12:16 от VoVaNn »

Оффлайн albertas

  • Живу на форуме
  • *******
  • Сообщений: 8262
  • Игнорирую посты, где ко мне обращаются на "Вы"
    • В этом городишке я живу
Re: Посоветуйте, пожалуйста, питание для педалборда, чтобы иметь и 9 и 12 В
« Ответ #1 : Июля 24, 2019, 16:48:31 »
Carl Martin pro power (2). И по токам нормально, и все выходы изолированы, и напруги переключаются, и цена сравнительно гуманна

Оффлайн salvador

  • Эксперт
  • *****
  • Сообщений: 1350
Re: Посоветуйте, пожалуйста, питание для педалборда, чтобы иметь и 9 и 12 В
« Ответ #2 : Июля 24, 2019, 16:54:39 »
Я все свои педали питаю от 12 вольт и кладу болт на 9В.

Оффлайн VoVaNn Автор темы

  • Опытный
  • ****
  • Сообщений: 617
Re: Посоветуйте, пожалуйста, питание для педалборда, чтобы иметь и 9 и 12 В
« Ответ #3 : Июля 24, 2019, 22:02:57 »
Цитата: salvador от Июля 24, 2019, 16:54:39
Я все свои педали питаю от 12 вольт и кладу болт на 9В.

Попробовал все запитать от 12. Пока полёт нормальный.

Оффлайн salvador

  • Эксперт
  • *****
  • Сообщений: 1350
Re: Посоветуйте, пожалуйста, питание для педалборда, чтобы иметь и 9 и 12 В
« Ответ #4 : Июля 24, 2019, 22:49:48 »
На мой взгляд, о серьезном БП нужно думать когда требуется развязка по цепи питания для уменьшения шумов.

Оффлайн Vasik_NJ

  • Живу на форуме
  • *******
  • Сообщений: 8080
  • GuitarPlayer.Ru fan!
Re: Посоветуйте, пожалуйста, питание для педалборда, чтобы иметь и 9 и 12 В
« Ответ #5 : Июля 24, 2019, 22:59:10 »
Donner DP-3 - там есть и 9 и 12 и 18 и все выходы с настоящей развязкой по земле.
Только рекомендую именно DP-3 и не цифрой меньше - больше можно, в DP-4 есть переключалка напряжения на пару выходов и другая пара - регулируемые (остальные фиксированные на 9).

У самого уже два таких блока питания - в целом доволен, но есть небольшой минус - где прорези для вентиляции, немного лучит (электро-магнитно), так что его лучше располагать так, что бы по бокам на одном уровне, не было педалек в притык - чуть удалённо можно.

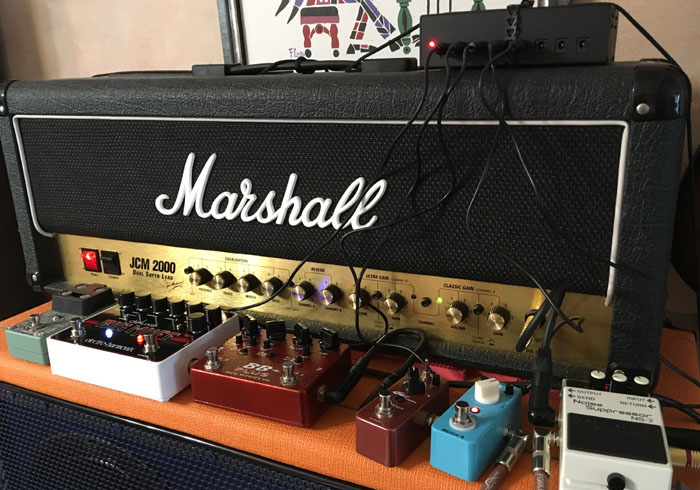

У меня в одном месте расположено так и нормально:



А в другом так и тоже окей:


Оффлайн EfimKR

  • Новичок
  • *
  • Сообщений: 86
  • GuitarPlayer.Ru fan!
Re: Посоветуйте, пожалуйста, питание для педалборда, чтобы иметь и 9 и 12 В
« Ответ #6 : Июля 25, 2019, 14:19:10 »
Я себе такой с Али заказал https://ru.aliexpress.com/item/32604905947.html?spm=a2g0s.9042311.0.0.274233edaQLaKD
Звезд с неба не хватает, но не шумит и меня устраивает.

Оффлайн Vasik_NJ

  • Живу на форуме
  • *******
  • Сообщений: 8080
  • GuitarPlayer.Ru fan!
Re: Посоветуйте, пожалуйста, питание для педалборда, чтобы иметь и 9 и 12 В
« Ответ #7 : Июля 25, 2019, 19:05:09 »
Цитата: EfimKR от Июля 25, 2019, 14:19:10
Я себе такой с Али заказал https://ru.aliexpress.com/item/32604905947.html?spm=a2g0s.9042311.0.0.274233edaQLaKD
Звезд с неба не хватает, но не шумит и меня устраивает.
Ну и ладно, хотя врут - там нет полной изоляции - просто отдельные стабилизаторы на каждый канал и всё от общего, скорее импульсного, блока питания. Часто это может работать без проблем, но иногда, в некоторым местах, бывает гул и чем больше потребителей включено, тем это больше усиливается.

Оффлайн EfimKR

  • Новичок
  • *
  • Сообщений: 86
  • GuitarPlayer.Ru fan!
Re: Посоветуйте, пожалуйста, питание для педалборда, чтобы иметь и 9 и 12 В
« Ответ #8 : Июля 25, 2019, 23:05:12 »
Vasik_NJ, понятно что врут =)
Там и стабилизаторов на отдельный канал нет, просто фильтр стоит, но возможно я что-то не досмотрел.
Не могу фот найти, а новое лень делать =)

Но для меня он как раз то что нужно - подключал 3 примочки + преамп - не гудит.

Оффлайн Vasik_NJ

  • Живу на форуме
  • *******
  • Сообщений: 8080
  • GuitarPlayer.Ru fan!
Re: Посоветуйте, пожалуйста, питание для педалборда, чтобы иметь и 9 и 12 В
« Ответ #9 : Июля 26, 2019, 05:44:32 »
Цитата: EfimKR от Июля 25, 2019, 23:05:12
Там и стабилизаторов на отдельный канал нет, просто фильтр стоит, но возможно я что-то не досмотрел.
Стабы скорее всего стоят на каждый канал, собственно каждый производителю обходится меньше чем пол бакса при массовой закупке, так что если уже и на этом экономить, то будет совсем печально.

Оффлайн EfimKR

  • Новичок
  • *
  • Сообщений: 86
  • GuitarPlayer.Ru fan!
Re: Посоветуйте, пожалуйста, питание для педалборда, чтобы иметь и 9 и 12 В
« Ответ #10 : Июля 26, 2019, 09:13:20 »
Vasik_NJ, возможно. Там почти все на smd - ноги не рассмотреть =)
Нужно будет фото сделать.

Оффлайн Vasik_NJ

  • Живу на форуме
  • *******
  • Сообщений: 8080
  • GuitarPlayer.Ru fan!
Re: Посоветуйте, пожалуйста, питание для педалборда, чтобы иметь и 9 и 12 В
« Ответ #11 : Июля 26, 2019, 23:38:02 »
Цитата: EfimKR от Июля 26, 2019, 09:13:20
Vasik_NJ, возможно. Там почти все на smd - ноги не рассмотреть =)
Нужно будет фото сделать.

Сделай для интереса, но собственно стабилизатор напряжения - это микруха с тремя выводами, и там ещё будут кондёры фильтра и резисторные ограничители тока. В блоках, где отдельные обмотки трансформатора ещё отдельные выпрямители на каждый канал перед стабилизаторами, конечно.

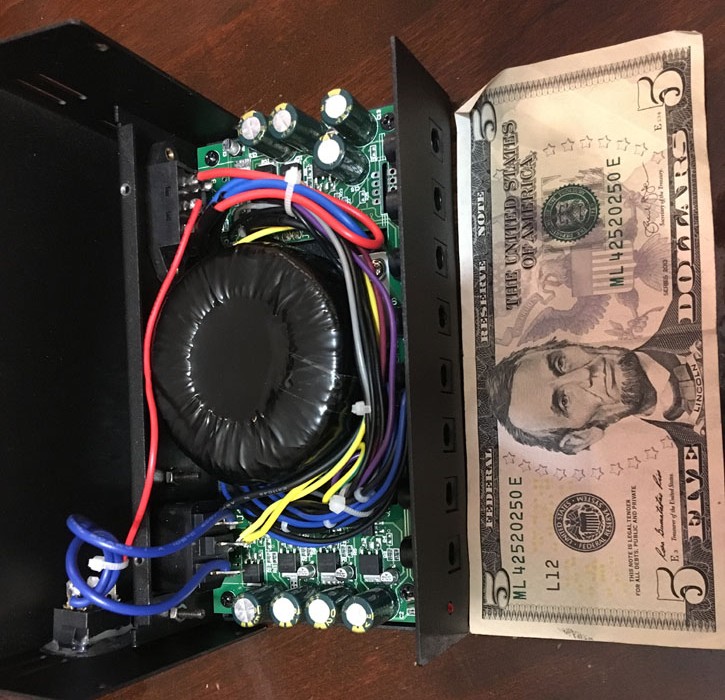

Доннер DP3 выглядит так внутри:

(нажмите чтобы показать/спрятать)

Оффлайн nehsx

  • Частый посетитель
  • **
  • Сообщений: 218
Re: Посоветуйте, пожалуйста, питание для педалборда, чтобы иметь и 9 и 12 В
« Ответ #12 : Июля 27, 2019, 14:36:48 »
Пользуюсь блоком Contrapunctum Omicron уже несколько лет, доволен.

Оффлайн dosik

  • Частый посетитель
  • **
  • Сообщений: 231
  • GuitarPlayer.Ru fan!
Re: Посоветуйте, пожалуйста, питание для педалборда, чтобы иметь и 9 и 12 В
« Ответ #13 : Августа 11, 2019, 14:55:25 »
Up темку.
На замену THR10 начал собирать свой педалборд. Пока прикупил SS-11A и TC-3 (12 и 18 вольт).
В планах взять RY-1/SY-1 или оба и быть может грелку (все 9-12 вольт).
Итого пока требуется 1 выход на 18 вольт (0,5А при максимальной нагрузке, коей конечно не будет), 1 выход на 12 вольт (по инструкции 0,56А) и 3 выхода 9/12 Вольт (там токи совсем маленькие).
На AMT SOW серию смотрю отзывы так себе.
Сначала смотрел в сторону Donner DP 4, но нет там на 600 мА выходов.

Быть может посоветуете варианты питания?
« Последнее редактирование: Августа 12, 2019, 21:20:30 от dosik »

Оффлайн mulhollanddrive

  • Эксперт
  • *****
  • Сообщений: 2952
Re: Посоветуйте, пожалуйста, питание для педалборда, чтобы иметь и 9 и 12 В
« Ответ #14 : Августа 11, 2019, 18:29:09 »
Брал на али блок за 1500тыры. Там и на 9 и 12 и 18вольт выходы. И 9 по 500ампер. Блок питающий отдельно. Не знаю изолированы выходы или нет, но никаких помех и наводок. ;)
