Автор Тема: Проблема с гитарным переключателем, как проверить, где беда  (Прочитано 1453 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн axell24 Автор темы

  • Новичок
  • *
  • Сообщений: 3
  • GuitarPlayer.Ru fan!

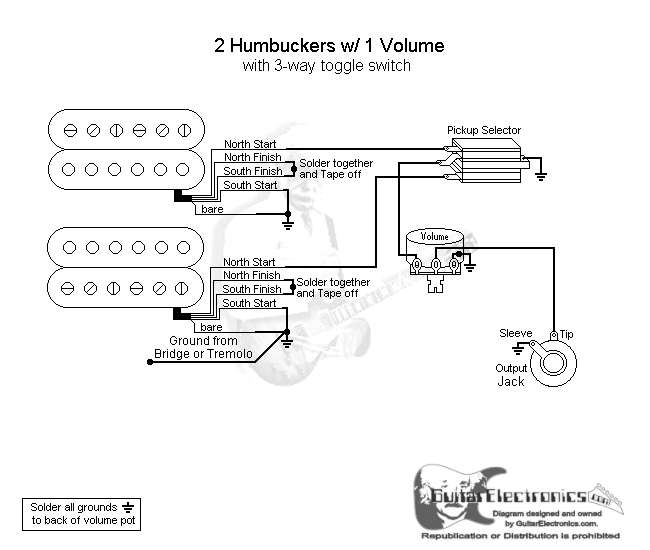

Привет, история такая заказал я трехпозиционный переключатель, он дошел припаял соединил все земли, гитара не работает. Прозвонил вся земля звонится. в чем может быть проблема. Я так понял свитч проверяется в разных положениях по трем контактам. паял по этой схеме

Оффлайн VigierPlayer

  • Меценат
  • *****
  • Сообщений: 4042
  • циник-идеалист
на свитче 4 контакта
2 "входа" и 2 "выхода"
"выходы" посередине и соединены. от них идёт провод на потенциометр (по представленной схеме)
а "земля" идёт от ушка на корпусе переключателя.
проверь, так ли ты спаял. Не повесил ли ты на землю "выход"

Оффлайн axell24 Автор темы

  • Новичок
  • *
  • Сообщений: 3
  • GuitarPlayer.Ru fan!
землю на выход точно не повесил

Оффлайн VigierPlayer

  • Меценат
  • *****
  • Сообщений: 4042
  • циник-идеалист
тогда хотя бы фото спаянного и самой пайки было бы очень кстати

Оффлайн axell24 Автор темы

  • Новичок
  • *
  • Сообщений: 3
  • GuitarPlayer.Ru fan!
по ходу у меня соприкоснулась земля со средней ножкой, щас буду перепаивать и тестить

... и добавил:

по ходу у меня соприкоснулась земля со средней ножкой, щас буду перепаивать и тестить
Да накосячил с пайкой. Спасибо всем кто откликнулся.

... и добавил:

Рано радовался, появились чуть слышные щелчки как на пластинке, не большая проблема, но напрягает. Вот пример записи, если кто знает как это забороть буду премного благодарен.
« Последнее редактирование: Октября 31, 2015, 00:17:24 от axell24 »
