Автор Тема: распайка 4х12 кабинета mesa rectifier  (Прочитано 3853 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн iSolo Автор темы

  • Новичок
  • *
  • Сообщений: 86
распайка 4х12 кабинета mesa rectifier
« : Декабря 09, 2013, 05:56:00 »

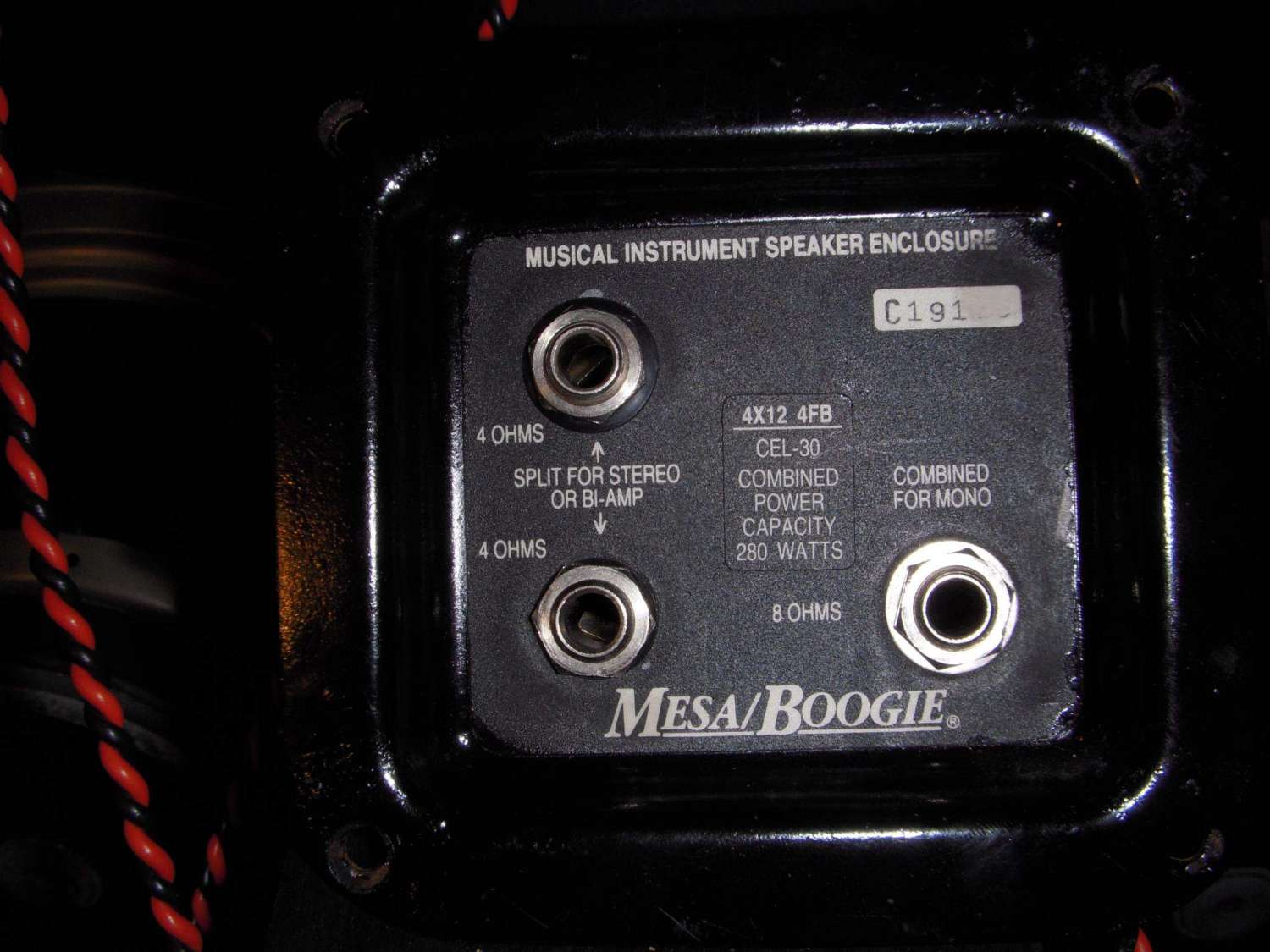

подскажите схему распайки 4х12 ректо каба, купил с рук и у него отпаяны гнёзда стерео входа
динамики 8ом, моно выход 8 ом и стерео по 4 ома
« Последнее редактирование: Декабря 09, 2013, 15:09:40 от iSolo »

Оффлайн broken metronom

  • Ветеран форума
  • ******
  • Сообщений: 3026
  • 120 bpm - полет нормальный!
Re: распайка 4х12 кабинета mesa rectifier
« Ответ #1 : Декабря 09, 2013, 13:13:04 »



в правом верхнем углу распайка.

два (8+8) динамика параллельное соединение=4
два (8+8) динамика параллельное соединение=4
две пары что получились (4+4) последовательно= 8 Ом на выходе в моно.
По свичеру не расскажу как работает. Но можно путем логических умозаключений допереть :)

... и добавил:

iSolo,
Снова я ступил и не догнал вопрос...так что бесполезную информацию дал...сорри.
« Последнее редактирование: Декабря 09, 2013, 13:18:30 от broken metronom »

Оффлайн iSolo Автор темы

  • Новичок
  • *
  • Сообщений: 86
Re: распайка 4х12 кабинета mesa rectifier
« Ответ #2 : Декабря 09, 2013, 14:40:32 »

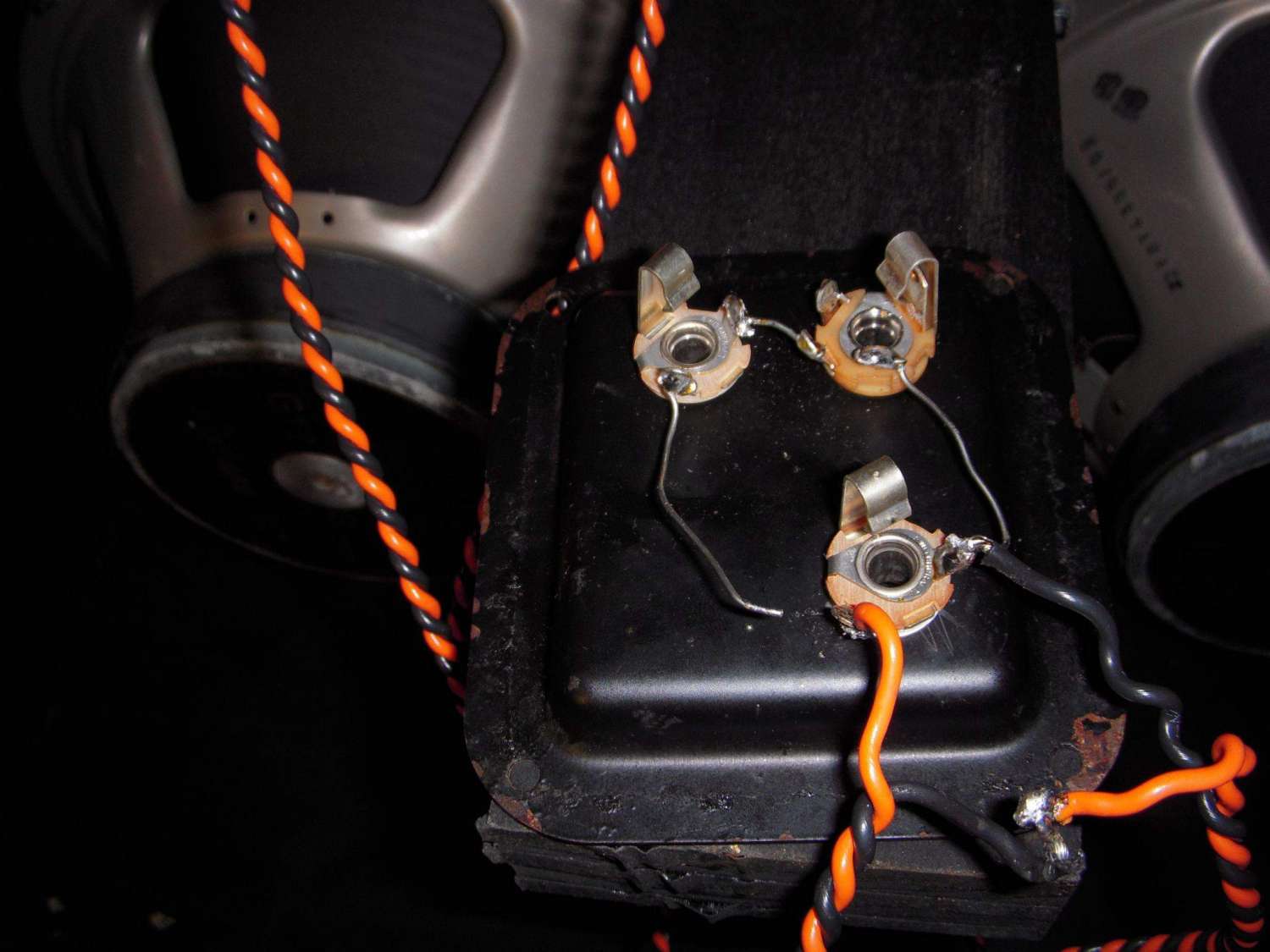

на моно запаяно и всё ок работает, но как на стерео по 4 ома распаять я не могу сообразить, а ещё в больший ступор меня вводит то что одно из гнёзд стерео и перемычка между ними запаяна на средний контакт который не используется по идее  ???

Оффлайн Anomaly

  • Эксперт
  • *****
  • Сообщений: 2402
Re: распайка 4х12 кабинета mesa rectifier
« Ответ #3 : Декабря 09, 2013, 18:20:12 »
тот контакт поидее включает второй разьем

Оффлайн CKay

  • Ветеран форума
  • ******
  • Сообщений: 4132
Re: распайка 4х12 кабинета mesa rectifier
« Ответ #4 : Декабря 09, 2013, 20:00:50 »
Так а стерео гнезда вообще не пашут что ли? Или там неправильное кол-во Ом получается?

Оффлайн iSolo Автор темы

  • Новичок
  • *
  • Сообщений: 86
Re: распайка 4х12 кабинета mesa rectifier
« Ответ #5 : Декабря 09, 2013, 20:01:35 »
Цитата: CKay от Декабря 09, 2013, 20:00:50
Так а стерео гнезда вообще не пашут что ли? Или там неправильное кол-во Ом получается?
они отрезаны были предыдущим владельцем, чо куда паять обратно я не знаю

Оффлайн broken metronom

  • Ветеран форума
  • ******
  • Сообщений: 3026
  • 120 bpm - полет нормальный!
Re: распайка 4х12 кабинета mesa rectifier
« Ответ #6 : Декабря 09, 2013, 20:45:30 »
Цитата: iSolo от Декабря 09, 2013, 20:01:35
они отрезаны были предыдущим владельцем, чо куда паять обратно я не знаю
По идеи оба гнезда под стерео должны быть по 8 Ом и при включении 2-х джеков замыкать на параллельное подключение. Это мои домыслы. И лучше обратиться к более компетентным товарищам, дабы не спалить усилок :D

Оффлайн CKay

  • Ветеран форума
  • ******
  • Сообщений: 4132
Re: распайка 4х12 кабинета mesa rectifier
« Ответ #7 : Декабря 09, 2013, 21:03:10 »
Цитата: iSolo от Декабря 09, 2013, 20:01:35
они отрезаны были предыдущим владельцем, чо куда паять обратно я не знаю

А, что-то сразу на картинке не разглядел - думал соединительнык провода от стереоджеков дозодят до моно джека, а сейчас увидел что там разрыв. Припаяй их просто откуда отрезаны (слева на картинке - туда где оранжевый провод к моно джеку припаян, справа соответственно туда где черный припаян к джеку) - и замерь сопротивление при подключении джеков в стереогнезда, может мудрить ничего не надо

Оффлайн arsena1

  • Частый посетитель
  • **
  • Сообщений: 231
  • Чайник со свистком
Re: распайка 4х12 кабинета mesa rectifier
« Ответ #8 : Декабря 10, 2013, 00:15:52 »
Идея такая:
Нужны два "разъема аудио 6.35 мм (гнездо) моно метал на корпус с отключением". Вот прям так в яндекс забьешь, как в скобках.
Там при воткнутом джеке размыкается два лепестка центрального контакта. Тот, которого не будет касаться джек, дальше я буду называть отключаемый контакт
Выглядит он так


Схема:
Для стерео будет параллельная схема (1\8+1\8=1\4). Для моно будет последовательно-параллельная схема (две предыдущие параллельные подключим последовательно 4+4=8)
В сети ничего не нашел. Так что извиняюсь, если криво.
Выглядит в схеме это так

Голубым цветом обведены разъемы джеков. Левый и средний - с размыканием. Размыкаемые контакты показаны пунктиром.
На левый разъем на отключаемый контакт припаиваем "минус" от правого стека колонок, а на неотключаемый "плюс" левого стека. Таким образом при невоткнутом джеке эти контакты будут замкнуты. От этого же отключаемого контакта бросаем перемычку к среднему разъему, но уже на "минус".
На средний разъем с отключением уже припаян "минус". Теперь паяем "плюс" на свой неотключаемый контакт, а от отключаемого контакта бросаем перемычку к "плюс" правого разъема для моно 8 Ом. Таким образом, если воткнуть джек в средний разъем, на моно разъеме пропадет "плюс".
Теперь к оставшемуся контакту на правом разъеме (это у нас "минус") бросаем перемычку с "минуса" левого контакта.
Готово.
При хотя бы одном воткнутом джеке в стеро вход, разъем моно работать не будет.
ВСЕ "МИНУСЫ" С МЕТАЛЛИЧЕСКОЙ ПЛАСТИНЫ УБРАТЬ!!!

Я не знаю, как сама Меса делает эту распайку. Я не гарантирую, что схема верна на все 100%.
Все данные мной показания даны под пытками, давлением и в невменяемом состоянии. Если что-то спалишь - я не виноват.
« Последнее редактирование: Декабря 10, 2013, 09:43:30 от arsena1 »

Оффлайн iSolo Автор темы

  • Новичок
  • *
  • Сообщений: 86
Re: распайка 4х12 кабинета mesa rectifier
« Ответ #9 : Декабря 10, 2013, 00:48:21 »
Цитата: arsena1 от Декабря 10, 2013, 00:15:52

Голубым цветом обведены разъемы джеков. Левый и средний - с размыканием. Размыкаемые контакты показаны пунктиром.
На левый разъем на отключаемый контакт припаиваем "плюс" от правого стека колонок, а на неотключаемый "минус" левого стека. Таким образом при невоткнутом джеке эти контакты будут замкнуты. От этого же отключаемого контакта бросаем перемычку к среднему разъему, но уже на "плюс".
На средний разъем с отключением уже припаян "плюс". Теперь паяем "минус" на свой неотключаемый контакт, а от отключаемого контакта бросаем перемычку к "минус" правого разъема для моно 8 Ом. Таким образом, если воткнуть джек в средний разъем, на моно разъеме пропадет "минус".
Теперь к оставшемуся контакту на правом разъеме (это у нас "плюс") бросаем перемычку с "плюса" левого контакта.
Готово.
При хотя бы одном воткнутом джеке в стеро вход, разъем моно работать не будет.
ВСЕ "МИНУСЫ" С МЕТАЛЛИЧЕСКОЙ ПЛАСТИНЫ УБРАТЬ!!!

Я не знаю, как сама Меса делает эту распайку. Я не гарантирую, что схема верна на все 100%.
Все данные мной показания даны под пытками, давлением и в невменяемом состоянии. Если что-то спалишь - я не виноват.

на твоей схеме 2 отключаемых гнезда, в моём случае только одно из гнёзд для стерео, мне нужно докупать второе или можно сделать и на моём варианте?
а вообще спасибо за такой развёрнутый ответ, я уже 2 сутки себе голову ломаю и ползаю с паяльником
« Последнее редактирование: Декабря 10, 2013, 00:58:32 от iSolo »

Оффлайн arsena1

  • Частый посетитель
  • **
  • Сообщений: 231
  • Чайник со свистком
Re: распайка 4х12 кабинета mesa rectifier
« Ответ #10 : Декабря 10, 2013, 00:58:03 »
Цитата: iSolo от Декабря 10, 2013, 00:48:21
на твоей схеме 2 отключаемых гнезда, в моём случае только одно из гнёзд для стерео, мне нужно докупать второе или можно сделать и на моём варианте?
Можно оставить одно на левом разъеме, где "плюс" и "минус" размыкаются.
Но я не силен в электрике. Гнездо стоит копейки. Зато двойная защита от случайного включения.
Что будет, если воткнуть джеки в средний и моно разъемы? Вот я тоже не знаю.
Пусть эту схему посмотрят спецы. Они молчат, потому что готовой схемы нет, а рисовать им было лень.
А теперь схема есть и спецы налетят, как... В общем налетят.
Может я где-то ошибся

Оффлайн iSolo Автор темы

  • Новичок
  • *
  • Сообщений: 86
Re: распайка 4х12 кабинета mesa rectifier
« Ответ #11 : Декабря 10, 2013, 01:00:29 »
Цитата: arsena1 от Декабря 10, 2013, 00:58:03
Можно оставить одно на левом разъеме, где "плюс" и "минус" размыкаются.
Но я не силен в электрике. Гнездо стоит копейки. Зато двойная защита от случайного включения.
Что будет, если воткнуть джеки в средний и моно разъемы? Вот я тоже не знаю.
Пусть эту схему посмотрят спецы. Они молчат, потому что готовой схемы нет, а рисовать им было лень.
А теперь схема есть и спецы налетят, как... В общем налетят.
Может я где-то ошибся
я думаю твоя схема верна на 90% уж точно
получается на правом гнезде вместо размыкаемого контакта мне надо их запаять на один?

Оффлайн arsena1

  • Частый посетитель
  • **
  • Сообщений: 231
  • Чайник со свистком
Re: распайка 4х12 кабинета mesa rectifier
« Ответ #12 : Декабря 10, 2013, 01:08:53 »
Цитата: iSolo от Декабря 10, 2013, 01:00:29
я думаю твоя схема верна на 90% уж точно
получается на правом гнезде вместо размыкаемого контакта мне надо их запаять на один?
да
тогда на моно гнезде будет постоянно "минус" от правого стека
но тогда случайно подключенный правый стерео канал может совместно с мощным моно вдуть во всю дурь в правый стек
я не знаю, кто тогда сгорит - стек или усилитель
это мы сейчас об экономии 40 рублей говорим

Оффлайн iSolo Автор темы

  • Новичок
  • *
  • Сообщений: 86
Re: распайка 4х12 кабинета mesa rectifier
« Ответ #13 : Декабря 10, 2013, 01:13:34 »
Цитата: arsena1 от Декабря 10, 2013, 01:08:53
да
тогда на моно гнезде будет постоянно "минус" от правого стека
но тогда случайно подключенный правый стерео канал может совместно с мощным моно вдуть во всю дурь в правый стек
я не знаю, кто тогда сгорит - стек или усилитель
это мы сейчас об экономии 40 рублей говорим
ладно, буду завтра пробовать, отпишу как чё)

... и добавил:

вообщем у тебя ошибка в том что переключатель находится между плюсом гнезда и 3 контактом, а не между минусом и 3 контактом
« Последнее редактирование: Декабря 10, 2013, 05:32:58 от iSolo »

Оффлайн arsena1

  • Частый посетитель
  • **
  • Сообщений: 231
  • Чайник со свистком
Re: распайка 4х12 кабинета mesa rectifier
« Ответ #14 : Декабря 10, 2013, 09:44:45 »
Согласен.
Картинку и описание подправил. Вдруг кто схему утащить захочет, а читать комментарии ему будет лень.
