Возник такой вопрос:
Имеется гитара Ibanez rgr321ex, на ней стоят 2 хамба c гордой надписью Designed by EMG
От звукоснимателя идет 3 проводка - Б,Ч и К. Ч идет на громкость, Б на переключатель, а К просто так болтается, зачищеный и не изолированный (!). Для чего он может быть предназначен? Я не первый владелец этой гитары, по этому, возможно это чья-то самодеятельность, тем более что вся пайка темброблока выглядит крайне подозрительно.

скорее всего отсечка катушек. Возможно там стоял пушпулльный потенциометр

Atom.ExE, тогда, как вариант - просто экран. Попробуй припаять его к земле и посмотреть что станет. Ничего или уменьшится фон - значит экран. Станет звучать по-сингловому - значит отсечка

Помоему на громкость от звучка вообще ничего не должно идти. По стандартной схеме на громкость идет сигнал с джека после тона, а с громкости снимается на переключатель, так что сейчас получается, что сигнал снимает у тебя только этот хамб, ну или вместе, в зависимости от того, что там с другим...Переделывай все нафиг как должно быть. А провода наверное выходят так: два конца - это две катушки последовательно, а третий - скорее всего вывод с конца какой-нибудь одной катушки. Возбми тестер и померь сопротивление, будет понятно сразу.



... и добавил:

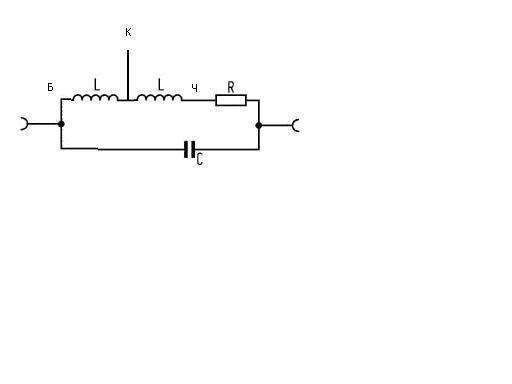

Если грубо, то типа так:

Да, черный на корпус потенциометра. регулировки работают и вобще, нареканий никаких нет, вызвал вопрос только болтающийся не изолированный провод.

... и добавил:

Возбми тестер и померь сопротивление, будет понятно сразу.

Померил: на красном в два раза меньше сопротивление чем на белом. Значит красный - действительно вывовд с одной катушки!
