есть такая штуковина. Купил давно, не знал как правильно припаять. Сделал просто: сигнал к центру потенциометра, землю к общему контакту на корпусе. Тон регулирует, но пуш\пулл ничего не делает. Не могу найти схему нигде. Тестером тыкал - ничего не понял. Есть соображения ?

а это не модуль от мегасвитча?

... и добавил:

http://guitar-parts.biz/download/CY14ed0155X13d82b8c53dXY5e8d/GitarrenZubehoer_Schalter.pdf

... и добавил:

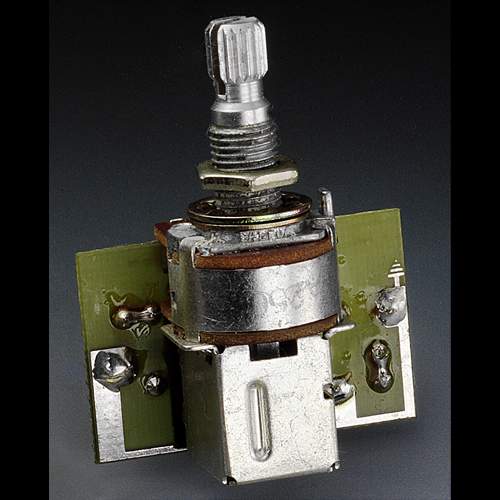

MCF-Modul --это пасивный фильтр (никаких батареек). Выполнен на базе потенциометра 250 кОм с переключателем push/pull с платой на которой расположен сам фильтр. На него можно "заводить" два хамбакера. В первом положении переключателя push потенциометр работает как обычный тон для хамбакера. При выдвинутом штоке он делает из хамбакера сингловый звук , но не так как при обычных push/pull с конденсатором , тупо отключая одну катушку , а благодаря фильтру , он блокирует сигнал "отключаемой" катушки в области высоких частот , в остальном диапазоне остаются все преимущества хамбакера . Т.е. мы получаем сингловый звук с обилием высоких частот без заметной потери мощности сигнала и отличную регулировку тона для сингла .

Да, это оно. Можно подробно схему подключения? Там на потенциометре 3 ноги и на плате ещё 6.

нет это все что я смог найти, на японском сайте шаллер можешь посмотреть там он есть, но схем на него не нашел
