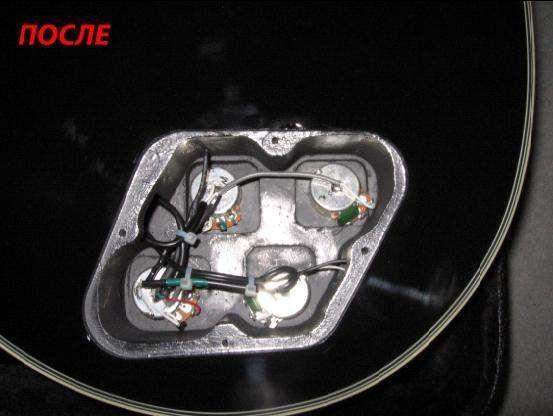

Alic_ru, У тебя две ошибки. Итак, регулятор громкости распаян неправильно. Ты как-раз нарисовал Гибсоновский несостоятельный для перегруза вариант. Надо от переключателей на правый по рисунку вывод, туда же конденсатор тона. сингал на гнездо снимать с движка (среднего ывода) громкости. Второй вывод пота тона посадить на землю. В таком варианте распайки у тебя минимизируются все возможные помехи и фоны.
Вторая ошибка - при наличии экрана соединять корпуса потов отдельным проводом не надо. Иначе будет не сигнальная, но все же петля. Как бы не фатально, но лучше без лишних соплей.
На счет конденсатора тона - ставь родной. Если хочешь поярче, то можно поставить в 2 раза меньший номинал.
