Так фронтальный экран все равно лучше, чем никакой.

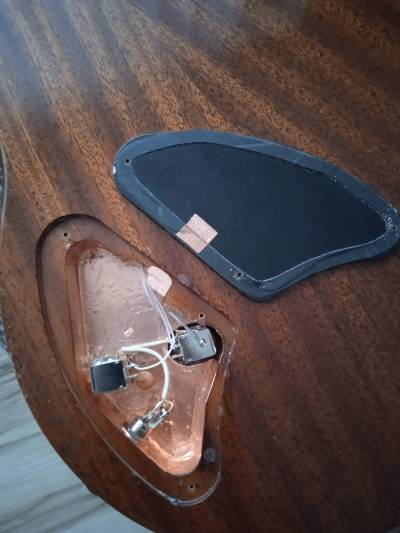

Ох эти прозрачные крышки.... Было бы что в них показывать...

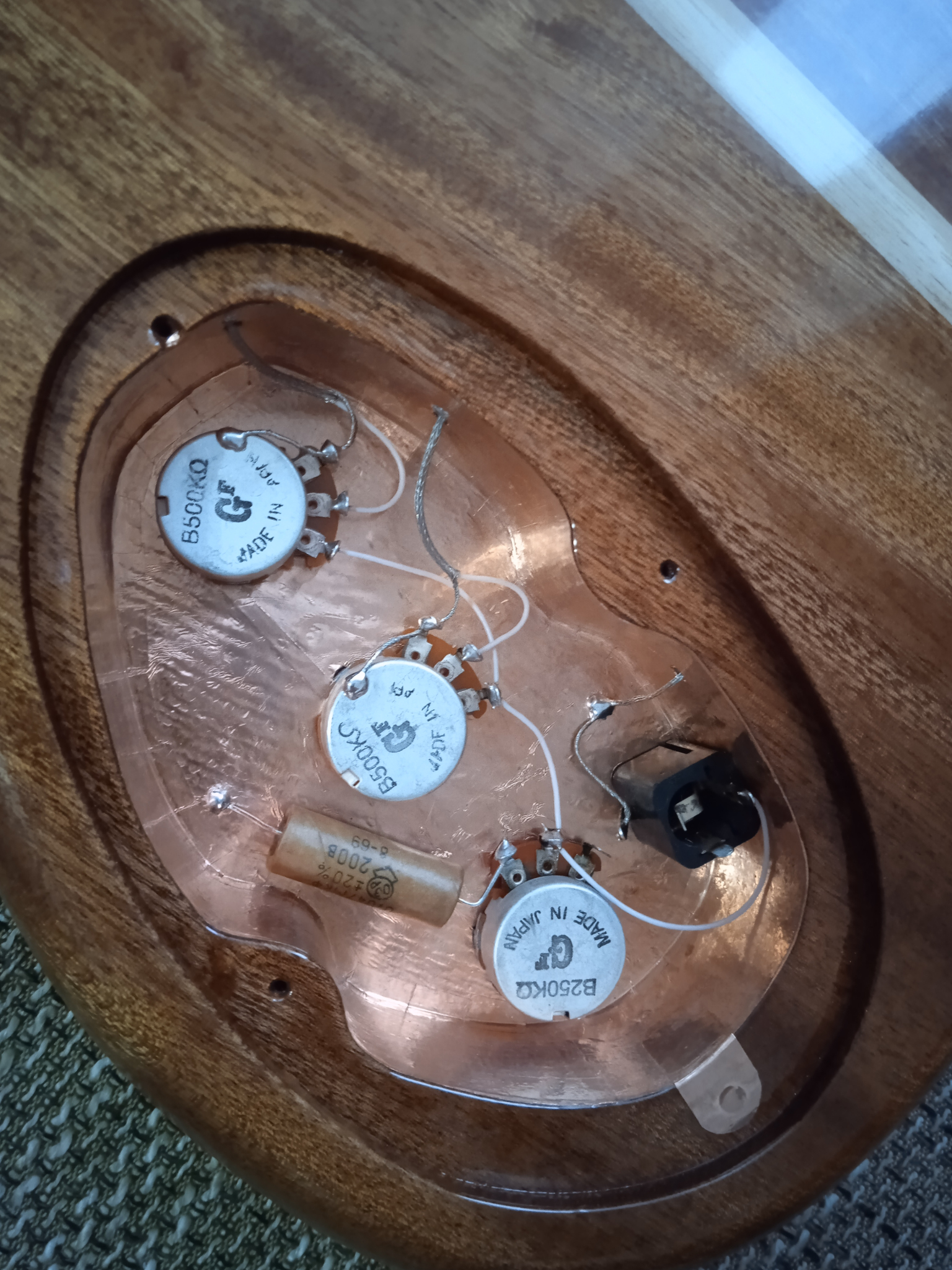

Ну если красиво провода уложить, то мне очень такое нравится)
На выложенном выше примере конечно ничего хорошего)))

Ну ужас... Но не ужас-ужас-ужас!

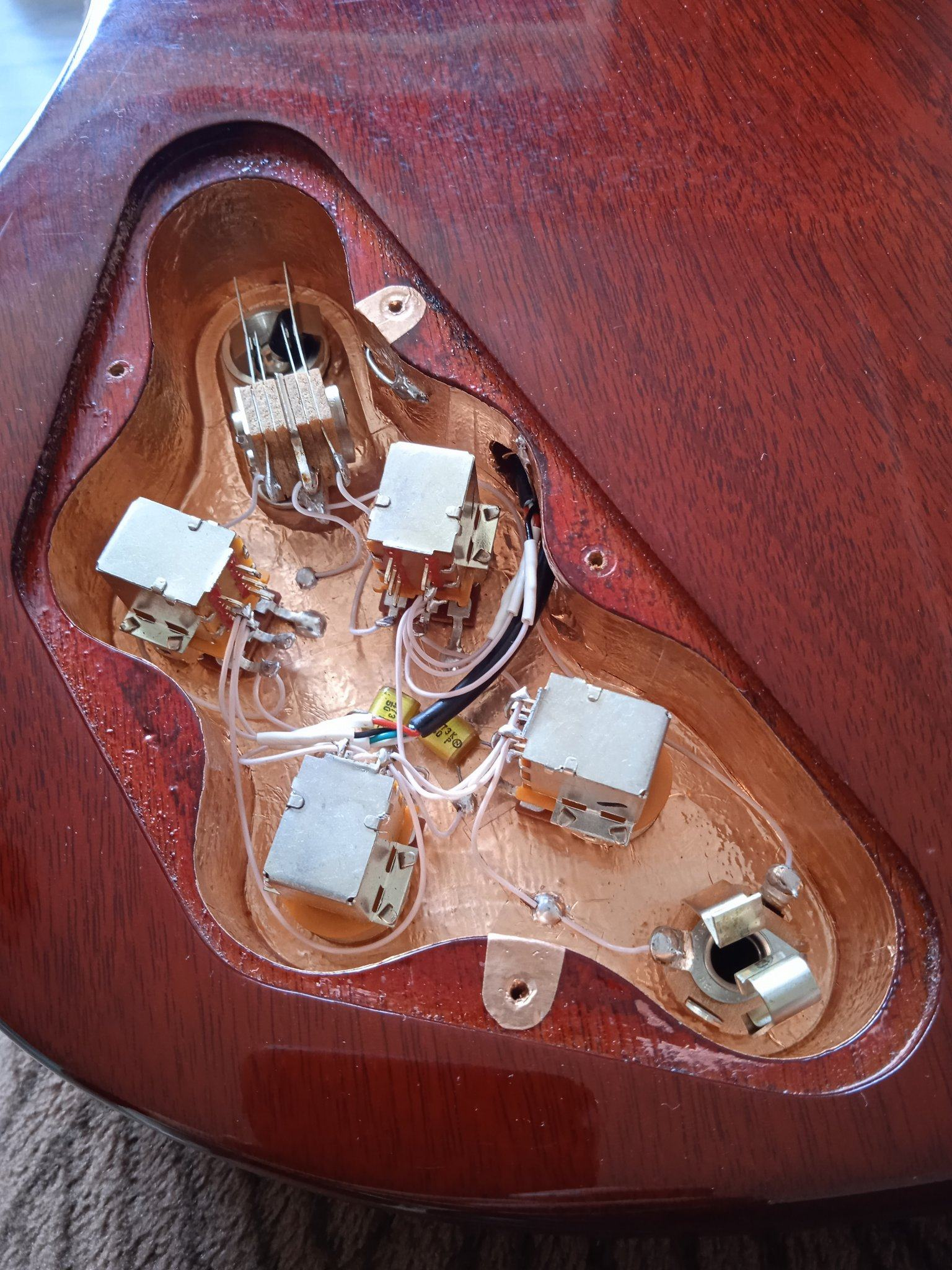

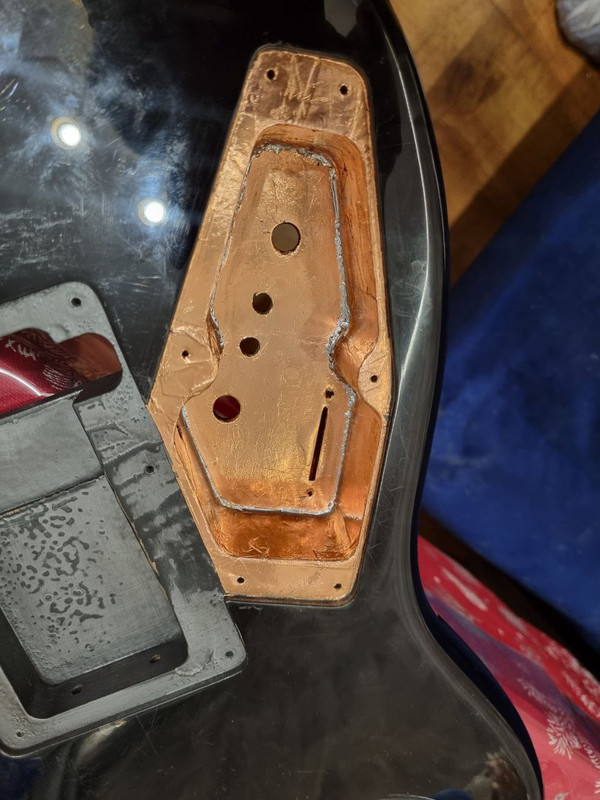

Главное, чтобы вся фольга надёжно контачила с гайкой гнезда.
И крышка полости - тоже.

Остерегайтесь поделок с макретплейсов.

Лучше купить проверенный лак в рознице, чем измазать гитару так называемым "графитом" с макретплейсом с нулевой токопроводимость.

Потом это всё отмывать... Вот это будет приключение)

Ужас-ужас!!) А что самое интересное- работает на синглах без шумов и прочих ненужностей!!!! Вот Вам и "звязда"

Ужас -это правда.Зачем совмещать функции экрана и сигнальной земли.По экранам вообще не должен идти сигнал для нормальной работы экрана.На экран подключите только  металлические корпуса резисторов ,пуш-пулов ,экраны датчиков ,экран кабеля ,струны и всю фольгу экранов.На сигнальную землю - все провода по которым идет сигнал.Соедините сигнальную землю и экраны на входном разъеме усилителя ,или звуковой карты по двухпроводному кабелю с экраном .Или хотя бы соедините экраны и сигнальную землю на земляном контакте джека электрогитары (что хуже).
 То ,что у Вас сейчас -это вообще не звезда.Это называется общий полигон.Иногда этот метод работает .Сейчас почти всю электронику(платы) такой разводкой делают. Но если хочется  получить гарантированно максимальную помехозащищенность  ,то лучше уже звезду использовать. Для этого нужно все земли ,отдельными проводами свести в одну точку -на вход усилителя .Экраны и сигнальные земли ,естественно ,разными проводами.

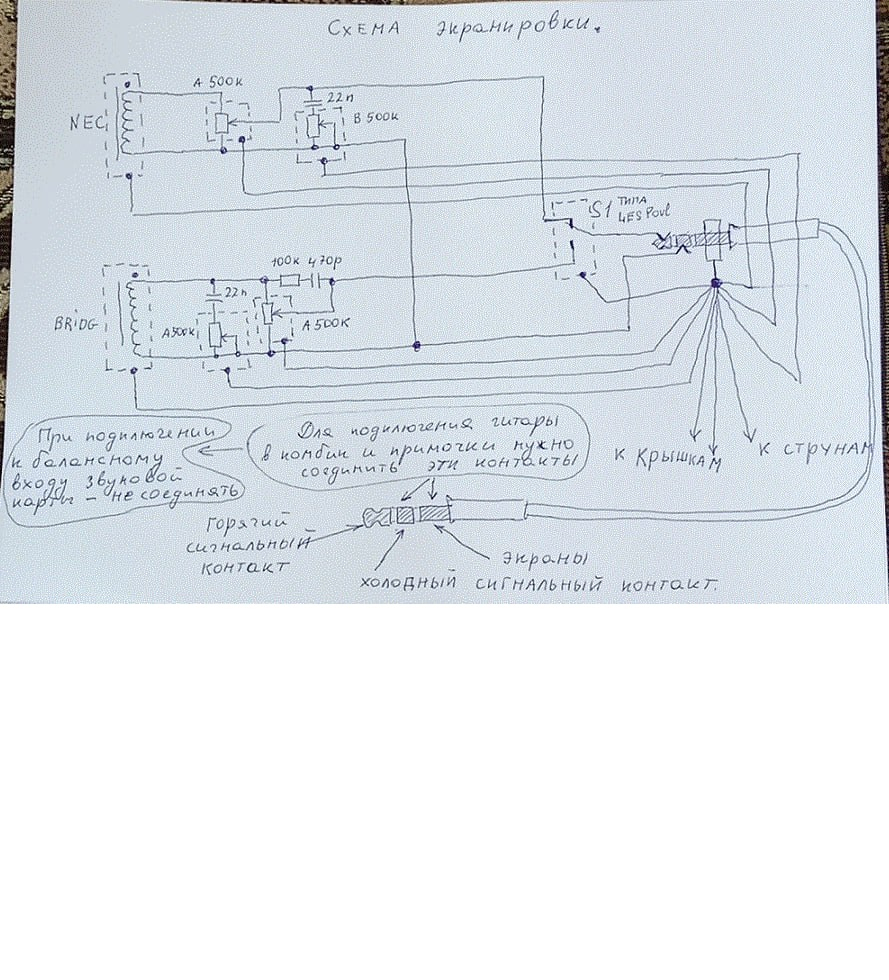

 Что бы не быть голословным привожу схему моей электрогитары ,и в комбик (примочку ) работает и в звуковую карту с балансным входом без фона.Но ,правда есть минус -нужно два разных кабеля для балансного и небалансного входа к которым подключаете  гитару.

Ой че услышал,..... И чуть не пошел откатываться
https://www.youtube.com/watch?v=U6oW_1pACic&list=PLtTvljVhHN6C8Cf32r33zS_z96b-f4Z9Y

... и добавил:

Тут вот какой момент - должен ли корпус разъема соединяться с экраном?
Если нет - тогда вроде как логично, что земля сигнальная отдельно.
Но если да, то как будто - вообще нет разницы.

... и добавил:

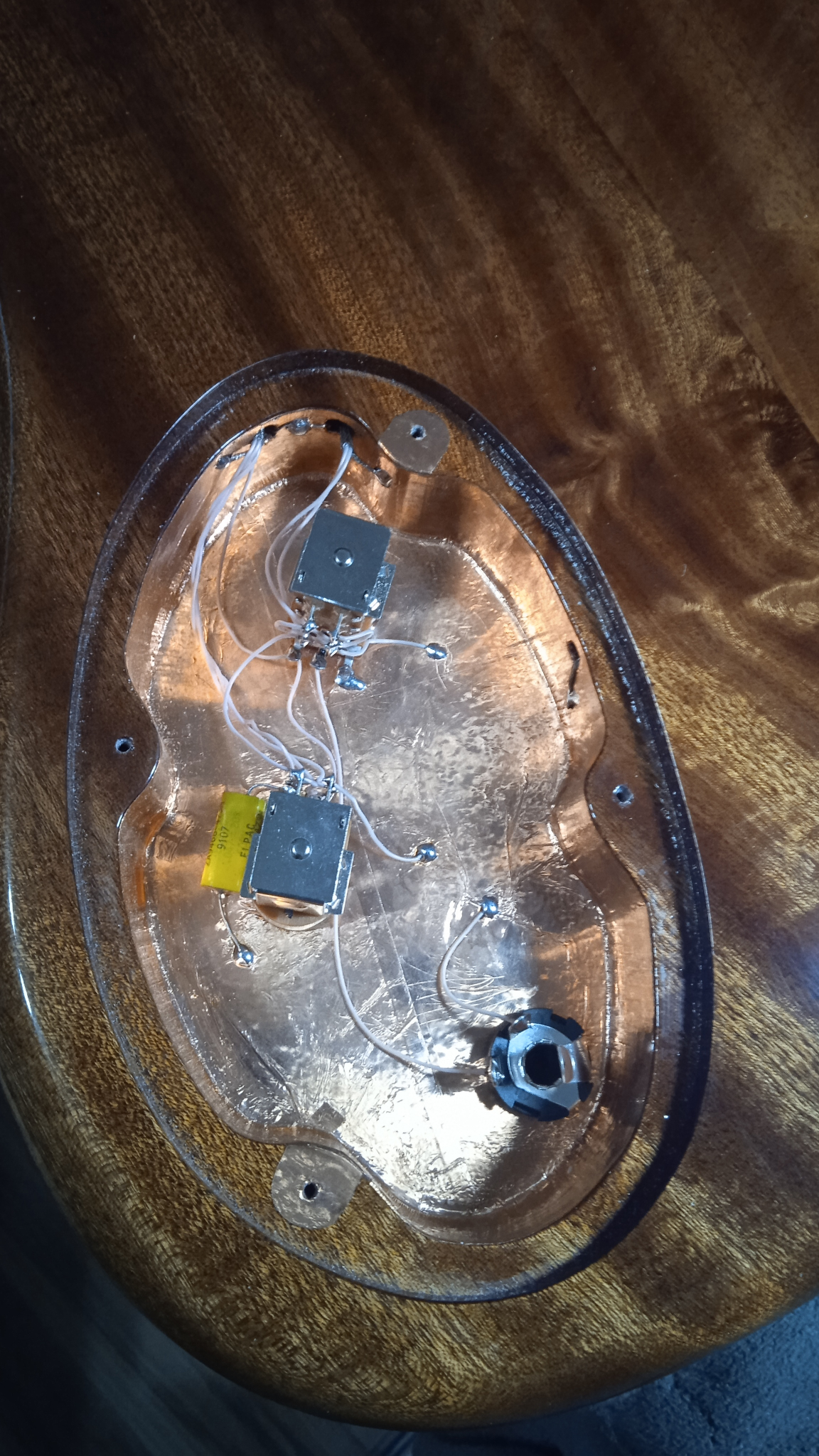

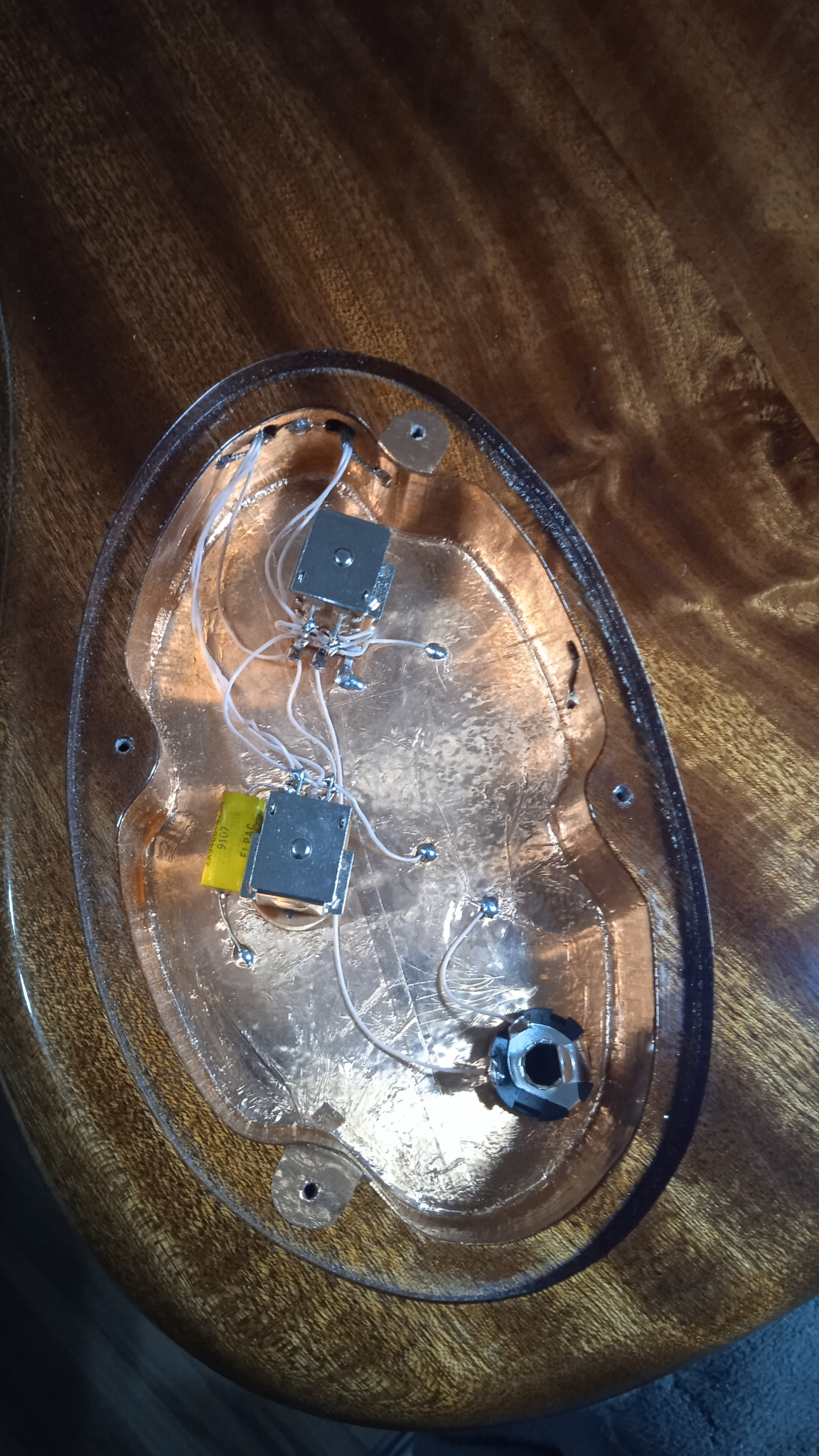

Мой первый блин =)))

p0oh!, Этого деятеля давно пора на дыбу. Абсолютный профан в этом деле, даже не понимает причины и следствия своего фейла.

А гнездо - это наилучший вариант соединения земель, именно на земле гнезда. В этом плане СГ просто идеал для грамотной разводки земли. Клеим медь, прикручиваем все элементы на нее. землю струн паяем на крышку ближайшего пота если это уже было так изначально. Разводим сигнальные земли в воздухе от вывода к выводу потов. И соединяем с землей гнезда. Все! Ничего лишнего, никаких петель и т.п.
