По поводу земляных петель, звезды, и куда ее соединять - уже писали много в теме, но жалко вот некогда мэтрам написать FAQ в одном месте, чтобы было всё понятно. Попробую я, поправьте, если что.
Итак, мы заэкранировали гитару - тоесть, покрыли графитом и (или) фольгой все полости, в которых есть датчики, провода, потенциометры, джеки, и другие радиодетали и схемы. Получилась замкнутая проводящая полость, и не важно с каким она сопротивлением, тоесть графит или фольга. Это все описано много раз в теме. Корпуса потенциометров, переключателей, джека контактируют с этой полостью, просто потому, что мы мы их туда закрепили. Опять же не важно, на графит или на фольгу. Ничего на корпуса не паяем!

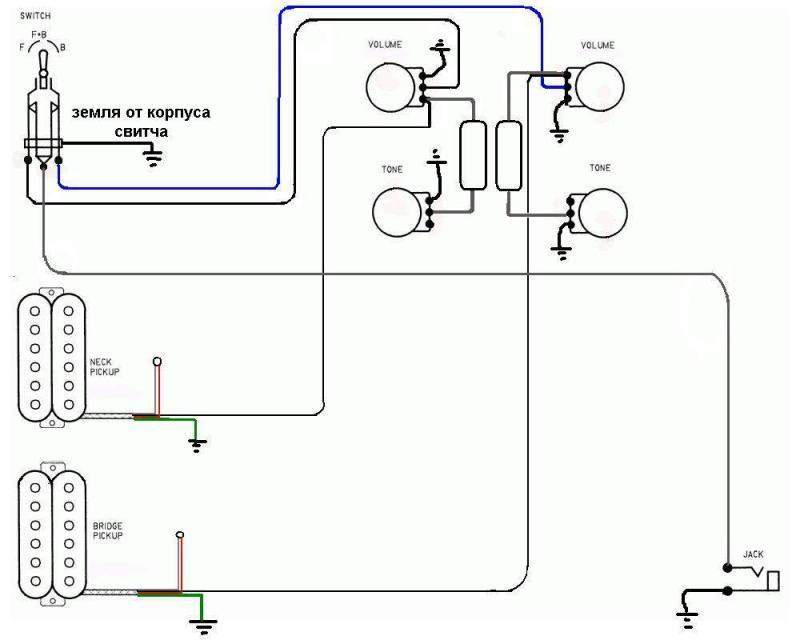

Все земли со схемы мы сводим в одну точку, называемую звездой. И вот тут появляется вопрос - где эту звезду соединить с нашей экранирующей полостью? Надо соединить в одной точке, и желательно ближе к выходному джеку.
На корпус потенциометра вешать звезду можно только тогда, когда земляной контакт (кольцо) джека изолирован от экранирующей полости - или в силу своей конструкции (это бывает нечасто), либо мы специально его изолировали - прокладками, лаком, и т д. Если при неизолированном джеке повесить звезду на потц - будет петля и фон. У кого-то меньше, у кого-то больше, но будет.
Лучше всего сводить звезду только на выходном джеке, который посажен на графит или фольгу. Конструктивно это сделать часто непросто, поэтому имхо, самое простое - свести звезду "в воздухе", изолировать ее термоусадкой, чтобы чего случайно не коснулась, и соединить толстым минимально коротким проводом ее с земляным контактом джека. Нет петель - нет фона. Земля на джеке напрямую - при вставлении джека меньше посторонних звуков.
Бридж и струны, имхо, не надо изолировать. Они должны быть на той же звезде. И вообще, как много раз упоминалось, при правильном экранировании и грамотной распайке без петель все остальные проблемы с фоном и помехами решаются заземлением усилителя. Настоящим.
