еще вопросик
1. какой толщины моножилу брать???
2. как соединить экран с землей??? где именно и как???
ответьте а то я уже мзмок читать((((((

Оффлайн Рыжее_Палево

  • Завсегдатай
  • ***
  • Сообщений: 418
Re: Экранировка гитары
« Ответ #1276 : Июля 11, 2008, 21:43:38 »
1. см. стр. 4
Цитата: ostap_custom от Июля 26, 2006, 09:29:18
моножильный лужёный провод (просто голую медь нельзя - гниёт), сечением 0.35 и лако-тканевый кембрик .......

2. Паяешь землю на клему закрепленную саморезом внутри темброблока. Тут писали что заземлять таким образом полости под датчиками не надо, мол через каналы проводов контакт есть. Но в некоторых инструментах каждую полость описанным мною выше способом заземляют отдельно.

Оффлайн timonk610

  • Новичок
  • *
  • Сообщений: 23
Re: Экранировка гитары
« Ответ #1277 : Июля 11, 2008, 22:03:38 »
блин....как соединить экран(фольга+графит) и вообще землю???? соединить фальгу и крышку тембрблока(где все земли сходяться)???как???

Оффлайн Рыжее_Палево

  • Завсегдатай
  • ***
  • Сообщений: 418
Re: Экранировка гитары
« Ответ #1278 : Июля 11, 2008, 22:11:00 »
Просто прикрутить крышку))) На корпусе в месте стыка с крышкой тоже должен быть напылен графит.
Землю собираешь на одном из корпусов потенциометров, на том котором тебе удобнее. Об этом уже писали ранее, почитай тему с начала. :-)
« Последнее редактирование: Июля 11, 2008, 22:13:51 от Рыжее_Палево »

Оффлайн mux22

  • Опытный
  • ****
  • Сообщений: 774
  • Мухтуту
Re: Экранировка гитары
« Ответ #1279 : Июля 11, 2008, 23:25:01 »
Цитата: Рыжее_Палево от Июля 11, 2008, 21:43:38
2. Паяешь землю на клему закрепленную саморезом внутри темброблока. Тут писали что заземлять таким образом полости под датчиками не надо, мол через каналы проводов контакт есть. Но в некоторых инструментах каждую полость описанным мною выше способом заземляют отдельно.

Имеет смысл, если каналы не прокрашены. И при обостренной паранойе, конечно

Оффлайн timonk610

  • Новичок
  • *
  • Сообщений: 23
Re: Экранировка гитары
« Ответ #1280 : Июля 12, 2008, 00:09:13 »
Рыжее_Палево
ты не понял!!!!!я знаю что графит и фольга при сборке соединяться........вопрос в другом....как мне соединить полученный экран с землей???...что мне к фольге провод припаивать, а другой конец к общей земле???? вроде доходчиво объяснил в чем проблема....

Оффлайн mux22

  • Опытный
  • ****
  • Сообщений: 774
  • Мухтуту
Re: Экранировка гитары
« Ответ #1281 : Июля 12, 2008, 00:13:49 »
timonk610, у тебя разрывы были?

Полученный экран отлично контачит с корпусом потца. Обычно между корпусом потца и экраном одевается специальное кольцо с зубами (не помню, как называется, но всегда есть в комплекте с потцами), которое вгрызается в экран и обеспечивает хороший контакт

Оффлайн timonk610

  • Новичок
  • *
  • Сообщений: 23
Re: Экранировка гитары
« Ответ #1282 : Июля 12, 2008, 00:18:30 »
***Полученный экран отлично контачит с корпусом потца...*** -- вот это и хотел услышать...благодарю mux22.....все опробую....отпишу...

Оффлайн mux22

  • Опытный
  • ****
  • Сообщений: 774
  • Мухтуту
Re: Экранировка гитары
« Ответ #1283 : Июля 12, 2008, 00:22:59 »
timonk610, Кстати говоря, два года назад я задал ровно тот же самый вопрос, будучи в этом деле чуть более чем чайником. Ответ можно посмотреть на третьей странице.

Оффлайн timonk610

  • Новичок
  • *
  • Сообщений: 23
Re: Экранировка гитары
« Ответ #1284 : Июля 12, 2008, 13:05:10 »
седня все проездил....графит не нашел(((((....или фольга или самодельно графит(точить и мешать)?????....что будет лучше???....

Оффлайн Рыжее_Палево

  • Завсегдатай
  • ***
  • Сообщений: 418
Re: Экранировка гитары
« Ответ #1285 : Июля 12, 2008, 16:40:04 »
timonk610, ты что такой дерзский, вот не скажем ничего и будешь в носу ковырять  ;D  Тебе же выше написал что как варинт, на саморез клему с припаянным к ней землей.
В Чип и Дип обычно есть Graphit 33.

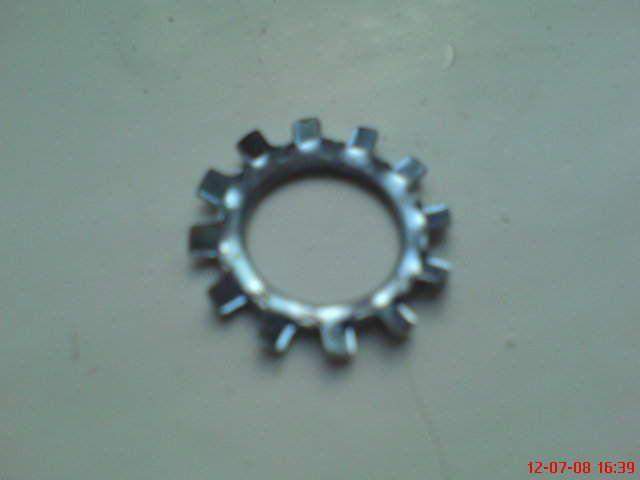

mux22, стопорная шайба.
« Последнее редактирование: Июля 12, 2008, 16:44:49 от Рыжее_Палево »

Оффлайн Iceman

  • Новичок
  • *
  • Сообщений: 51
Re: Экранировка гитары
« Ответ #1286 : Июля 12, 2008, 17:57:41 »
Экранировка опять не сработала. Выяснил что в доме есть зануление это не катит вместо заземления? Электрик сможет ченить сделать? Комбик без гитары с экранированным шнуром жуть как фонит с гейном. И по экранировке вопросик, провода от звучков экранированные поэтому каналы не экранировал (скотчем) а соединил обе полости синглов и темброблока проводами в произвольных местах. На корпусе потца громкости у меня сходятся земли от звучков, экран этих проводов, экран джека и также припаяна нога к корпусу. Звездой считаеся вся поверхность потца или нада чтобы все провода были прямо в одну точку? Паяю неважно, поэтому спрашиваю. Извините кто захотел меня убить.
« Последнее редактирование: Июля 13, 2008, 01:45:41 от Iceman »

Оффлайн Brawn

  • Завсегдатай
  • ***
  • Сообщений: 356
Re: Экранировка гитары
« Ответ #1287 : Июля 13, 2008, 02:35:42 »
Почему надо надо делать распайку моножилой, а не многожильным?

Оффлайн guitarboy

  • Эксперт
  • *****
  • Сообщений: 1559
  • Happy old bluesman
Re: Экранировка гитары
« Ответ #1288 : Июля 13, 2008, 15:34:37 »
timonk610 на стр.№ 30 я постил фотки экрана медной фольгой, глянь может тебе подойдет такой вариант?

Оффлайн kос†о

  • Частый посетитель
  • **
  • Сообщений: 205
Re: Экранировка гитары
« Ответ #1289 : Июля 13, 2008, 15:42:32 »
ну шо после освоения темы отчёт май...
ыкранирован был аштон страт за 3500... издававший жуткие помехи и умеющий принимать радиво  :)
в итоге аццкий шум ищез при прикосновении к струнам уровень шума не меняиццо (раньше становилась тише теперь тихо всегда)
также выяснилось шо 4 метра гитарного кабла по проель за 30 рублёв аццки шумят и собирают всю срань со всей округи  :o
другими словами кабель шумит сильнее чем гитара када его в гитару фтыкаю даже тише становиццо
звук... як ни странно стал поблагороднее рычать стала поблагородней и глубже  :D
таки датчеги поминяю кстати шо порадовало гитарко оказалась из древа...
итаг фотки
проводка до


проводка после..
развёл неким безымянным экранированным двухжильным кабелем по 22 рубля метор
што интерестно 90см ушло вот бы не подумал...
всё разведено им
конденсаторы поменял на более приличные...


и заэкранировал фольгой...
КСТАТи может ГУРУ сего форума подскажут что за безымянное китайское дерево було использовано ?


вот...  :)
