Re: Экранировка гитары
« Ответ #1485 : Августа 25, 2008, 15:37:51 »
Цитата: AIK от Августа 25, 2008, 15:06:41
купил припой с содержанием 3,5% серебра для пайки компонентов hi-fi и hi-end аппаратуры, на вкладыше написано с каналом флюса марки 5013, я не пойму нужно ли при пайке использовать канифоль?
Обязательно нужно использовать канифоль!
Только желательно её растворить в спирте.
Флюс в припое нужен для облегчения пайки.

Оффлайн AlexAlex

  • Завсегдатай
  • ***
  • Сообщений: 460
Re: Экранировка гитары
« Ответ #1486 : Августа 25, 2008, 16:48:07 »
От спирта пожара на рабочем месте не будет?

Оффлайн sapun

  • Завсегдатай
  • ***
  • Сообщений: 395
  • Shit Happends
Re: Экранировка гитары
« Ответ #1487 : Августа 25, 2008, 17:04:58 »
AlexAlex, а зачем паяльник в эту аццкую смесь макать? даёш пипетко!

Оффлайн Brawn

  • Завсегдатай
  • ***
  • Сообщений: 356
Re: Экранировка гитары
« Ответ #1488 : Августа 25, 2008, 17:32:18 »
Пипетка и маленькая кисточка спасут мир)))

Оффлайн Alexfa

  • Частый посетитель
  • **
  • Сообщений: 179
Re: Экранировка гитары
« Ответ #1489 : Августа 25, 2008, 18:12:38 »
Серебра-то маловато...

Оффлайн pawel-pawel

  • Эксперт
  • *****
  • Сообщений: 1576
  • ёптеть...рок-н-ролл жив!!!
Re: Экранировка гитары
« Ответ #1490 : Августа 25, 2008, 23:04:38 »
... блин... не радиолюбители, а Ван Хельсинги какие-то... серебро... чеснок... осиновые колья...

Оффлайн maratik

  • Новичок
  • *
  • Сообщений: 59
Re: Экранировка гитары
« Ответ #1491 : Августа 26, 2008, 19:27:47 »
повторю свой вопрос.

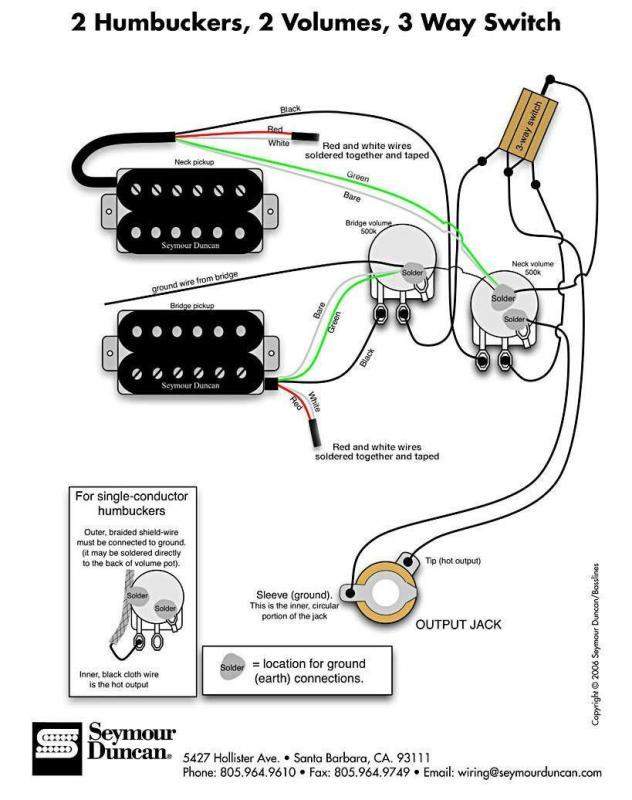

на этой схеме показано что нужно использовать только черный,  зеленый провод и еще экран. но на моей гитаре (PRS SE Custom) у звучков были задействованы только черный и красный провод, а вот куда они были запаяны я не припомню. фотки делал, но получились они довольно паршивые и ничего толком непонятно. еще есть белый, зеленый и экран, все они были заизолированы.  боюсь, что спаяю не туда потом придется переделывать, а так хочется сделать все сразу и хорошо   :selfmade2: что делать?
« Последнее редактирование: Августа 26, 2008, 19:29:29 от maratik »

Оффлайн Shade

  • Живу на форуме
  • *******
  • Сообщений: 37584
  • Гитарный мастер Сураев
Re: Экранировка гитары
« Ответ #1492 : Августа 26, 2008, 20:25:27 »
maratik, специально для тебя в самом первом посте была написано что лучше для начала зарисовать как была схема спаяна изначально

из твоего поста я мало чо разобрал...
вообще на любом датчике по сути юзается 2 провода - один на землю другой на сигнал, также заземляется экран провода датчика.
2 других провода это выходы катушек которые спаяны между собой. их обычно изолируют.но когда хотят замутить отсечку то их коротят на землю через пушпул например.

на рисунке - датчики сеймур, а у тебя другие датчики
цвета кодировки скорее всего другие
« Последнее редактирование: Августа 26, 2008, 20:32:30 от Shade »

Оффлайн maratik

  • Новичок
  • *
  • Сообщений: 59
Re: Экранировка гитары
« Ответ #1493 : Августа 26, 2008, 20:33:17 »
Shade,  ясно. ладна, попробую. если что, перепаяю.

Оффлайн maratik

  • Новичок
  • *
  • Сообщений: 59
Re: Экранировка гитары
« Ответ #1494 : Августа 26, 2008, 23:51:30 »
странно... спаял точно по схеме, но работает только нековый датчик.  :( что я сделал не так?   ???

Оффлайн maratik

  • Новичок
  • *
  • Сообщений: 59
Re: Экранировка гитары
« Ответ #1495 : Августа 27, 2008, 17:58:37 »
вопрос лично к AZG, : а чем провод НВ-1 (или НВ-5) хуже провода МГТФ? ведь НВ это вроде бы как моножила...притом луженая....почему советует использовать все таки МГТФ.   ???

Оффлайн mux22

  • Опытный
  • ****
  • Сообщений: 774
  • Мухтуту
Re: Экранировка гитары
« Ответ #1496 : Августа 27, 2008, 18:28:55 »
Цитата: pawel-pawel от Августа 25, 2008, 23:04:38
... блин... не радиолюбители, а Ван Хельсинги какие-то... серебро... чеснок... осиновые колья...
Хихихи, это верно :)

maratik, все что угодно. Проверяй схему, прозванивай тестером узлы.

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 92970
  • Санкт-Петербург
    • AZG CUSTOM
Re: Экранировка гитары
« Ответ #1497 : Августа 27, 2008, 18:40:42 »
Цитата: maratik от Августа 27, 2008, 17:58:37
вопрос лично к AZG, : а чем провод НВ-1 (или НВ-5) хуже провода МГТФ? ведь НВ это вроде бы как моножила...притом луженая....почему советует использовать все таки МГТФ.   ???

Я НВ не встречал. Сделай фотку...

Оффлайн maratik

  • Новичок
  • *
  • Сообщений: 59
Re: Экранировка гитары
« Ответ #1498 : Августа 27, 2008, 18:55:40 »

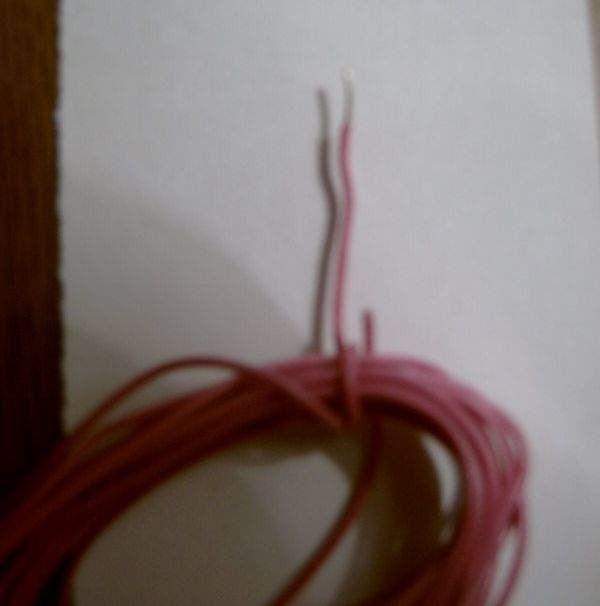

качество конечно не ахти....фотик древний....надеюсь разберетесь  :lupa:

Оффлайн maratik

  • Новичок
  • *
  • Сообщений: 59
Re: Экранировка гитары
« Ответ #1499 : Августа 27, 2008, 19:02:03 »

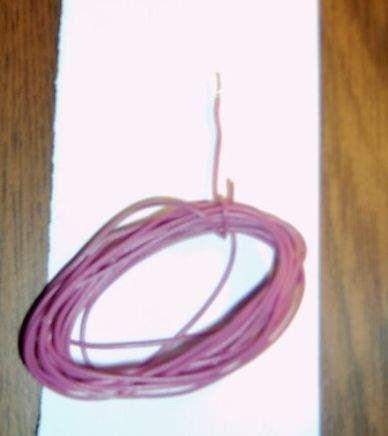

вот еще...мож здесь лучше видно будет
