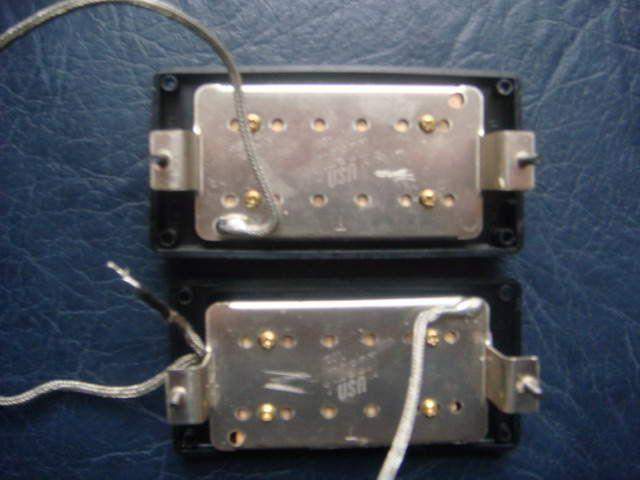

На каждом датчике один из четырех проводов голый без оплетки. Нужно ли на него одевать кембрик, чтобы он не контачил с экраном до звезды? В принципе, я его уже нацепил. Это очень плохо? Еще не поздно снять.

Shade, глюки поймал?

нет, но воняет жуть

Заэкранировал, распял фона меньше не стало. При убирании руки с бриджа фона болшьше . Распайка как было до экранировки т.е стандартная Gibsonовская. Звук стал вялый. Help

mux22  Мастеров здесь нету: ХМАО г. Урай. Где конкретно ошибки? Распаять все земли на корпус потца громкости?
 Менять провода от звукоснимателей не собираюсь, просто усадил в термоусадку, чтоб не было землянных петель.

MatRiks_zZz, от звукоснимателей провода менять не надо!

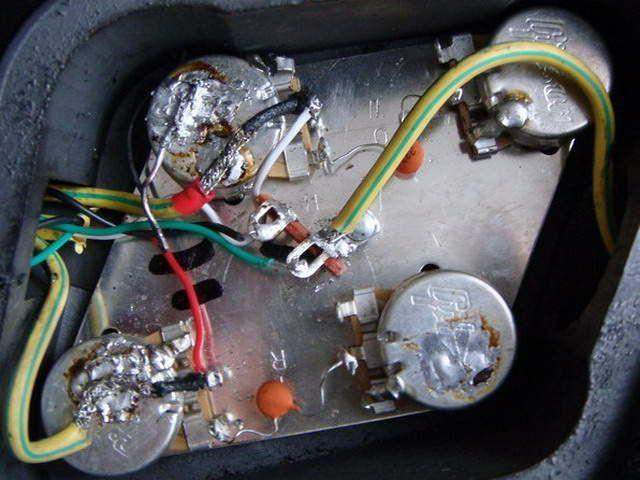

Я в таких гитарах (с пластиной под потенциометрами) просто все земли собирал на корпусе одного потца громкости (в том числе оплетку с обоих датчиков, крайний вывод соседнего потца громкости и ноги конденсаторов). Туда же кидаешь провод от бриджа, провод, заземляющий переключалку и провод, идущий к земляному контакту гнезда.

В итоге на пластине висят только корпуса потенциометров, а ни с чем иным она не связана.

Прыщ в центре пластины я бы вообще срубил под корень.

Потенциометры громкости подключаются по-другому, смотри схемы на seymourduncan.com, раздел support. Есть два варианта, с зависимыми громкостями и независимыми, учти это.

Shade, да достаточно просто заземлить переключалку. Если нормальное графитовое покрытие, полости заземлять саморезом уже не надо (по моему опыту).

Распаял. Фона нету. Пайка ужас. Будем набирать экспиренс.

MatRiks_zZz, во, теперь хоть схема правильная )
