Оффлайн Kolos

  • Новичок
  • *
  • Сообщений: 39
Re: Экранировка гитары
« Ответ #4410 : Августа 01, 2010, 21:23:42 »
угу, паял.

... и добавил:

я еще помню извращением занимался - грел над плитой большой лист текстолита и снимал с него медную фольгу для экрана :D

зы вонища стояла, как на свалке, где бомжи платы жгут))
;D

Оффлайн Shade

  • Живу на форуме
  • *******
  • Сообщений: 37584
  • Гитарный мастер Сураев
Re: Экранировка гитары
« Ответ #4411 : Августа 01, 2010, 22:20:30 »
 :pozor: :crazy:

Оффлайн ArtKun

  • Опытный
  • ****
  • Сообщений: 697
Re: Экранировка гитары
« Ответ #4412 : Августа 01, 2010, 22:25:57 »
Всех приветствую. Я уже не знаю, куда обратиться, пересмотрел кучу сайтов и форумов, но ничего даже близкого к моей... хм...проблеме так и не нашел. В общем в чем дело.

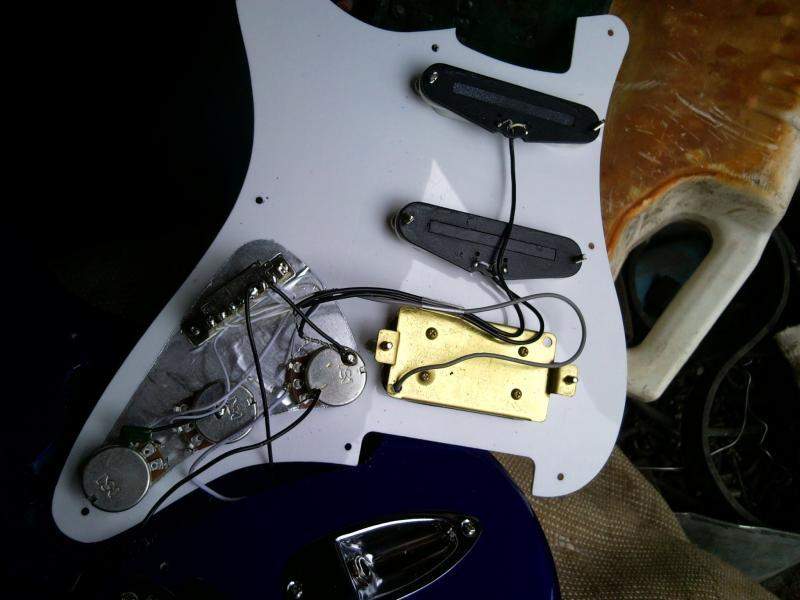

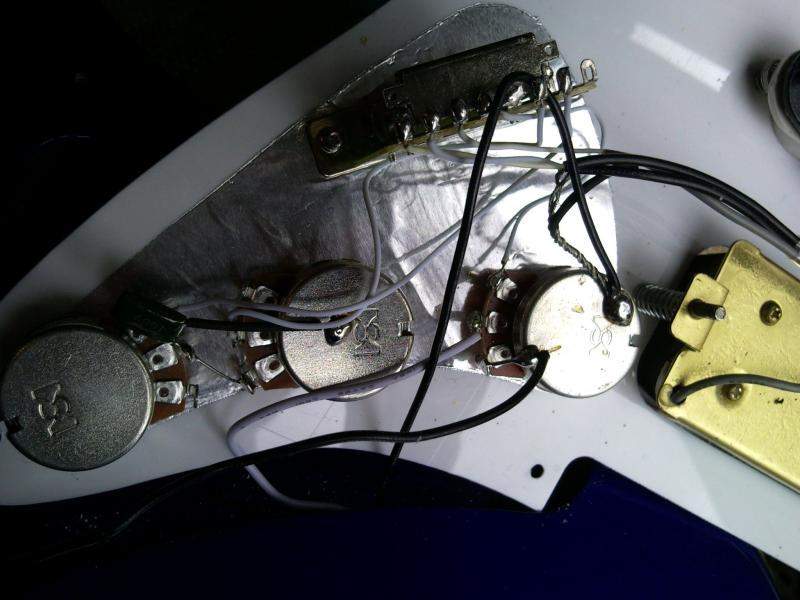

Купил Squier Affinity Fat Strat. Гитарой очень доволен, но есть серьезный недостаток - фонит очень сильно. Комбик - VOX Pathfinder 15R, педаль Boss DS-1. Перечитал много статей об экранировании, в принципе, разбираюсь в электронике. Значит как делал: обклеил все фольгой, вместо токопроводящего клея - клей момент, обувной :) По сравнению с заводской распайкой изменил только то что провод от тремоло машинки вместо корпуса потца громкости  припаял к фольге в деке. Но фонит, причем не меньше (вроде) чем было. Следовал согласно инструкциям вот этой http://forum.gitarizm.ru/showthread.php?t=8164 статьи. Автор постоянно указывает на эту http://www.seymourduncan.com/support/wiring-diagrams/schematics.php?schematic=1h_2s_1v_2t_5w схему, будто у него гитара распаяна так. Но у меня нет! Совсем по-другому. И если перепаять все согласно той схеме, то звука у меня нет, есть фон, при любом положении переключатель датчиков одинаковый. Но я уже перепаял, только потом понял, что фотки оригинальной моей распайки вышли нечеткие, и восстановить все не смог. В интернете схем подобных моей не нашел. На фотках показано, как все было в оригинале. Если кто сможет расшифровать полностью, или кому эта схема знакома, напишите, буду очень благодарен. А пока, я спаял все настолько точно, как смог, в итоге работает все за исключением регуляторов тона, обоих. В чем ошибка? Ну и самое главное: а как, собственно, распаять именно мой экземпляр так, чтобы был толк от экранировки?
« Последнее редактирование: Августа 01, 2010, 22:29:31 от ArtKun »

Оффлайн kinoman

  • Живу на форуме
  • *******
  • Сообщений: 19803
  • Тут каг бе подпись.
Re: Экранировка гитары
« Ответ #4413 : Августа 01, 2010, 22:36:19 »
фольга на корпусе без дырок и имеет контакт с общим проводом?

... и добавил:

причем во 2ом, 3ем и 5ом положениях переключателя фонить будет в любом случае.

... и добавил:

тоны не работают из-за ошибок в монтаже, смотри внимательней.
« Последнее редактирование: Августа 01, 2010, 22:40:03 от kinoman »

Оффлайн ArtKun

  • Опытный
  • ****
  • Сообщений: 697
Re: Экранировка гитары
« Ответ #4414 : Августа 01, 2010, 23:11:20 »
фольга на корпусе без дырок и имеет контакт с общим проводом?

... и добавил:

причем во 2ом, 3ем и 5ом положениях переключателя фонить будет в любом случае.

... и добавил:

тоны не работают из-за ошибок в монтаже, смотри внимательней.
1. Да
2. Ну на хамбакере-то как бы...не должен
3. Смотрел - не получается :)

Оффлайн Kolos

  • Новичок
  • *
  • Сообщений: 39
Re: Экранировка гитары
« Ответ #4415 : Августа 01, 2010, 23:12:16 »
ArtKun, Вроде твоя схемка: http://www.seymourduncan.ru/new/s/lil_hb_2sings_1vol_2tone_5w.jpg Если не то, то ищи здесь: http://www.seymourduncan.ru/?s По крайней мере не в точь точь, но разобраться по примеру сможешь.

Оффлайн ArtKun

  • Опытный
  • ****
  • Сообщений: 697
Re: Экранировка гитары
« Ответ #4416 : Августа 01, 2010, 23:18:06 »
ArtKun, Вроде твоя схемка: http://www.seymourduncan.ru/new/s/lil_hb_2sings_1vol_2tone_5w.jpg Если не то, то ищи здесь: http://www.seymourduncan.ru/?s По крайней мере не в точь точь, но разобраться по примеру сможешь.
Неа, во первых потому что у меня от хамбакера идет всего два провода земля  и белый. Во вторых, среднее ухо 3 потца не соединяется вообще никак с 1 ухом 2 потца, а идет сразу на корпус. Ну и так далее. С переключателем бардак какой то получается. Почти все схемы на этом сайте пересмотрел, моей нет, и разобраться по примеру не получается :)

Оффлайн kynep

  • Ветеран форума
  • ******
  • Сообщений: 6823
  • Руби МиТоЛ!!!
Re: Экранировка гитары
« Ответ #4417 : Августа 01, 2010, 23:21:14 »
ArtKun, хамб китай, два остальных провода внутри запаяны. Смотри на предложенную схему и паяй по ней, не нужно самодеятельности.

З.Ы. Я вообще отключил тоны, нах они не нужны. Без них звук прозрачней стал.  :)

Оффлайн ArtKun

  • Опытный
  • ****
  • Сообщений: 697
Re: Экранировка гитары
« Ответ #4418 : Августа 01, 2010, 23:34:21 »
ArtKun, хамб китай, два остальных провода внутри запаяны. Смотри на предложенную схему и паяй по ней, не нужно самодеятельности.

Так я ж ведь и говорю: спаял по ней - ничего не работает, звука нет, сплошной фон, в любом положении переключателя абсолютно одинаковый, реакции на переключатель вообще никакой. Ну завтра еще раз попробую, утра вечера мудренее. И еще... что это за штучка, соединяющая 2 и 6 контакты переключателя на схеме? :)

Оффлайн kynep

  • Ветеран форума
  • ******
  • Сообщений: 6823
  • Руби МиТоЛ!!!
Re: Экранировка гитары
« Ответ #4419 : Августа 01, 2010, 23:48:42 »
ArtKun, у тебя тестер есть? Если есть, то подключай один щуп на средний контакт переключателя, это общий выход, на твоих фото. Нижние(левые) 3 контакта - туда паяются датчики, на 3 верхних, точней на 2 из трех, паяются тоны. Попробуй сначала без тонов. потом тестером найди контакты на которые подается сигнал при включении переключателя на синглы(положения переключателя 1 - нек, 2 - нек + мидл,  3 - мидл), и паяй туда тоны, на нек и на мидл. На хамб тон не нужен.

Оффлайн ArtKun

  • Опытный
  • ****
  • Сообщений: 697
Re: Экранировка гитары
« Ответ #4420 : Августа 02, 2010, 00:01:20 »
kynep, спасибо, попробую завтра. А с экранировкой что делать?

Оффлайн Kolos

  • Новичок
  • *
  • Сообщений: 39
Re: Экранировка гитары
« Ответ #4421 : Августа 02, 2010, 00:01:52 »
ArtKun,Имхо аналогичная схема http://www.seymourduncan.ru/new/s/3singlecoils_1vol_2tones.jpg Только вместо сингла хамб стоит, но принцип тотже. Завтра могу тебе схему нарисовать, а щас уже поздно, спать ложусь.
« Последнее редактирование: Августа 02, 2010, 00:04:08 от Kolos »

Оффлайн ArtKun

  • Опытный
  • ****
  • Сообщений: 697
Re: Экранировка гитары
« Ответ #4422 : Августа 02, 2010, 00:16:04 »
ArtKun,Имхо аналогичная схема http://www.seymourduncan.ru/new/s/3singlecoils_1vol_2tones.jpg Только вместо сингла хамб стоит, но принцип тотже. Завтра могу тебе схему нарисовать, а щас уже поздно, спать ложусь.
Буду очень благодарен :)

Оффлайн Kolos

  • Новичок
  • *
  • Сообщений: 39
Re: Экранировка гитары
« Ответ #4423 : Августа 02, 2010, 19:05:35 »
ArtKun, Как и обещал:
http://pikucha.ru/604253/image.jpeg

Оффлайн Bloody

  • Новичок
  • *
  • Сообщений: 17
Re: Экранировка гитары
« Ответ #4424 : Августа 07, 2010, 17:41:51 »
Всем привет. Подскажите при экранировании фольгой полости звучков надо соединять между собой экранированным проводом. Куда поять его плетеный экран? или пускай себе висит?
