Автор Тема: Экранировка гитары  (Прочитано 1262325 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн akl

  • Живу на форуме
  • *******
  • Сообщений: 8114
  • не шарю ваще
Re: Экранировка гитары
« Ответ #7290 : Марта 26, 2013, 15:50:46 »
не, ниче не двигал. в другой усилок включал - то же. у меня нигде не шумит вообще. а радио ловится по всей комнате :7: и раньше оно с такой силой  не ловилось. не знаю что там, может соседи что-то намудрили, или в кабеле напряжение поднялось, бесовщина какая-то :pozor:

Оффлайн andrei_kob

  • Живу на форуме
  • *******
  • Сообщений: 18673
  • King's Kids
    • King's Kids
Re: Экранировка гитары
« Ответ #7291 : Марта 26, 2013, 15:57:16 »
шнур? распайка датчиков? - радио ловится только на хорошую антенну  :hitrez:

Оффлайн akl

  • Живу на форуме
  • *******
  • Сообщений: 8114
  • не шарю ваще
Re: Экранировка гитары
« Ответ #7292 : Марта 26, 2013, 15:58:48 »
andrei_kob, суть то в том, что ничего не менялось, а радио усилилось ??? говорят это скорее всего просто мощность радиопередатчика именно антенного усилили, а кабельная радиоточка не при чем.

Оффлайн DNegreanuWSOP

  • Новичок
  • *
  • Сообщений: 94
  • High Voltage Rock and Roll
Re: Экранировка гитары
« Ответ #7293 : Марта 26, 2013, 16:17:59 »
andrei_kob, суть то в том, что ничего не менялось, а радио усилилось ??? говорят это скорее всего просто мощность радиопередатчика именно антенного усилили, а кабельная радиоточка не при чем.
Замути себе металлическую клетку, как в одном шпионском боевике, правда там  товарищ прятал свой комп от правительственных агентов, но и от радио должна помочь ;)

Оффлайн akl

  • Живу на форуме
  • *******
  • Сообщений: 8114
  • не шарю ваще
Re: Экранировка гитары
« Ответ #7294 : Марта 26, 2013, 16:50:47 »
думаю пока обойдусь шапочной из фольги и свинцовыми трусами. а там видно будет, может запеленгую радиовышку и взорву её к чертям

Оффлайн king94

  • Частый посетитель
  • **
  • Сообщений: 120
Re: Экранировка гитары
« Ответ #7295 : Марта 27, 2013, 11:27:37 »
Я слушал чуваков, у которых когда гитарист играть переставал шел какойто возбуд и у всех закладывало уши, поэтмоу чувак играл без остановки :D
бедняжка))
слава богу что не у всей группы такое, а то все бы играли без остановки
народ бы и не понял когда аплодисменты подавать :)

... и добавил:

люди прошу сделать вывод по поводу моего экранирования
все таки не поленился прочесть около 70 страниц
и немного был запутан...

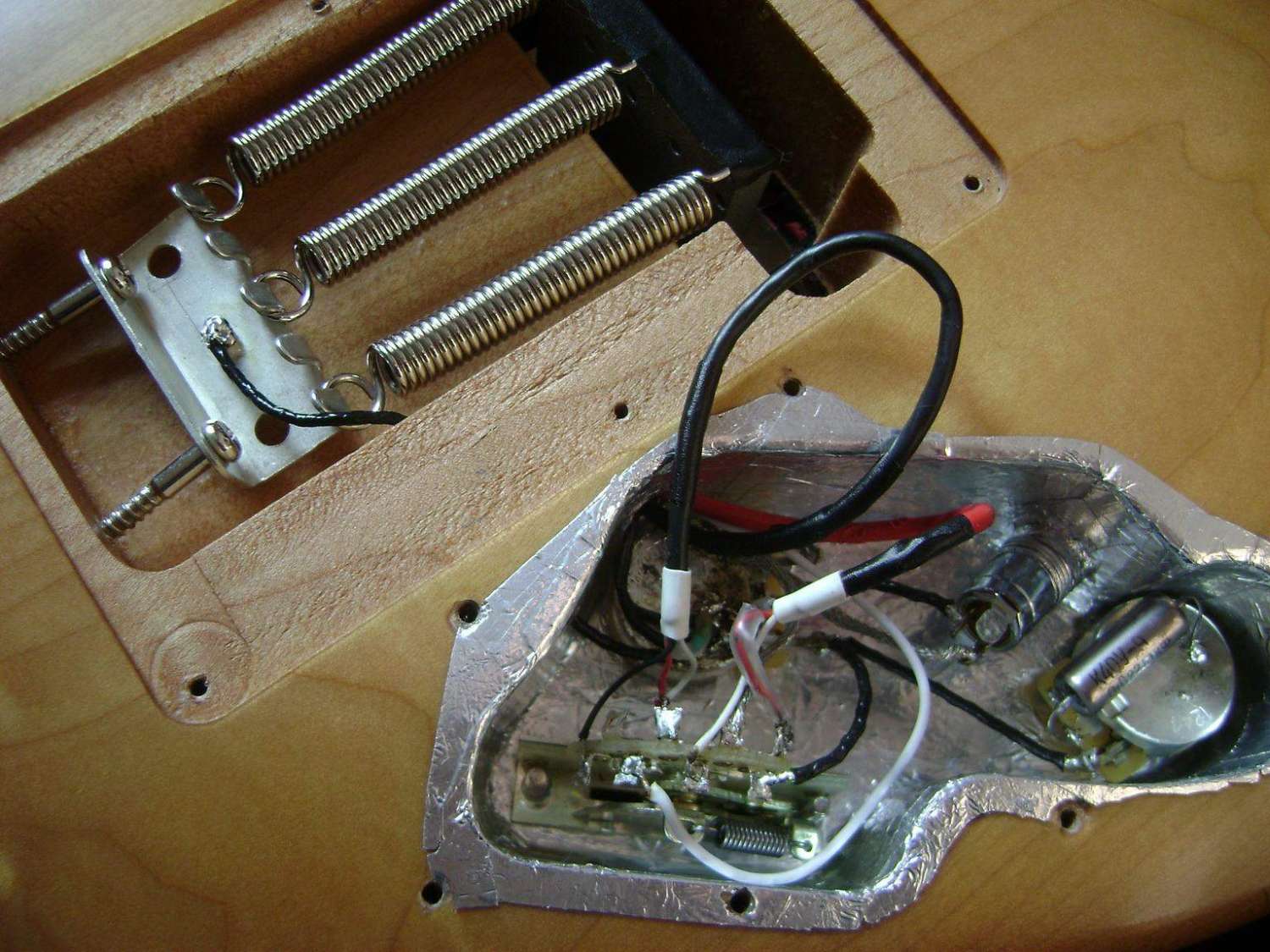

вообщем судя по моему фото на 484 странице хочу от вас уточнения

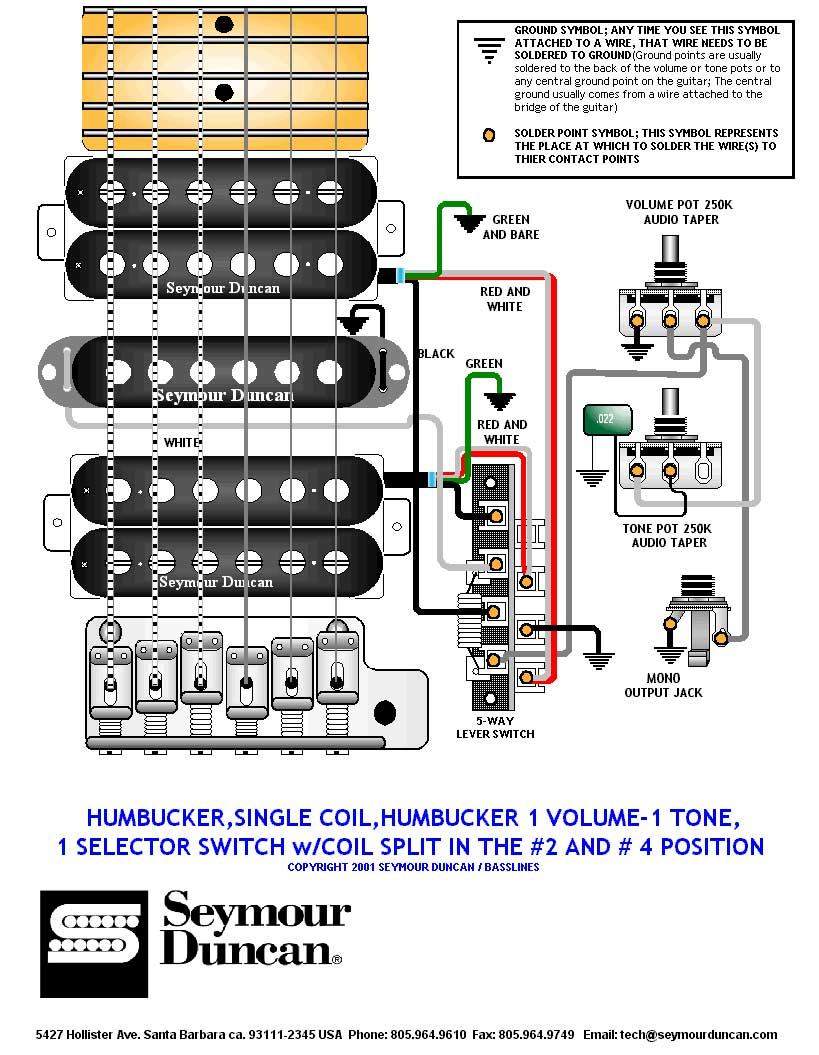

делала спайку по схеме (см.фото)

1. Было написано что только один компонент в темброблоке должен
соприкасаться с экраном (графит/ фольга) болты которые регулируют высоту звучков к этому не относится,
у меня соприкасается всё: два пота, переключатель (ц.джэк изолировал по предыдущему совету), значит надо изолировать и переключатель и тон, а "vol" оставить?

2. Задавал вопрос по поводу моего звучка "Сеймура Пёрли Гейтс" в бридже, написали что конструкция такая, и что от фона не уйти, но фон от этого датчика только если я нахожусь вблизи компа или очень близко к комбарю, вообщем, электроники;
снгл(стоковый) это понятно; нэк (стоковый) - вот он вообще звучит и не фонит будь ты вблизи к компу или комбарю или нет. Из-за SD или сингла надо перемешаться в разные стороны. Неужели этой проблемы не избежать? Может есть какой-то хитрый способ? изъятия этого датчика не предлагать :)

надеюсь понятно описал
Прошу не критиковать, и за то, что повторно задаюсь, т.к. придирчив звучанию
и хочу получить максимально положительный результат, чтобы время не было потрачено зря


заранее всем огромное спасибо!
« Последнее редактирование: Марта 28, 2013, 00:16:14 от king94 »

Оффлайн Виталий Коваленко

  • Завсегдатай
  • ***
  • Сообщений: 328
  • GuitarPlayer.Ru fan!
Re: Экранировка гитары
« Ответ #7296 : Марта 27, 2013, 22:40:33 »
А что вы думаете об этих средствах? по описанию не хуже графита и эмилака а стоят в 2-3 раза меньше

ТОКОПРОВОДЯЩИЙ АКТИВАТОР ПОВЕРХНОСТИ  "КОНТАКТ"

 Свойства и назначения: Токопроводящий аэрозоль предназначен, для нанесения на поверхности диэлектриков (камень, пластмасса, стекло, дерево, керамика, пластики, бетон и др.), с целью создания токопроводящего слоя перед нанесением порошковых покрытий. "Контакт" существенно облегчает нанесение порошковой краски в труднодоступные места изделий, а так же при повторном окрашивании изделий и нанесении на зашпаклеванную или загрунтованную поверхность. Объем: 400 мл.

 АЭРОЗОЛЬНЫЙ ГРУНТ BODY 425 ZINC SPOT MIG
ОПИСАНИЕ:
Однокомпонентный быстросохнущий антикоррозийный грунт с большим содержанием цинка и превосходной токопроводящей способностью. Изготовлен на основе комбинации акриловых смол с добавлением цинка. Применяется на поверхностях, предназначенных для контактно-точечной сварке (SPOT) и дуговой сварке плавящимся металлическим электродом в среде инертного газа (MIG). Не содержит хроматов свинца.
ПРИГОДНЫЕ ДЛЯ НАНЕСЕНИЯ ПОВЕРХНОСТИ:
– сталь
– сварные швы
ОСОБЫЕ УКАЗАНИЯ:
Не использовать в закрытых помещениях. Не нагревать. Не подвергать воздействию открытого огня. Может быть окрашен алкидными, акриловым и другими красками. Не наносить более одного слоя толщиной, не превышающей 10–20 мкм.
ПРАВИЛА ПРИМЕНЕНИЯ:
Продукт готов к применению.

Оффлайн Shade

  • Живу на форуме
  • *******
  • Сообщений: 37872
  • Гитарный мастер Сураев
Re: Экранировка гитары
« Ответ #7297 : Марта 27, 2013, 23:15:08 »
Хрень все это

Оффлайн iZEP

  • Живу на форуме
  • *******
  • Сообщений: 21049
  • .._ .__. .. __.. _.. .._
Re: Экранировка гитары
« Ответ #7298 : Марта 28, 2013, 09:13:19 »
пригодные для нанесения: дерево не указано ;)

Оффлайн Mishok

  • Эксперт
  • *****
  • Сообщений: 2470
  • ♠ ♣ ♥ ♦
Re: Экранировка гитары
« Ответ #7299 : Марта 28, 2013, 09:45:38 »
1. Было написано что только один компонент в темброблоке должен
соприкасаться с экраном (графит/ фольга) болты которые регулируют высоту звучков к этому не относится,
у меня соприкасается всё: два пота, переключатель (ц.джэк изолировал по предыдущему совету), значит надо изолировать и переключатель и тон, а "vol" оставить?
Извиняюсь, если не правильно понял вопрос.  ??? Компоненты должны соединяться с экраном один раз. Если потенциометры соприкасаются с экраном через корпус, то не надо соединять их земляные контакты дополнительно. Не должны соприкасаться контакты земли и сигнала. На схеме, вроде, всё правильно. Мультиметр при проверке этих штук незаменим.

Оффлайн king94

  • Частый посетитель
  • **
  • Сообщений: 120
Re: Экранировка гитары
« Ответ #7300 : Марта 28, 2013, 10:32:04 »
Извиняюсь, если не правильно понял вопрос.  ??? Компоненты должны соединяться с экраном один раз. Если потенциометры соприкасаются с экраном через корпус, то не надо соединять их земляные контакты дополнительно. Не должны соприкасаться контакты земли и сигнала. На схеме, вроде, всё правильно. Мультиметр при проверке этих штук незаменим.

два потенциометра соприкасаются шайбами (гайками) и переключатель своим корпусом
следовательно на землю пускать только джек, ибо он изолирован
ес?

Оффлайн Mishok

  • Эксперт
  • *****
  • Сообщений: 2470
  • ♠ ♣ ♥ ♦
Re: Экранировка гитары
« Ответ #7301 : Марта 28, 2013, 10:39:09 »
два потенциометра соприкасаются шайбами (гайками)
Шайба с шайбой в смысле? И оба с экраном соединены?

... и добавил:

Если так, то надо сделать так, чтобы потенциометры корпусами, шайбами, гайками и т.п. между собой не касались. Земляные контакты у них идут через экран. Для верности надо "прозвонить" контакт между корпусами потенциометров.

... и добавил:

Судя по фотке, если мы про это говорим, там нормально всё.

 ???
« Последнее редактирование: Марта 28, 2013, 10:46:28 от Mishok »

Оффлайн GeorgeM

  • Ветеран форума
  • ******
  • Сообщений: 5430
  • тайный агент sovietguitars.com на ГП
Re: Экранировка гитары
« Ответ #7302 : Марта 28, 2013, 11:22:38 »
и чего ж тут нормального? одни петли, а сигналдьная земля на тембр - вообще по экрану идёт.
Разобрать нафиг и сделать по хорошему!

Оффлайн king94

  • Частый посетитель
  • **
  • Сообщений: 120
Re: Экранировка гитары
« Ответ #7303 : Марта 28, 2013, 11:31:06 »
Шайба с шайбой в смысле? И оба с экраном соединены?
т.е. шайбы (их 2: 1 на корпусе и 1 на тембрблоке)

тот который в тембрблоке, они упираются в фольгу
но прочитав там указано что один потенциометр должен соприкасаться c экраном и все, канеш между собой (vol и tone) не должный соприкасаться, это само собой!
судя по всему надо изолировать шайбу одного потца (tone) и корпус 5way switch от экрана, и провести землю на один потц который не изолирован (это vol) где собирается вся земля
или оставить все как есть, и убрать провода с корпуса потенциометра (vol), т.е. землю,
ибо заземление все идет через шайбы и корпуса переключателя (не корпуса потцов)


... и добавил:

правильно?
« Последнее редактирование: Марта 28, 2013, 11:40:43 от king94 »

Оффлайн Mishok

  • Эксперт
  • *****
  • Сообщений: 2470
  • ♠ ♣ ♥ ♦
Re: Экранировка гитары
« Ответ #7304 : Марта 28, 2013, 11:59:49 »
сигналдьная земля на тембр - вообще по экрану идёт.
Что значит "по экрану идёт"?

Вообще наду гуру, что-то нить логики от меня уходит. :pozor:

А что у тебя запаяно на корпус громкости? По фотке плохо видно.
