в прошлом сообщении писал:
судя по всему надо изолировать шайбу одного потца (tone) и корпус 5way switch от экрана,

нет. если у тебя на них никакие провода не приходят - пускай сидят корпусами на экране.

и провести землю на один потц который не изолирован (это vol) где собирается вся земля

да. и проверить развязку экрана с выходным гнездомм.

Радио России исчезло вернее в кабеле то оно есть, но гитарой больше не ловится.  чудеса видимо они антенну свою там крутят и она то в мою сторону поворачивается, то отворачивается

 Я таки попробовал как увидел на одной из распаек ибанеза  -

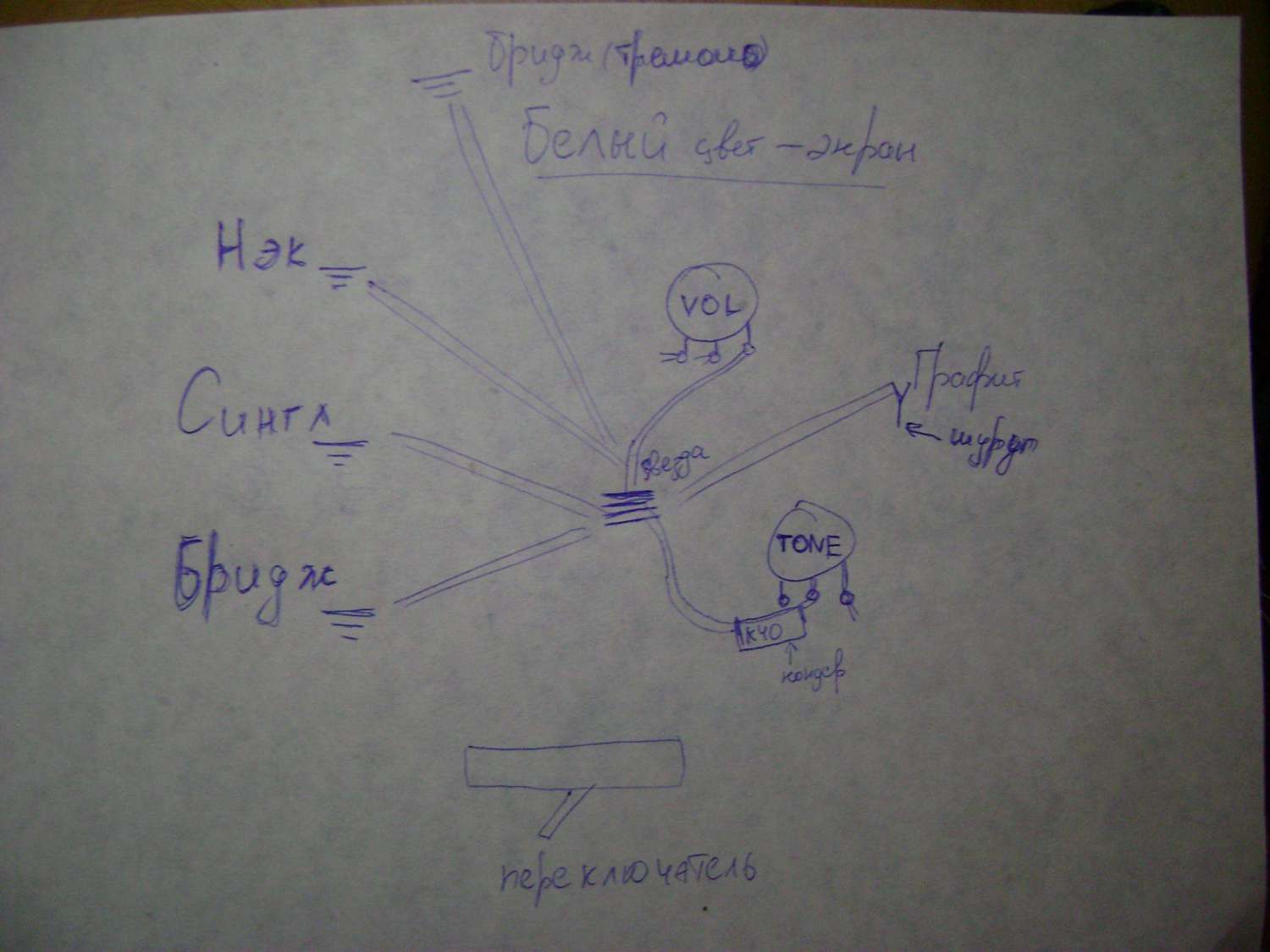

общие и экраны собрал не на вольюме, а на отдельномкольце из оплётки, припаянной к лепесткам изолированной стойки. все - общие сигнала, экраны хамбов, корпуса потов-пушпулов, переключателя, бриджа
-всё свёл на кольце, и с алюминиевого экрана токосъёмником выломанным из многооборотного потенциометра burns - шурупом через пружинку(можно резинку - пробку от аптечного пузырька например)- контакт безусловный и надёжный, Экран только до примерно уровня куда горячий контакт  джека доходит - дальше работает общий трубчатый контакт джека.
 Всё - идеально - тока сингл чуть даёт наводку, очень мало, и бридж в отсечке ...
Фольга пищевая на двусторонний скотч - самое простое решение, только аккуратности побольше чем обычно

в скотче главное не забыть его шилом потыкать в местах нахлеста, чтобы контакт надежный был

Немаловажный момент, кстати.

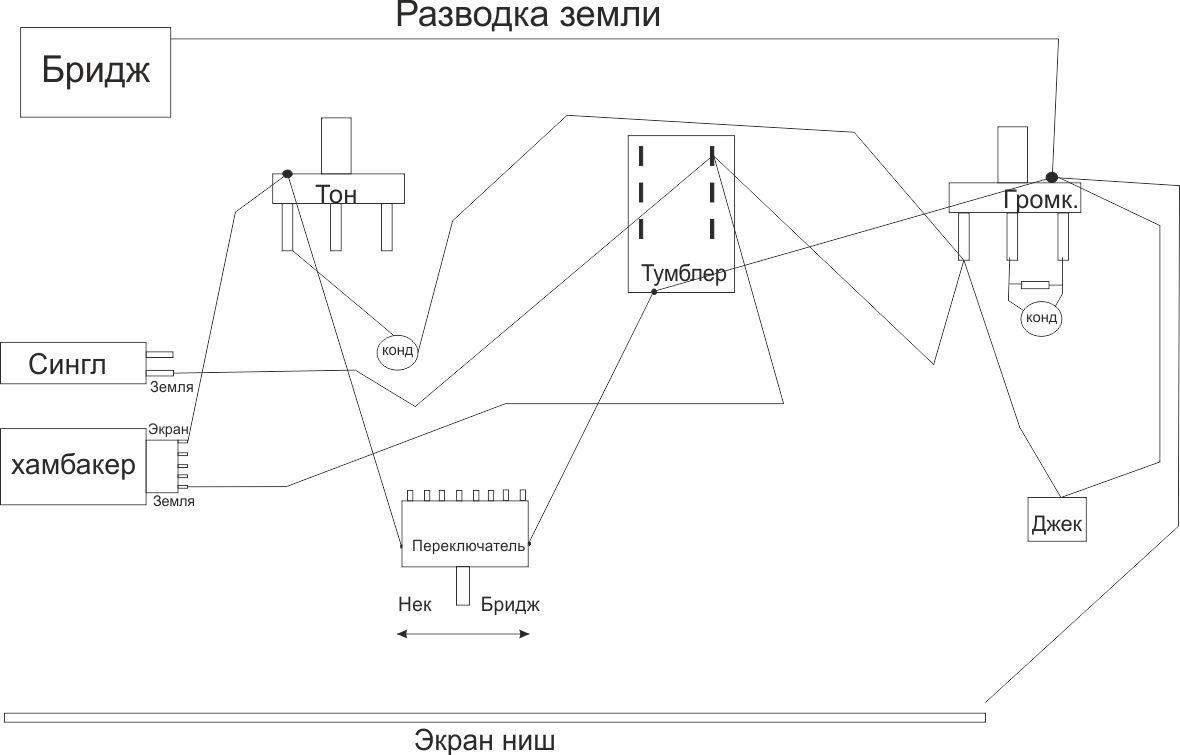

Покритикуйте пожалуйста схемку экран+распайка. (На схеме соединение экран ниш-громкость указана проводом, на самом деле громкость сидит на экране корпусом. Все остальные регуляторы изолированы.) правильная картинка несколькими постами ниже

Виталий Коваленко, У тебя просто компенсация высоких на вольюме неправильно нарисована. Тон компенсатор не должен утекать на землю, он должен напрямую направлять сигнал со входа на выход, минуя сам пот. А зеля вроде нормально нарисована.

вообщем переделал по новому фон все равно есть, значит дело в датчике))

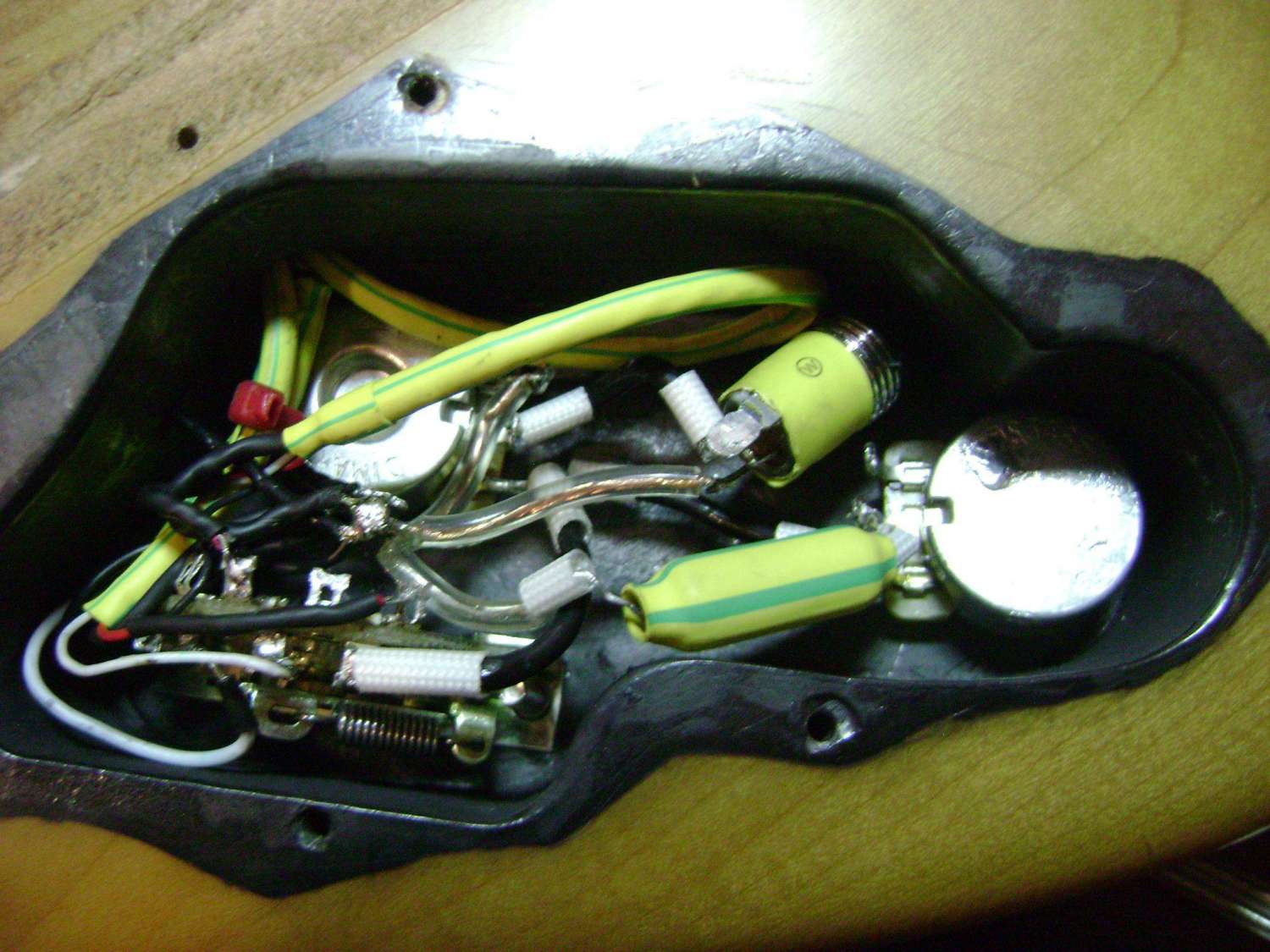

вот фото
сигнальная земля пущена в воздухе между pot и switch (3 земли датчика, потц, кондер, джек, бридж)
переключатель не пускал...

... и добавил:

вообщем так провел сигнальную землю
извините! торопливо вышло, просто от руки рисувал
есть ошибки проведения сигнальной земли?
особенно это вопрос к GeorgeM
