Как спаять 3 позиционный переключатель на 2 группы контактов в режим параллель/отсечка/последов?
В инструкции димарзио написано, что нужно припаять так же как и к 2 позиционному (параллель/последов), но получается в среднем положении цепь будет просто разомкнута. Мой мозг говорит: "это не возможно"
http://www.muztorg.ru/news/cat_files/hmb.pdf
Ответ очень важен!
P.S. Продублировал пост из соответствующей темы, т.к. нужно как можно скорее получить ответ. Извините что не по теме.

2 хамба. Бридж фонит (причем если дотрагиваешься до струн, то фон не проходит), нэк в порядке! Экранировка есть, пайка на вид нормально! Переключалка трехпозиционная, может в ней дело?

Подскажите, правая и левая схемы равнозначны? Для простоты припаял по правой, но присутствует небольшой щелчок при касании болтика, регулирующего высоту звукоснимателя, а был ли он на прежнем датчике не помню, вот и задумался.


...и добавил

перепаял по схеме слева, официальной, ничего не изменилось, а щелчок из-за розетки без земли

Миша Баглай,  В акустическом кабеле звук и съелся

Не удивительно, что страна разлагается.

Из-за неправильной экранировки гитар?


Я уже все переделал, интересно, стало ли лучше(дома сложно понять).
Использовал провода, вытащенные из старых дешевых звукоснимателей, вообще все заново перепаял. Ну и немного монтажный провод.

Чем плох акустический кабель? Объясните, вроде емкость по характеристикам у него - считанные пикофарады на метр, а я тут использовал см 10 всего. + Я его использовал только для звезды, то есть в сигнал не пихал. Распишите пожалуйста, кто действительно разбирается в этом

Вот кстати новая версия


А, и еще, назрел вопрос о.. земляных петлях) В случае фольги,  допустим, все и правда может быть плохо, но с графитом почему? Между корпусами потцев по экрану несколько килоом, а по проводу - пренебрежимо мало. Друг относил гитару к мастеру, я посмотрел его распайку - страшный сон обитателя этой темы, ничего в распайке не поменяли, все потцы соединенны и так, и так. Но не фонит вообще)

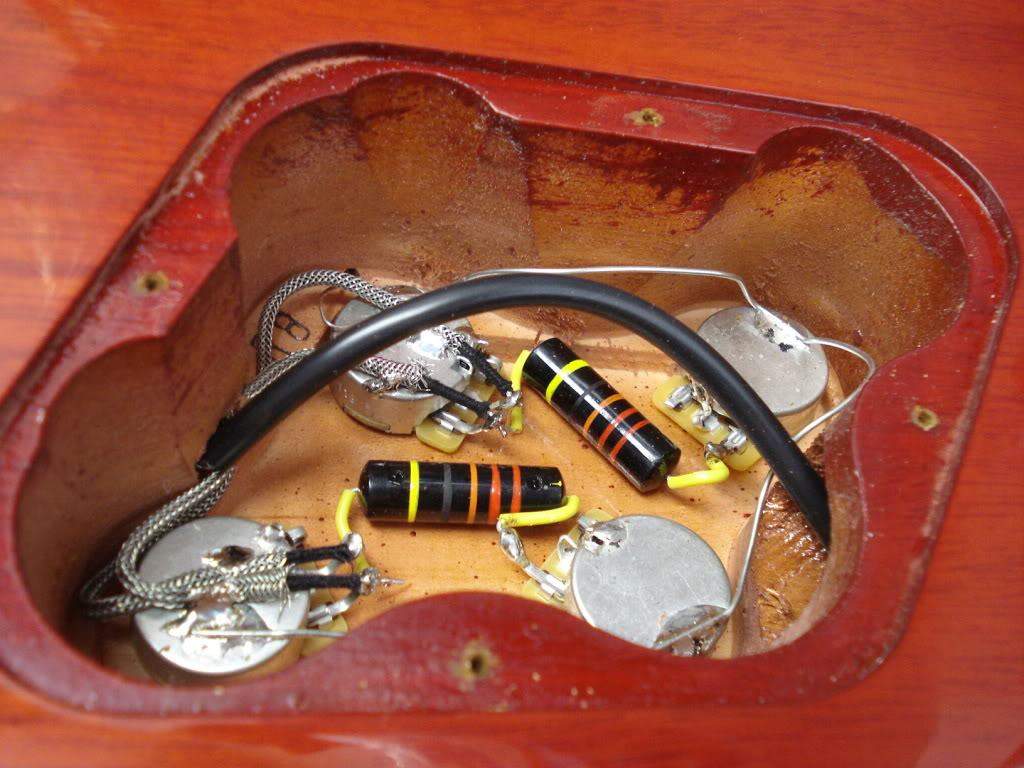

Ну да и в  Кастом Шоп у Гибсон одни дибилы лохи  работают что вот так темброблок распаивают на догрогущих гитарах при этом ничего не экранируя
