Закончил экранировку своего телекастера. Спасибо создателям и кураторам темы, всё получилось с первого раза, без приключений и неприятных эксцессов.
Показателем явилось то, что уровень шумов снизился, радиВа нет, фон одинаков, если дотрагиваться до струн, и если нет.
Сказано по теме много, и по-многу раз. Но ведь пока сам не сделаешь - не поймешь, что и как есть на самом деле.
Для себя я на практике понял несколько вещей, которые постараюсь сейчас ёмко описать.
1. Графит 33 - это очень хорошо. Пахнет вкусно, наносится прекрасно. Следующую гитару буду делать только им, никаких фОльг и алюм.лент не надо.
Боялся сам перемазаться и всё вокруг перемазать... нет, только пару пальцев под ногтями остались черными (надевайте перчатки!); с моей! гитары лишний графит оттирался одним! движением ватного диска со спиртом (с чьим-то Гибсоном возможно будет иначе).
Накануне думал мысли о том, как с помощью целлофанового пакета закачать графит в шприц, чтоб им пролить каналы. Но только перемазался весь напрочь, из шприца всё вытекало - бред полнейший, - так что потом я плюнул и просто напшикал прям из баллона, в том числе и в каналы – всё отлично.
Этим процессом можно заниматься дома, не обязательно идти на балкон, в подвал, гараж или к соседке. ))) Газетку подстелить, и всё будет чисто.

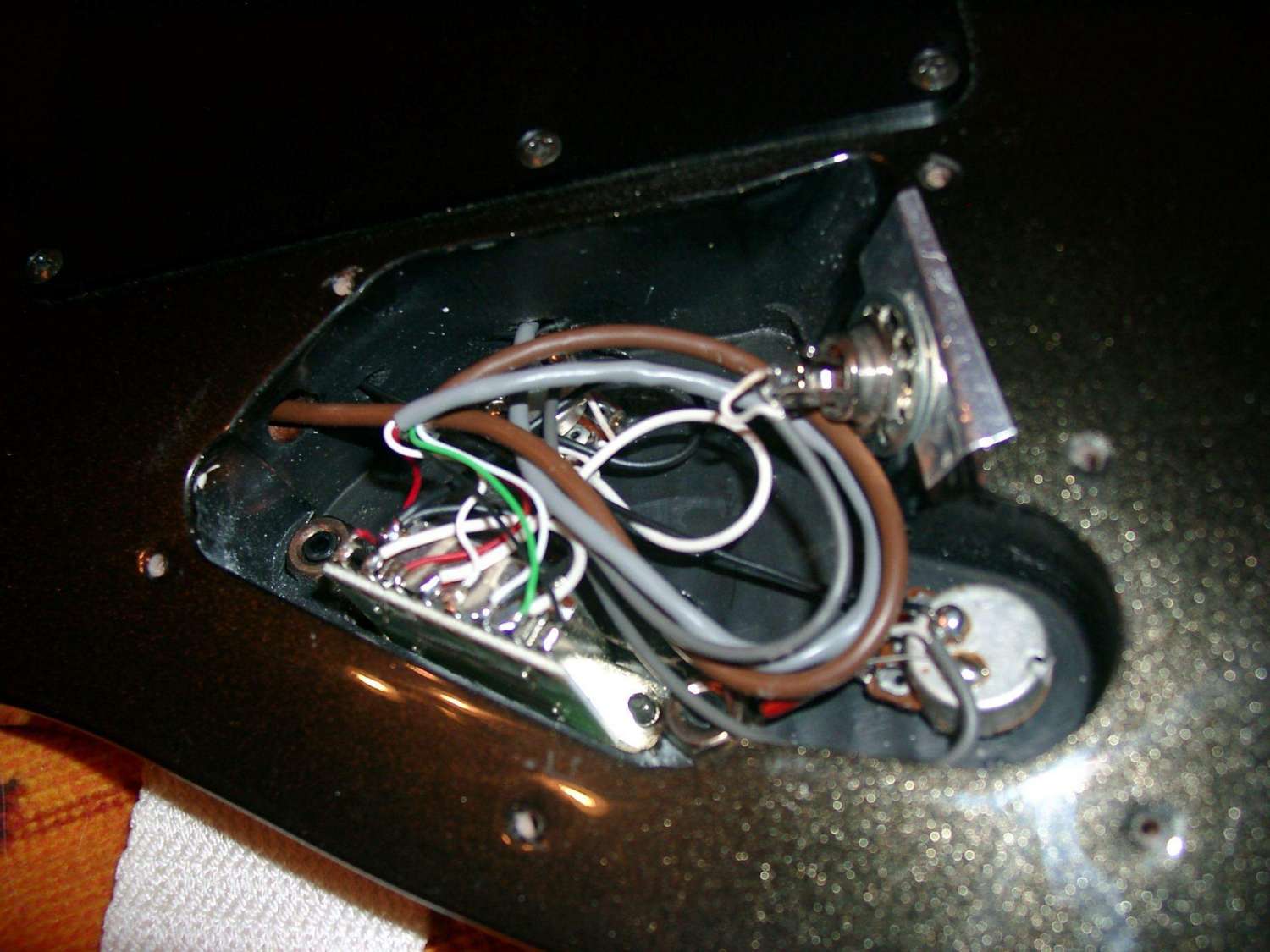

2. Важно, чтоб все полости и каналы были заполнены экранирующим материалом, хорошо контачили с фольгой на крышках и пикгардах, чтоб создался эдакий бункер. Я еще для всякого соединил проводами, ввинтив шурупами в дерево, четыре полости - нек, бридж, темброблок и гнездо джека - так лучше. Хотя и без них омметр показывал, что всё пролито качественно, и самая дальняя нековая точка контачит с джековым гнездом, т.е. создает единый контур.
3. Если джековое гнездо контачит с экраном, как в моем сознательном случае, нужно собирайть «звёздные» земли (земляные провода со звукоснимателей, потов, гнезда, провод с бриджа) между собой в воздухе, не подсоединяя к потам и отпаять ножки потов от своих же корпусов.
4. Были сомнения по поводу того, как оклеивать пикгард, а конкретнее – вырез под нековый звучок, заподлицо или отступить от краев, чтоб крышка звучка не контачила с фольгой. Омметр показал, что земляной провод звучка контачит с металлической крышкой, поэтому оклеил так, чтоб звучок с фольгой не контачил.
5. Желательно, чтоб сигнальные провода были одних цветов, например светлых (белый, желтый), а земляные других, например темных (черный, коричневый) – это избавит от путаницы и возможных ошибок при сборке.
6. Надевайте термоусадку на всё, что можно, тем более сигнальное или заматывайте изолентой. Так надежнее.
Как-то так.
