Re: Экранировка гитары
« Ответ #7755 : Мая 28, 2014, 09:51:09 »
Radiusband,  ясно буду на выходных все по новой переделывать!

Оффлайн Small music tower

  • Ветеран форума
  • ******
  • Сообщений: 4126
  • я только учусь
Re: Экранировка гитары
« Ответ #7756 : Мая 28, 2014, 09:51:46 »
sainboxx, я частенько после таких экранировок всё переделывал.

А если сам гараж использовать как экран для заземления?

Оффлайн Radiusband

  • Частый посетитель
  • **
  • Сообщений: 238
Re: Экранировка гитары
« Ответ #7757 : Мая 28, 2014, 09:53:35 »
sainboxx, успехов)

... и добавил:

Small music tower, ну это уже слишком рационально получается  :D

... и добавил:

И объява о продаже: "Продам гитару, сделана экранировка гаражом"

Оффлайн Small music tower

  • Ветеран форума
  • ******
  • Сообщений: 4126
  • я только учусь
Re: Экранировка гитары
« Ответ #7758 : Мая 28, 2014, 09:58:48 »
sainboxx, успехов)

... и добавил:

Small music tower, ну это уже слишком рационально получается  :D

... и добавил:

И объява о продаже: "Продам гитару, сделана экранировка гаражом"

Ну это как в "Голом пистолете" :
- Я за безапасный секс (натягивая на себя большой презерватив в человеческий рост)
 :D

... и добавил:

« Последнее редактирование: Мая 28, 2014, 10:06:22 от Small music tower »

Оффлайн Radiusband

  • Частый посетитель
  • **
  • Сообщений: 238
Re: Экранировка гитары
« Ответ #7759 : Мая 28, 2014, 10:09:33 »
Small music tower, это просто Ад какой-то  :D

Оффлайн uzerPRO

  • Ветеран форума
  • ******
  • Сообщений: 3546
    • Гитарные видео: паяем примочки, тесты, обзоры и тп
Re: Экранировка гитары
« Ответ #7760 : Мая 28, 2014, 10:31:53 »
Нужно проверять что там как наклеено, соединены ли между собой куски фольги электрически. В скольких местах земля на экран посажена и соответственно сколько земляных петель поймано) Бывает что До экранировки фонит меньше чем после, особенно если внутри темброблока использованы экранированные провода и все в "петлях". Если хотите, привозите, все быстро исправим.

Оффлайн sainboxx

  • Эксперт
  • *****
  • Сообщений: 1704
Re: Экранировка гитары
« Ответ #7761 : Мая 28, 2014, 10:37:30 »
uzerPRO, да исправить то и самому не проблема просто нужно найти причину, или все сделать по новой с пайкой и флюсом.

Оффлайн uzerPRO

  • Ветеран форума
  • ******
  • Сообщений: 3546
    • Гитарные видео: паяем примочки, тесты, обзоры и тп
Re: Экранировка гитары
« Ответ #7762 : Мая 28, 2014, 11:11:40 »
sainboxx,
Я отказался от фольги давно уже, графитом и эмилаком получается куда эстетичней. Опять же не нужно спаивать лоскуты фольги. Алюминиевый флюс еще смывать надо. А причины я сказал: скорее всего земляные петли. Экран увеличил поверхность где возникают эти помехи.

Оффлайн sainboxx

  • Эксперт
  • *****
  • Сообщений: 1704
Re: Экранировка гитары
« Ответ #7763 : Мая 28, 2014, 13:17:35 »
uzerPRO,  да я бы тоже попробывал графитом но где его купить?

... и добавил:

это снова я и у меня вопрос, итак в гнезде джека 2 провода, земля и сигнал, так вот сигнальный у еня как то обрывался и мне пришлось его нарастить кусочком провода, ну а соеденение я в термоусадочную трубку присадил, так вот методом тыка обнаружил что когда касаешься места их скрепления этих двух проводов начинается эффект трансформаторной будки гул стоит капец какой звука от гитары не слыхать вовсе! отпускаешь фонит меньше но все равно сильно итак в чем трабла??
« Последнее редактирование: Мая 28, 2014, 19:29:46 от sainboxx »

Оффлайн uzerPRO

  • Ветеран форума
  • ******
  • Сообщений: 3546
    • Гитарные видео: паяем примочки, тесты, обзоры и тп
Re: Экранировка гитары
« Ответ #7764 : Мая 28, 2014, 22:20:42 »
sainboxx, ну ты палец к сигнальному проводу приближаешь, естественно фон появляется)

... и добавил:

графит в радиомагазине продается, тут например http://www.chipdip.ru/product/graphit-33-200/
« Последнее редактирование: Мая 28, 2014, 22:24:07 от uzerPRO »

Оффлайн sainboxx

  • Эксперт
  • *****
  • Сообщений: 1704
Re: Экранировка гитары
« Ответ #7765 : Мая 29, 2014, 07:04:37 »
так в итоге то может сам проводок хренового качества, поясню он похож на проводок из телефонной трубки может кто помнит такие дома моток валялся вот и приделал кусочек!

Оффлайн uzerPRO

  • Ветеран форума
  • ******
  • Сообщений: 3546
    • Гитарные видео: паяем примочки, тесты, обзоры и тп
Re: Экранировка гитары
« Ответ #7766 : Мая 29, 2014, 07:19:49 »
sainboxx, Какого бы качества сигнальный провод не был, он будет гудеть если к нему прикасаться пальцем или даже просто приближать его.

Оффлайн sainboxx

  • Эксперт
  • *****
  • Сообщений: 1704
Re: Экранировка гитары
« Ответ #7767 : Мая 29, 2014, 08:51:04 »
делема. вообщем содрал я эту экранировку пока что  поищу либо графит либо медную пленку ей вроде по лучше

Оффлайн Radiusband

  • Частый посетитель
  • **
  • Сообщений: 238
Re: Экранировка гитары
« Ответ #7768 : Мая 29, 2014, 09:01:54 »
делема. вообщем содрал я эту экранировку пока что  поищу либо графит либо медную пленку ей вроде по лучше
Да при чём тут материал экрана? Надо землю разводить. Если ты сделаешь графитом, то, может будет лучше, но только по той причине, что проводимость графита меньше, чем алюминиевого скотча.
Делать надо тем, что захочет заказчик. На гибсонах вообще графитом особо не поработаешь - он растворяет НЦ лак, которым покрывают их. Кроме этого, в пазах под датчиками пишут информацию о гитаре, которая требуется для сохранения, поэтому в этих случаях логичнее использовать скотч, чтобы можно было показать, что это не поддельный гибсон.

... и добавил:

(нажмите чтобы показать/спрятать)

... и добавил:

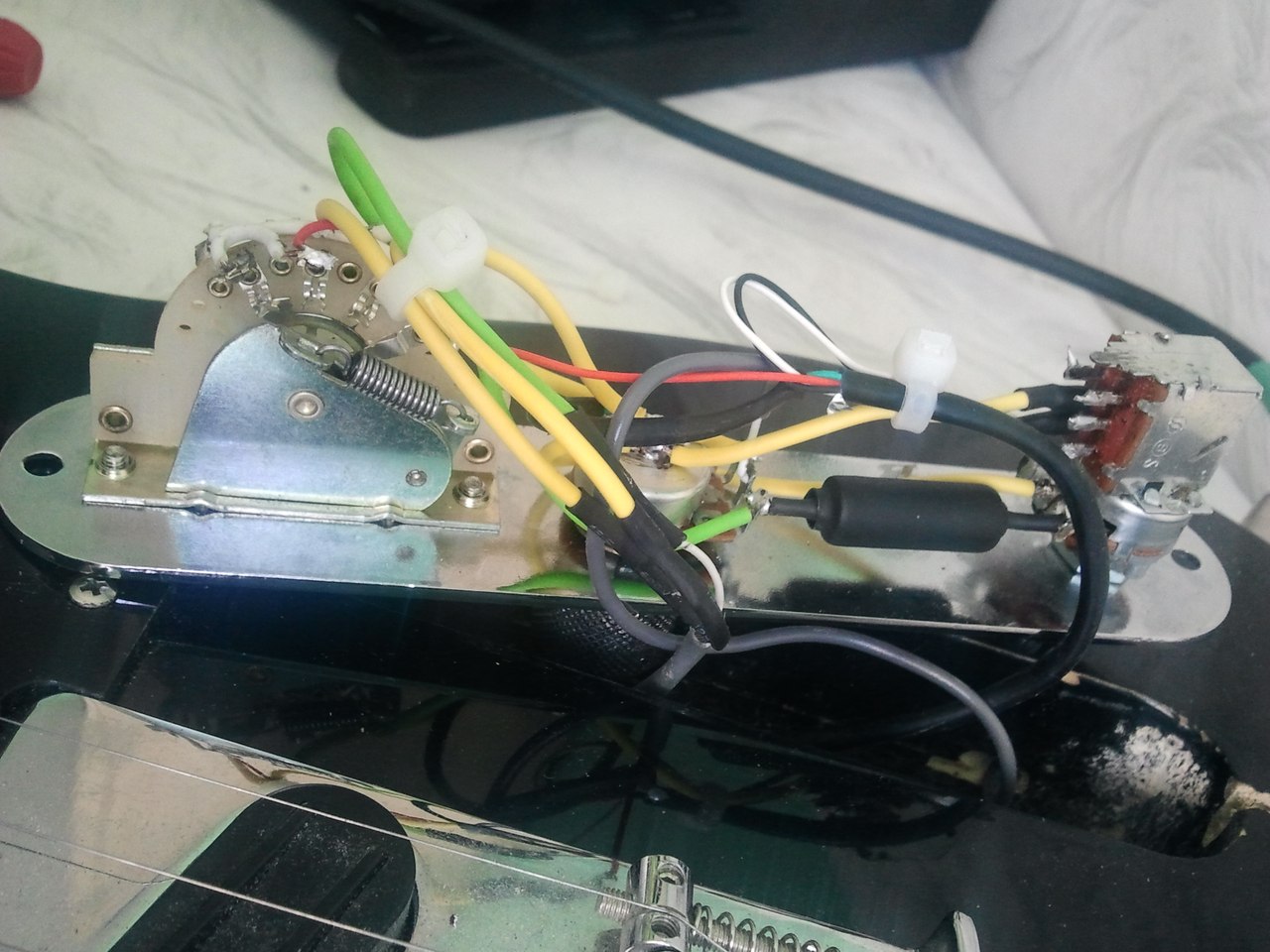

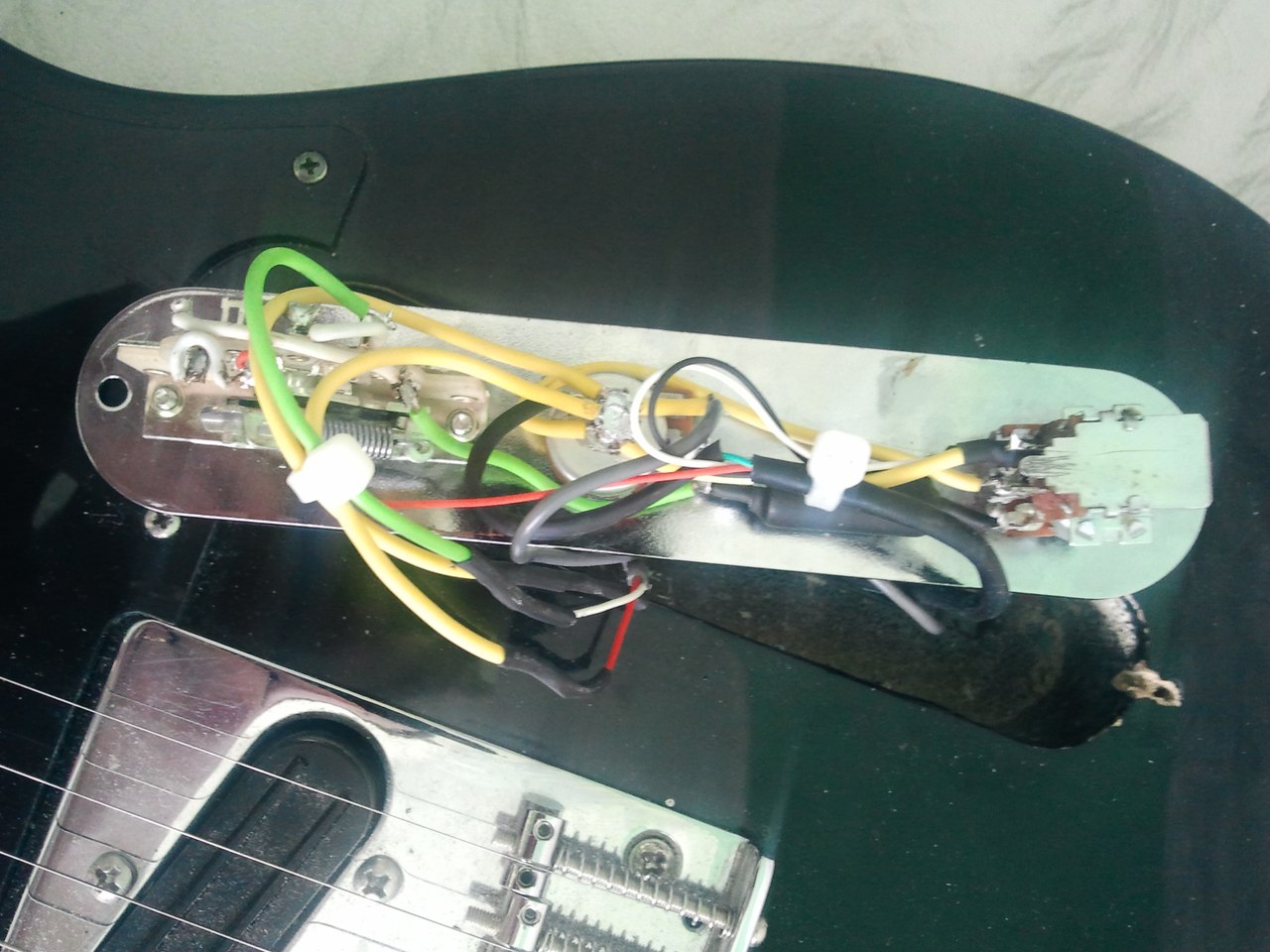

Тут было решено сильно не заморачиваться с перепайкой проводов от датчика, ибо гитара очень бюджетная, делал знакомому бесплатно. Звезда видна.
« Последнее редактирование: Мая 29, 2014, 09:06:48 от Radiusband »

Оффлайн Эдуард Пулашкин

  • Ветеран форума
  • ******
  • Сообщений: 4115
Re: Экранировка гитары
« Ответ #7769 : Мая 29, 2014, 09:41:54 »
Radiusband, аккуратно всё сделано  :)
