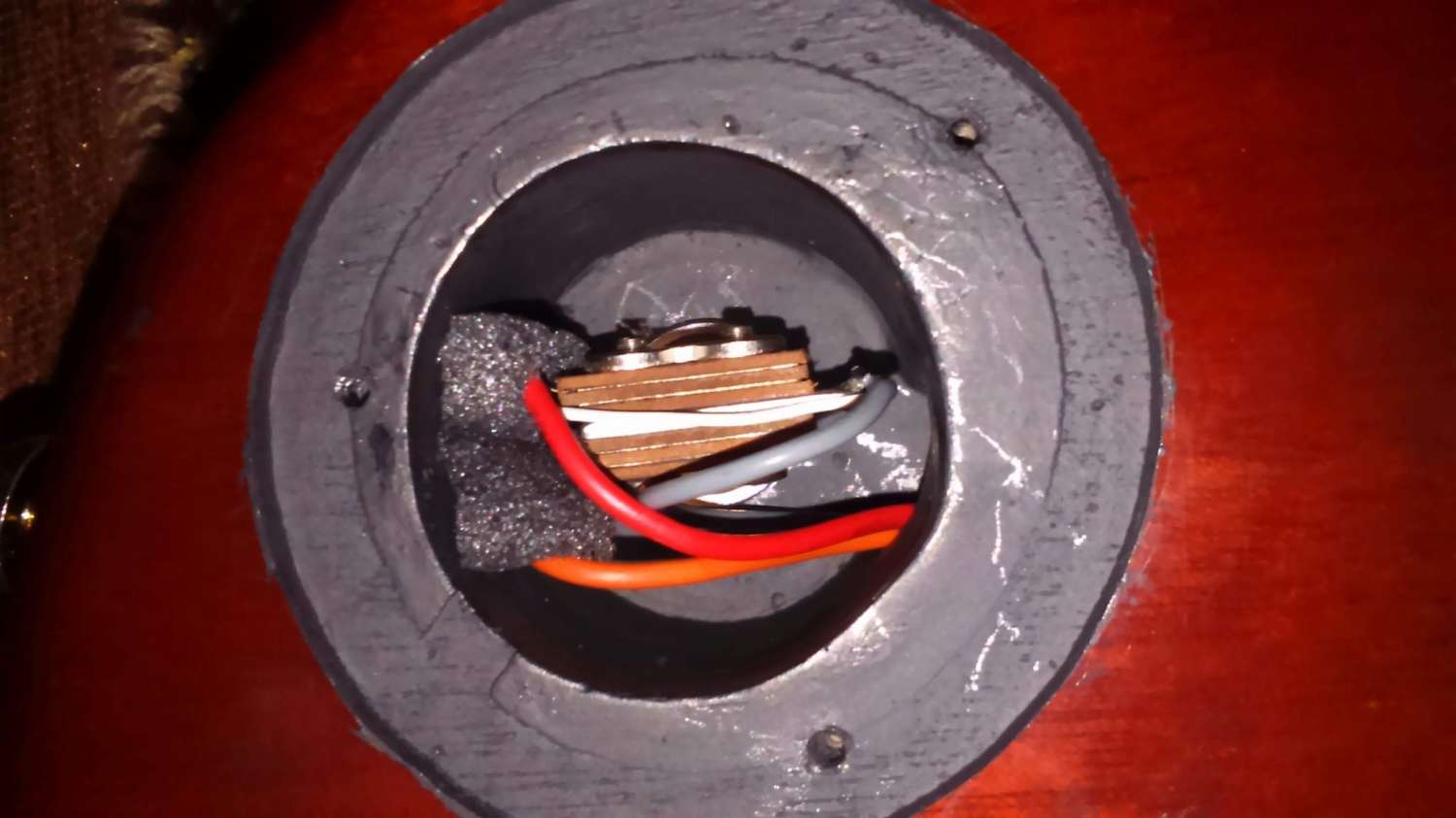

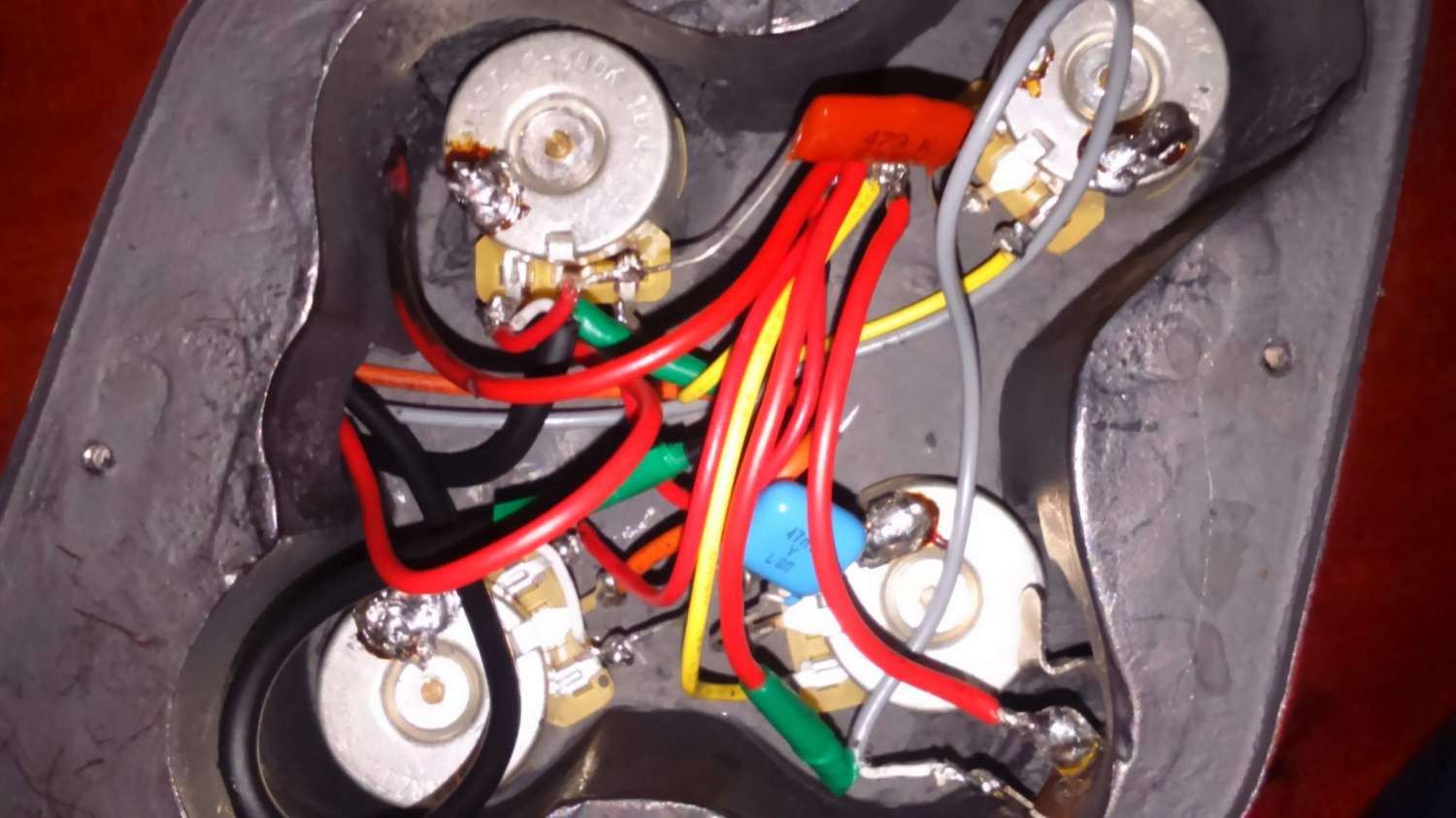

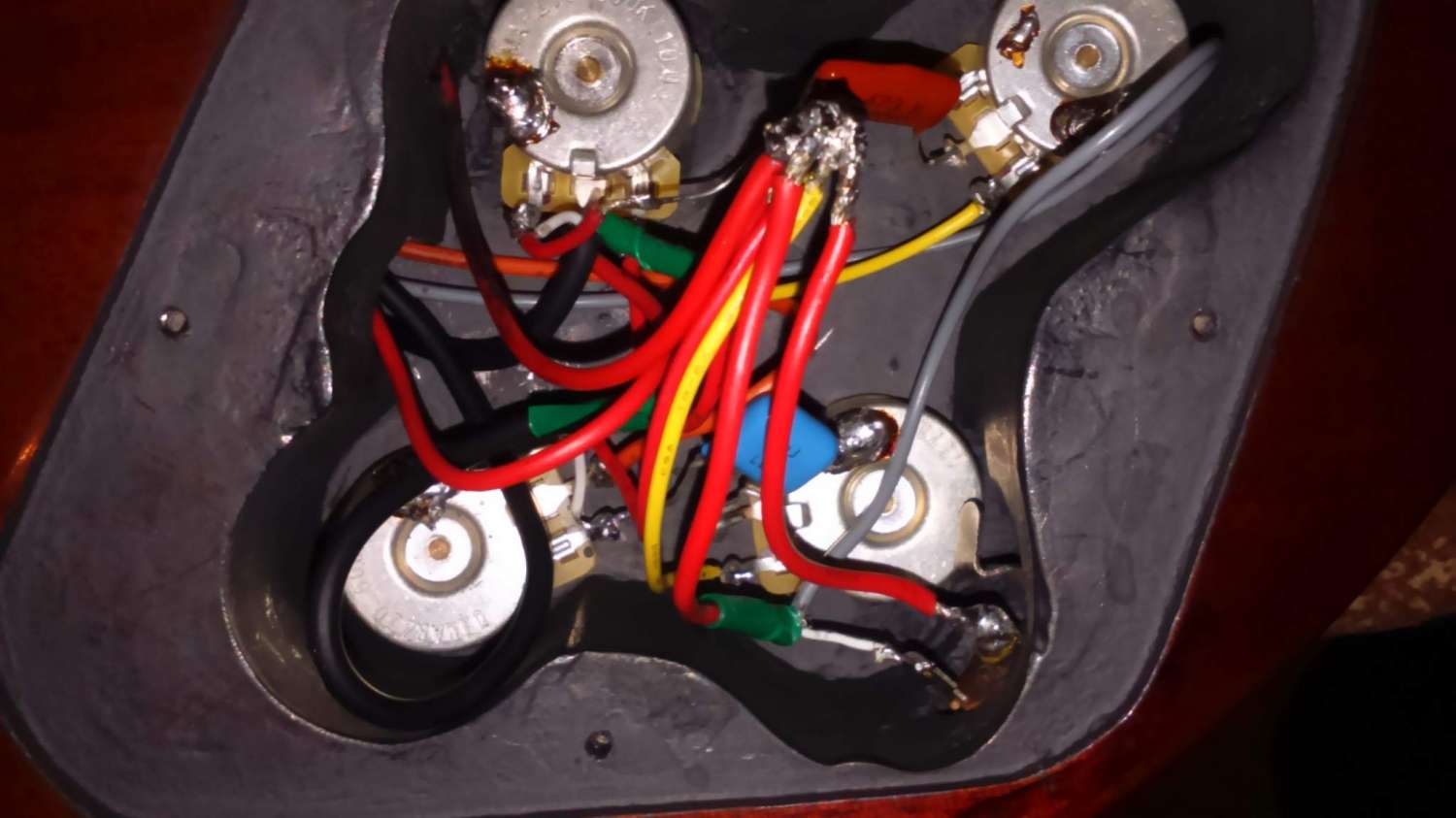

Вот как-то так Правда, трудно здесь что-то разобрать. На лужи припоя на корпусах пот-мов внимание не обращайте, пытался сделать по другой схеме... Не взлетела. Потенциометры новые - ДиМарцио. Кстати, у меня хамбы в корпусе металлическом - может есть какая-то особенности работы с ними. А ещё комбик го*но, думаю в этом тоже есть доля проблемы.

Все полости пролиты графитом, включая каналы и канавки, получился общий единый экран. А вот сам экран с землёй не соединён.
1) То есть, надо любую точку экрана соединить с точкой, где все земли собраны, так?
2) Если звукосниматель имеет два провода(сигнал и земля, я так понял ) и без оплётки земляной, то его нужно напаять и на экран и в точку с землями или я не правильно понял?

Я вот вчера алюминиевой фольгой самоклеющейся заэкранировал. Удивительно, но слой клея никакого сопротивления не даёт. Экран оказался мегакрутым и в колонках тишина и спокойствие, старый графит не работал. Распаивал по своей мегакрутой схеме соответственно.

Mjollnir, клей дает споротивление, просто там на стыках торец фольги контачит с поверхнотью другого куска фольги. Так что рекомендую хорошенько чем-то твердым прогладить все швы для надежности, а то со временем бывает отходит.

Нахлёст я хороший делал. Пробовал склеивать 6 кусков один на другой, сопротивления никакого не увидел. Мерил и омметром и вольтметром.

Через батарейку Отдельно напряжение батарейки до сотых и через 6 слоёв фольги. Напряжение то же было.

Я бы на корпус джека заводил экран, чтобы явно избежать землянной петли, кстати, если прям всё у тебя пролито, проверь тестером, м.б. ВНЕЗАПНО соединен экран с землей.

А ведь и впрямь земля ВНЕЗАПНО соединена с экраном. Подскажите, где я накасячил. Может провод где-нибудь пробит... Блин, на самом интересном месте...
А ещё скажите, нормально, что металлический корпус звукоснимателя соединён с сигнальной землёй?

Плату с джеком открути от тушки и ещё раз проверь оба пункта.

... и добавил:

Кстати, когда плату с джеком открутишь, проверь чего с фоном будет, джек, понятно что, касаться экрана никак не должен.

Фон остался. Но, оказалось, что джек не был посажен на экран, отверстие широкое, контакта не было И земляной контакт на трёхпозиционнике каким то чудом контактирует с экраном, видимо через корпус этого переключателя. Убрал нах*р - фонит, в точку сбора экранов пустил - фонит. Уже не знаю за что ещё зацепиться. Ещё чуток и к мастеру... силы на исходе.
Вот посмотрел ещё схему с сайта ДиМарцио(только у меня мастер громкости нет) http://www.dimarzio.com/sites/default/files/diagrams/2h2v2t1mstrv_3wtoggle.pdf при чём, есть различия со схемой, взятой с СД
http://seymourduncan.ru/new/s/lp.gif Скажите, а можно для экранированной гитары принять эту схему ДМ, если мастер громкость убрать? Пустить кондёры как здесь сделано.

Мэтр, там схемы обе не подходят для экранированного темброблока, если их брать "как есть". Можно хоть так конденсаторы подключать https://guitarplayer.ru/index.php?topic=38804.msg8119406#msg8119406 , разница-то какая?

Ты всё-таки разберись где у тебя сигнальная земля пересекается с экраном, это должно быть одно единственное место, размыкаешь там контакт и после этого они не должны контачить друг с другом.

И на всякий случай спрошу  : ты когда на фон проверяешь, крышки темброблока и свитча на место ставишь?
