   Такой вопросик к супер-профи AZG: гитар страт Godin session+ HSS датч. DiMarzio ProT, FT1, Evo2, экранировал медью полости, пикгард. Оплётку и зелёный пров. датчиков, землю бриджа, сам экран, всё отдельными изол. проводочками довёл до земли разъёма; поты от экрана изолированы; 5-свитч также экранирован но не изолирован от экрана, лежит на меди, к нему земля не припаяна, то есть всё что касалось земли сведено в одной точке (разьём). Фона нет. Так будет правильно?
   И ещё, можно было бы заменить заводской экранированный провод с Dimarzio, на датчиках поставить перемычки, и тянуть только по два (потолще, изол. без экрана провода), вместо четырёх? Как могло бы отразится на звучании такая замена проводов, так как получается, сейчас экранированный провод идёт сквозь экранированные полости до самого 5-свитча, хотя все провода земли и экранов сходится на разьёме? Вопрос даже не в шуме, а в звуке, есть ли смысл это делать? Спасибо!

Я вообще не понимаю кто и откуда взял привычку изолировать корпуса от экрана.

мне один московский мастер говорил наоборот:) Потом на заводской экранировке (Фендер) как раз нога пота громкости загнута и припаяна к корпусу и сигнальные земли с датчиков припаяны к крышке этого пота:)

Какой мастер? По гитарам или по электронике?

Гитарный мастер, но это не суть. Просто в процессе экранирования телека. Теперь совсем запутался. Собирался делать звезду на крышке пота, теперь получается ногу эту надо отогнуть от крышки и к ней припаять "-" от датчиков, а куда экран девать? И пожалуйста дайте совет на вопрос 4-мя постами выше:) Спасибо!

Вопрос такой.
Досталась гитара с дикой и непонятной схемой пайки.
Переделал на 2 громкости и 3-позиционный селектор.
Вроде бы все хорошо, но на обоих громкостях звук пропадать стал, если выкручивать больше 90% громкости примерно.
Я паял первый раз в жизни, несколько заходов делал, мог перегреть потенциометры и они от этого могли навернуться?
Ну и еще есть определенный фон, почти пропадающий при касании к бриджу. Довольно сильный, но почти пропадающий при контакте.
Изучал на предмет земляных петель и прочего, указанного в данной теме, но вроде все около дела.

Неправильно спаял. Поты скорее всего задом наперёд припаял. Фон был или появился?

Перепаивал по схеме с сайта SD, с  учетом цветовой кодировки установленных датчиков.
Я из схемы исключил тон, ибо не нужен. И датчики еще была параллельно распаяны.
Фон был, но не такой заметный.
А с потцами дело так обстоит: от 0 начинаешь прибавлять - все идет нормально, громкость увеличивается. Но когда докрутишь примерно до 90% - звук пропадает.и дальше крути - не крути, идет один фон.

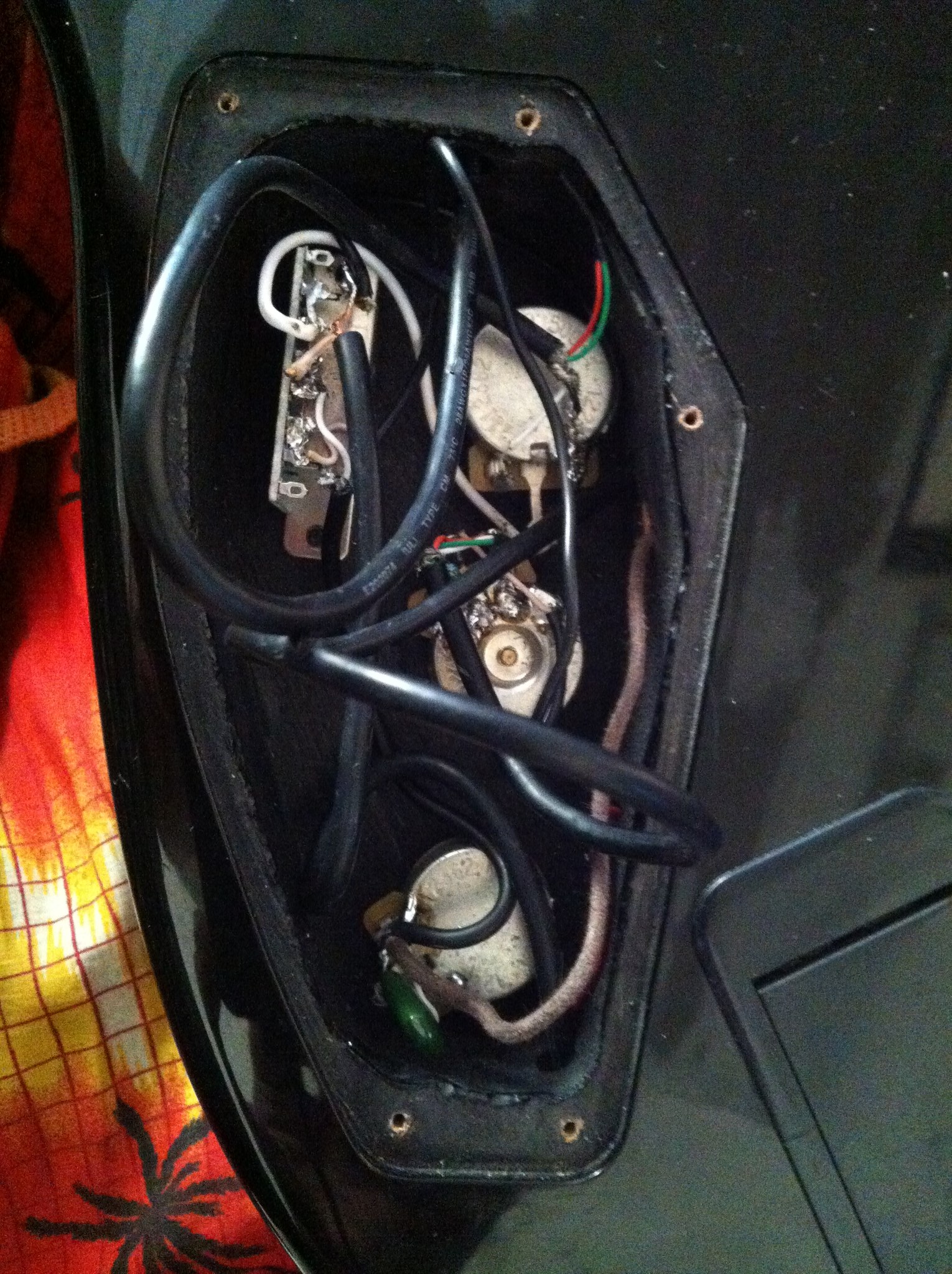

вот такое чудо было. Изначально стояли ежи, потом были установлены пассивные хамбакеры. отсек для батарейки пустой, внутри его провода лежат.

Ребят! Думаю насчет экранирования графитом. Но здесь подвох появился.
При поиске Graphit 33 наткнулся на аэрозоль спрей N-77.

http://radiocom.dn.ua/radiopribory-izdeliya-materialy/himiya-dlya-elektroniki-pripoy/aerozol-grafit-n-77-400ml
http://radiocom.vinnitsa.com/rashodnie_mater.php

N-77 Несколько дешевле. Есть ли смысл использования конкретно graphitt 33 или N-77 подойдет?
Кто то с N-77 может сталкивался?

sokolov, по фотке не особо то и понятно. С параллельным включением фон должен быть больше чем с последовательным (хамбакерным).Симптом перегрева. Контакта на ноге нет. Это и может быть причиной повышенного фона.

Да, так и было, спасибо за указание. Зажал ноги - все стало нормуль и значительная часть фона ушла.
Благодарствую за помощь
