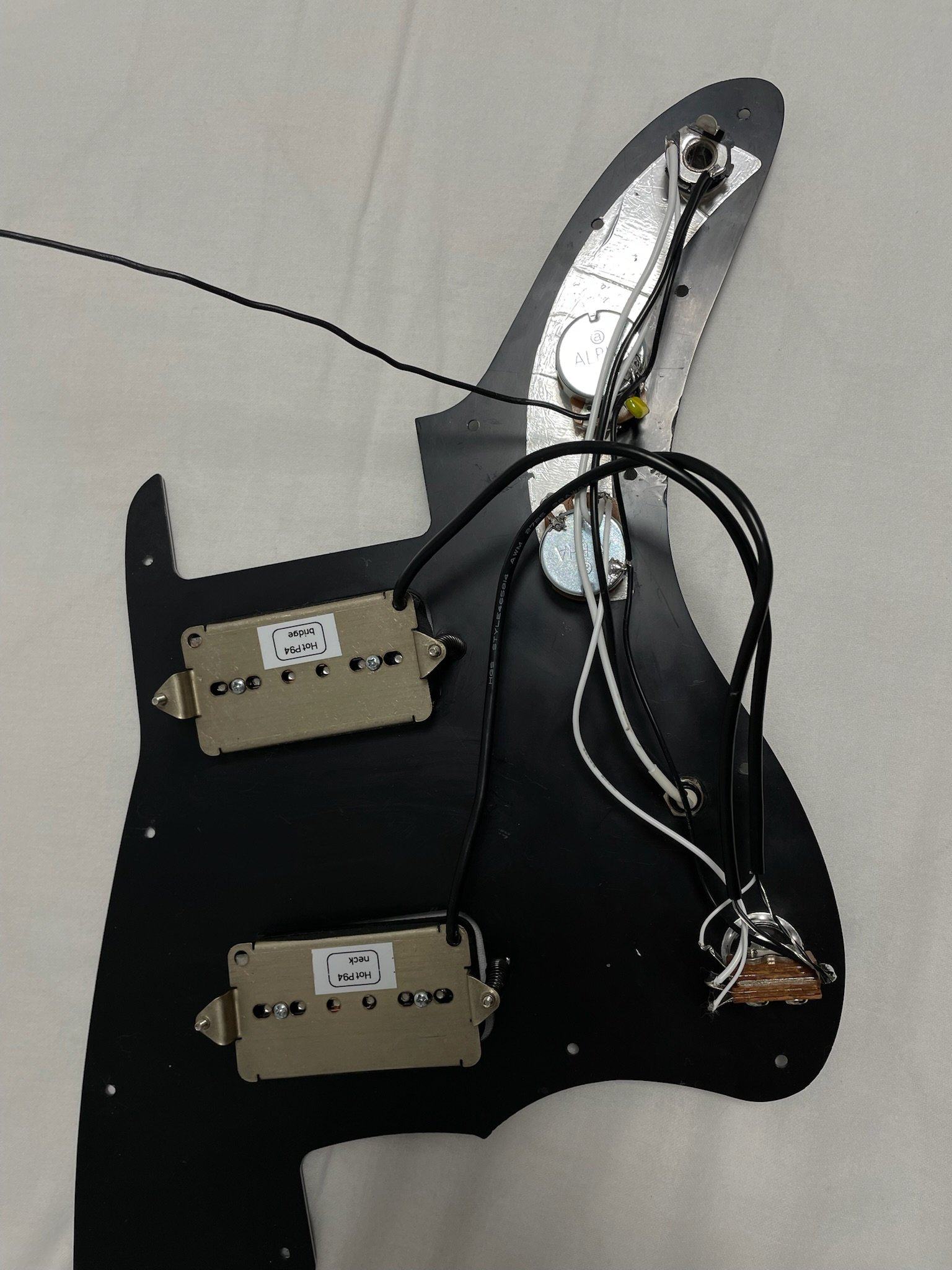

Итак по поводу экрана повторюсь: открыты ВСЕ выводы потов, ВСЕ выводы переключателей, часто и вся переключающая группа переключателей, ВСЕ выводы гнезд подключения. Это все прекрасно ловит помехи, радио и т.д. Т.е. надо прикрывать ВСЮ электронику от внешнего воздействия, а не верить теоретикам, которые ничего не знают об этом.
Разводка тонюсенькими экранированными проводами с размазыванием земли еще хуже. Сам провода имеют бешеную погонную емкость. Я как-то выкладывал на ГП измерения всей требухи, вынутой из какого-то Эпифона. Там набежало легко так порядка 480 пикофарад. Это сравнимо с 5-метровым хорошим кабелем + джеки. А размазанная земля мало того, что смешивает сигнальную землю и экраны проводки, так еще и прекрасно насасывает помеху. Сигнал помехи стекает по сигнальной земле и получаем все это в гитарном сигнале. Самая большая ошибка думать, что сигнальная земля не проводник. Это такой же полноценный проводник как и сигнальный провод.
Разводка звездой тут как-раз и помогает разделить сигнальную землю и экран. Экран закрывает сигнальную, плюс помеха стекает именно в звезду, не трогая сигнальные проводники. Идеал тут балансное подключение электрогитары. Как это сделано в микрофонах например. Но применяется такое очень не часто.
... и добавил:

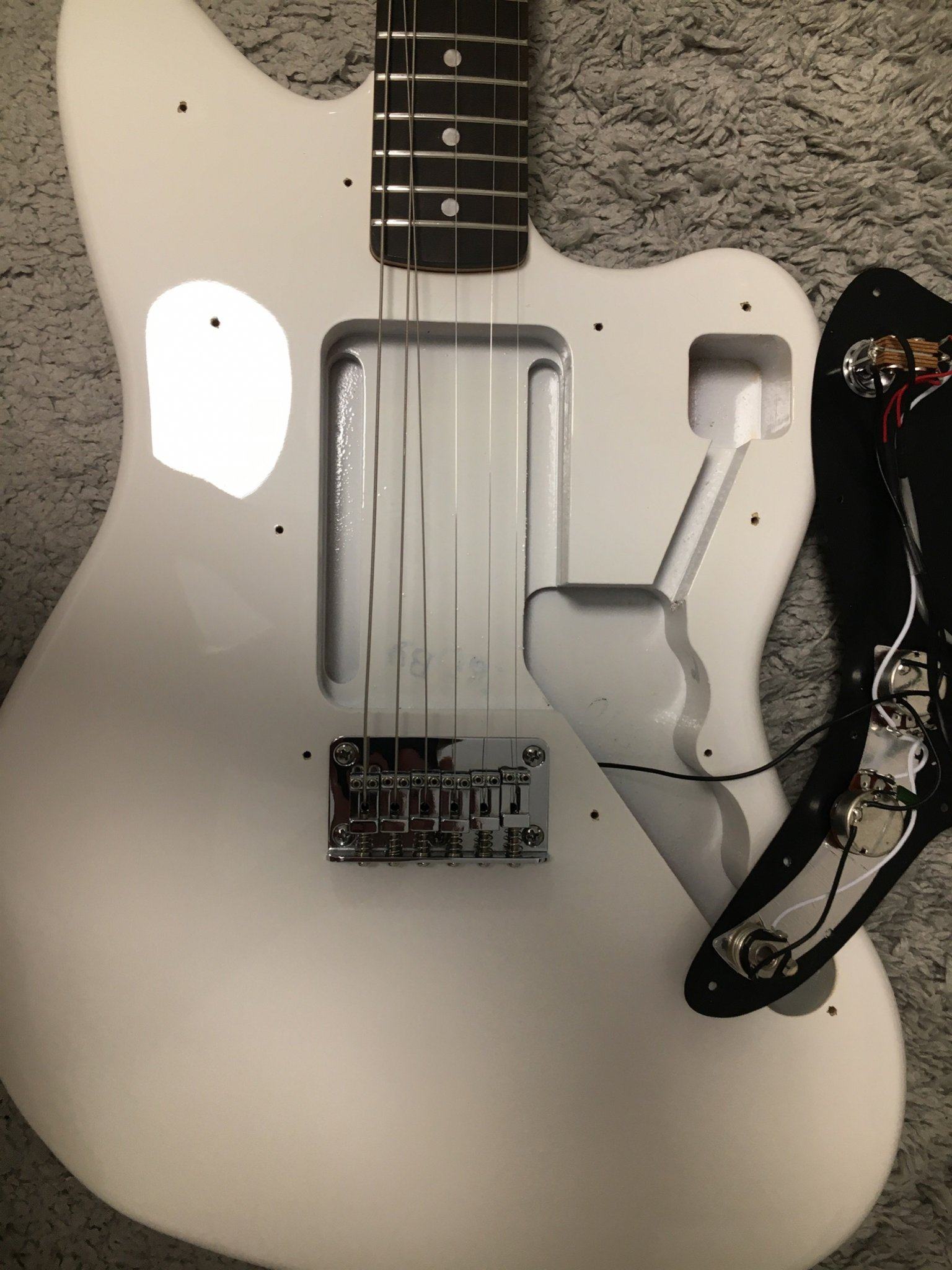

modus2000, Порекомендую таки фольгу медную. Дороже, но при этом никакой грязи и т.д. Плюс обратимо. Да и со всякими дырами бороться проще.
На предмет разрыва. В твоем случае просто делаешь прорез примерно 1-2 мм шириной между двумя датчиками. Т.е. должна быть чистая полоса. На общую работу экрана оно не влияет, а вот с сигналом все будет ОК.
