но тогда надо чтобы экраны внутри гитары не касались потенциометров и проводки

вот крышки потенциометров и будут на этом отдельном экране, бридж, кронштейны и крышки датчиков, переклюков

3. Если у нас есть реальное заземление и вся аппаратура заземлена в квартире/студии/стадионе - соединяем в одной точке на джеке (земляной контакт)

Басисты сразу в розетку гитару включают

там 2 жилы, экран отдельно как я понял припаян со стороны усилка

Ну да, типа такого. Но это да, какое-то дешевое нечто. Просто для гитары не каждый микрофонный кабель подходит. Надо обязательно с доп экраном, графитовым или тканевым. Он требуется чтобы при перемещении кабель не шуршал и не щелкал.

iZEP, Зачем так распинаться? У болезного нет базовых знаний по радиоэлектронике. Даже самые простые объяснения вызывают в нет непонимание сути. Хотя всем остальным оно понятно сразу. Если говорить про клетку Фарадея, боюсь это закончится чем-то нехорошим. Ибо аналогично, у него нет понимания как это работает.

... и добавил:

modus2000, На предмет обычного одножильного гитарного кабеля. Да, это компромисс, но вполне допустимый. Тут самое главное исключить возвратные токи в большинстве сигнальных цепей. Т.е. общий провод у гитаре объединен, то возвратные токи со звукоснимателей не пропускают ток помехи. Для этого и создается внутри гитары звезда. Мы уже решили половину проблемы.

Про вариант БАЛАНСНОГО подключения я выше уже писал, что это наилучший вариант. Но тут тоже должно быть понимание, что остается на экране, а что нет. И да, экран соединяется с двух сторон. На экране остаются ВСЕ корпуса потов, джека, переключателей и т.д. А вот сигнальная земля не должна каким-либо образом соединяться с цепями экрана.
Чем хороша такая распайка, что при применении моно-джека на самом джеке замыкается сигнальная земля и экран и все работает в стандартном варианте.

Артем Сергеев, Без заземления никакой антенны не получится. Все соединяется как обычно. Просто эффективность снижается.

В нашем случае, в экранирующую клетку соответствующих габаритов должен быть помещён сам гитарист с гитарой,

да тото ж и оно - зачем притягивать клетку Фарадея к экранировке гитары. это как раз теория от которой далеко до практики. тут нужен следующий уровень абстракции - некие правила. и эти правила есть.
хотя вот AZG зачем то притягивает сюда тоже правило - "звезду" которая тут никаким боком. да хоть как разведи экраны в гитаре - все что собрано на эту "обкладку" конденсатора потом будет стекать по экрану кабеля. логично чтобы эта обкладка была минимально необходимых размеров. то есть не просто обкладка ради обкладки, а чтобы это был экран для сигнальных проводов.
а "звезда" - это из РЭА где и слаботочные цепи и сильноточные и питание все в одном устройстве. возможно AZG когда то в детстве что-то читал про схемотехнику усилителей и ему это слово понравилось. многие прутся от всяких звезд, бывает. "слышал звон" что называется


Сорри, я так нифига и не понял из спора как надо а как не надо )))

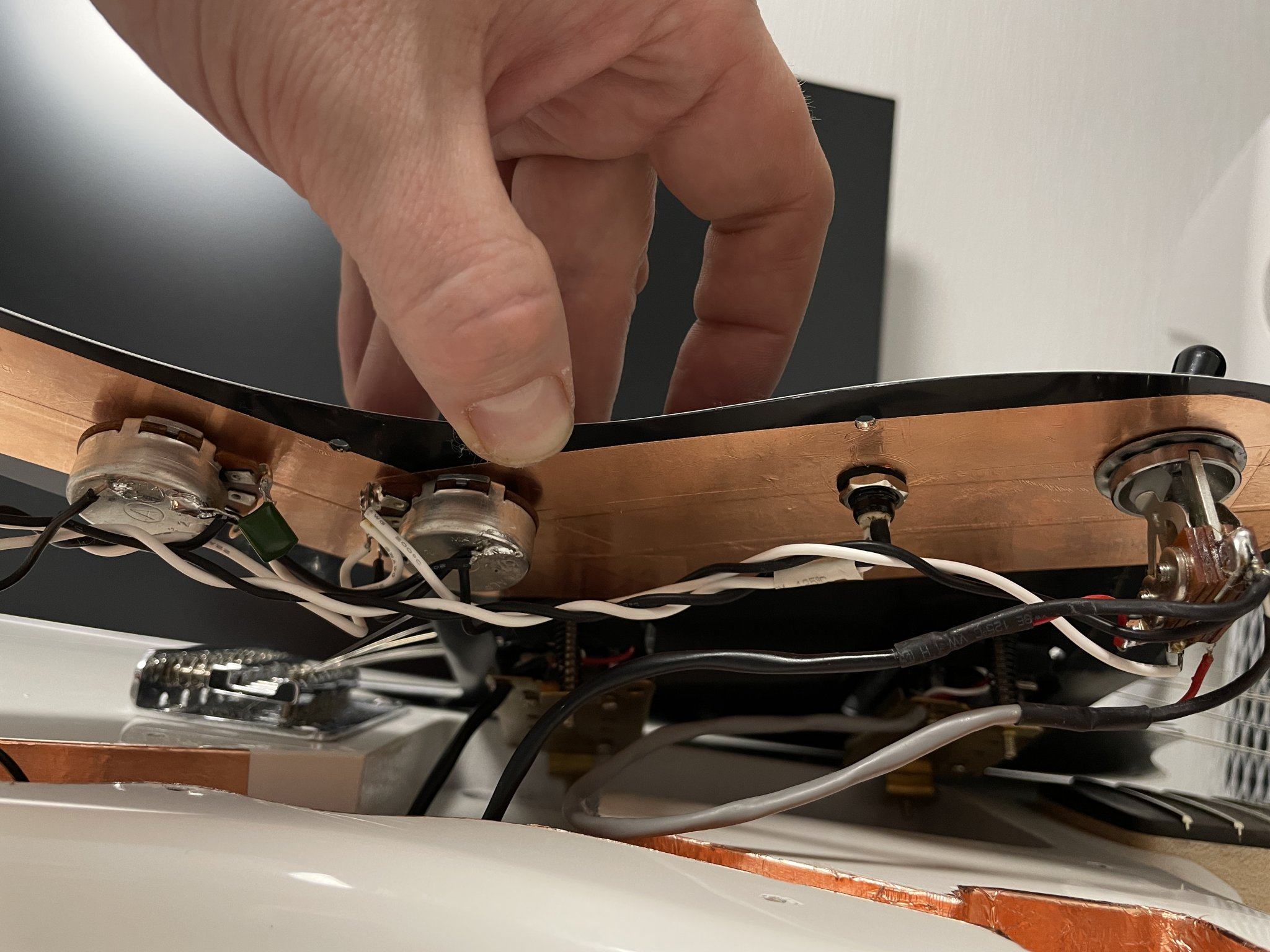

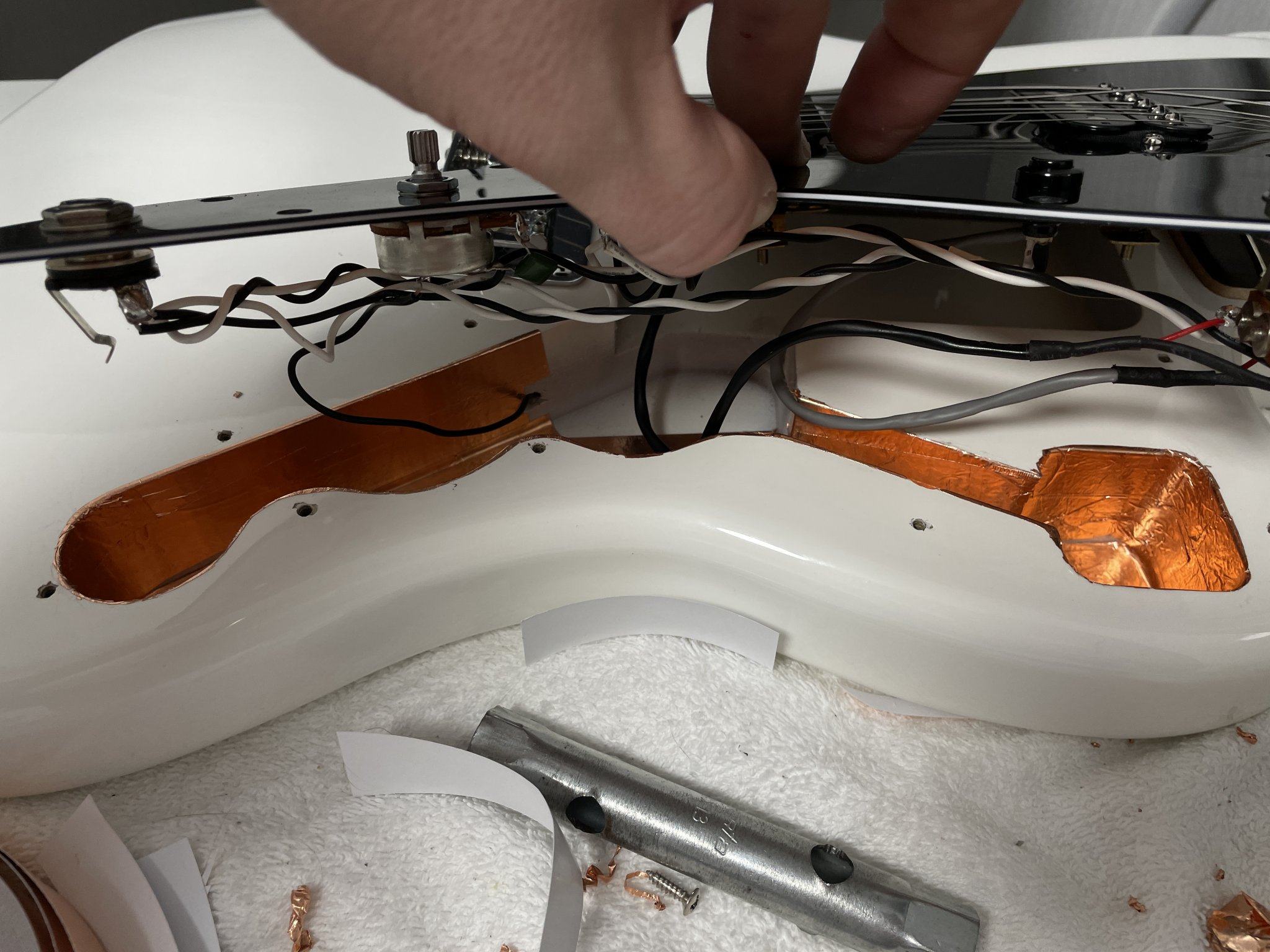

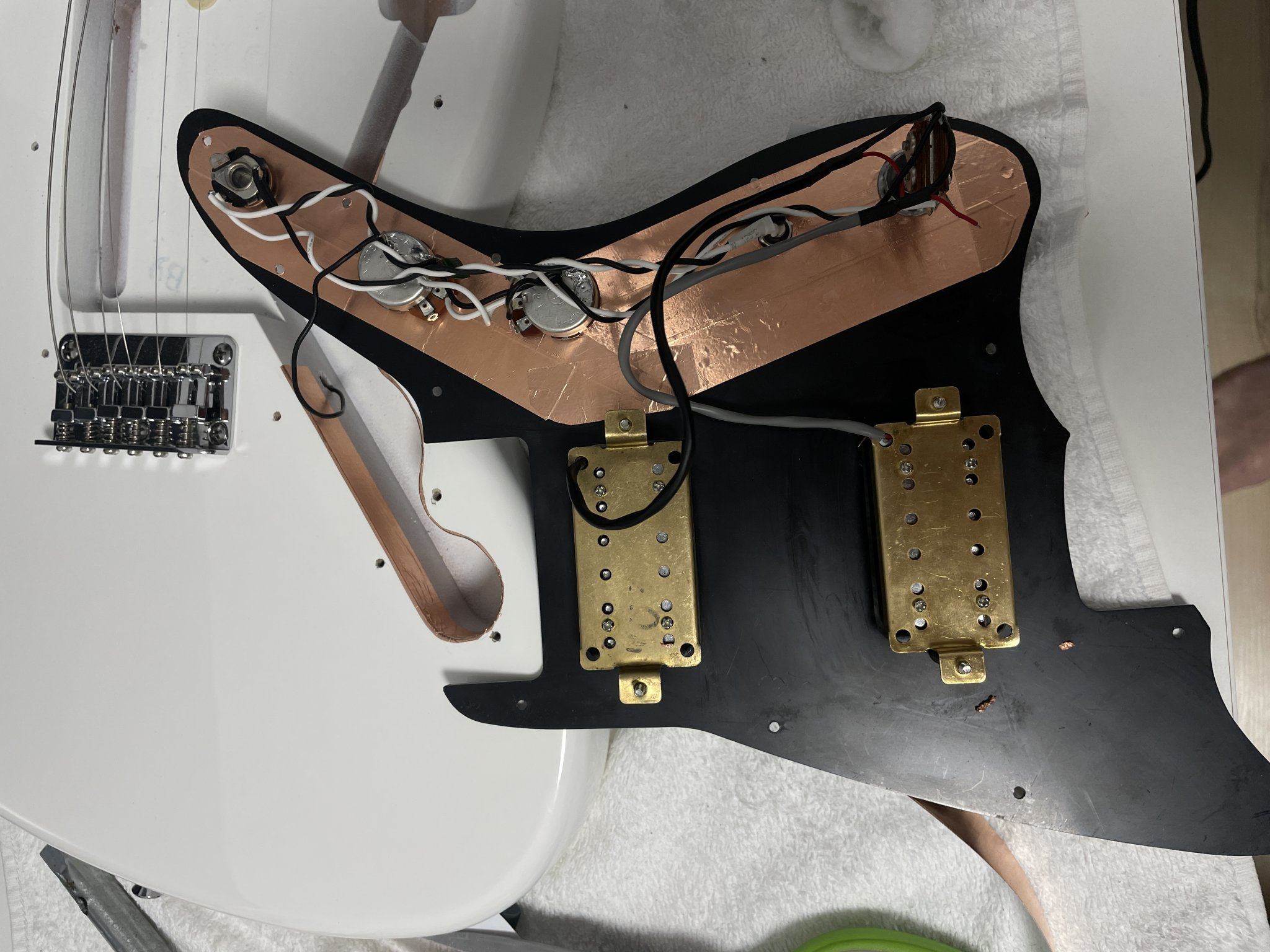

Сделал медным скотчем. Всё залеплять не стал, подумал что в звучках и так есть экран.
Пикгард соприкасается с экраном бассейна прижатием шурупами

Результат офигенный. Шум исчез на 95%.
И только если специально вслушиваться поднеся гитару к телевизору на хайгене можно различить уменьшение шипения при касании пальцами струн.

все призвуки в виде стрекотания и гула исчезли

С крышки тона убери все пайки и перенеси на землю гнезда.

По сути это один провод он как шина идёт от переключателя до гнезда вдоль всего тембрблока
если от каждой точки тянуть к гнезду, то нехилый жгут такой из чёрных проводов получится


... и добавил:

Сделал ты неплохо, но убери размазню земли по потам. Пот тона распаяй как на Гибсонах. Т.е. один вывод на общую землю, конденсатор МЕЖДУ потами. С крышки тона убери все пайки и перенеси на землю гнезда. Аналогично с крышкой громкости. У тебя сейчас три петли сформировано.

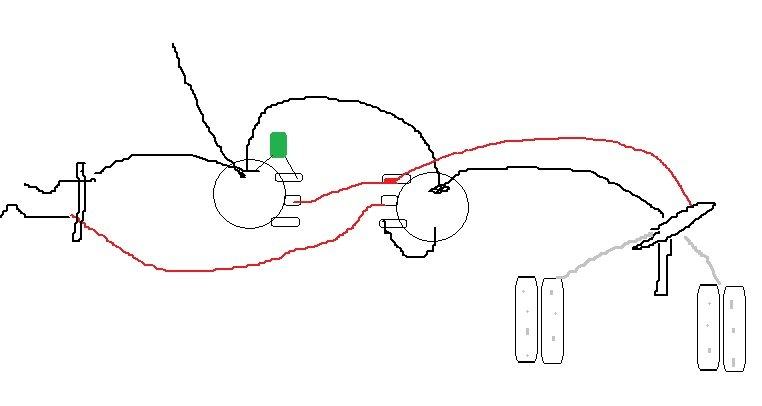

если не лень - можно на этой схеме (это то что сейчас) показать как надо?

я уже писал как надо - по моему там все предельно просто и однозначно

да вы говорили вообще не нужна экранировка
Вы имеете ввиду совет сделать экранированным кабелем? Я словами не воспринимаю что куда тянуть, поэтому накидал свою схему. Ладно, забейте, сейчас я просто повторил заводскую распайку + скотч. Результат понравился и очень заметен - переделывать уже не буду.

На выходных у меня ещё одна гитара есть для экспериментов Ibanez GRG121DX - вот в ней я хочу графитом тембрблок залить )))

Все работает отлично, фон от синглов пропал,

ну это самообман как обычно.
было б так - зачем тогда хамбакеры?

да вы говорили вообще не нужна экранировка

я про бессмысленную заливку или оклейку всего и вся наверное говорил. ну и про звезды тоже.
