Оффлайн angry_dog

  • Завсегдатай
  • ***
  • Сообщений: 448
    • Мой ретро мини-альбом на Яндексе
Re: Экранировка гитары
« Ответ #9870 : Октября 31, 2023, 20:18:06 »
Цитата: VT62 от Октября 31, 2023, 17:04:22
ну это самообман как обычно.
было б так - зачем тогда хамбакеры?
Я придерживался вашего мнения об экранировке - самому лень было, к мастерам не хожу. Звёзды все эти, крепость, цвет  :) Но в один прекрасный момент достало, купил лак, заграфитил полости, заклеил пикгард и блин, тишина... А хамбакеры, дык не только как избавление от фона, на хамбах звук другой. Вы же не будете спорить, что страт на синглах звучит не так, как леспол на хамбах? Так что, изобретались хамбы для сведения к минимуму 50гц, но в итоге получили и звук другой.

Оффлайн VT62

  • Ветеран форума
  • ******
  • Сообщений: 4639
  • не ел настоящих бигмаков с 14 марта 2022г
Re: Экранировка гитары
« Ответ #9871 : Октября 31, 2023, 20:37:31 »
Цитировать
изобретались хамбы для сведения к минимуму 50гц,

это лишь дурацкое название, на самом деле подавляется весь спектр магнитной составляющей помехи.
50Гц то можно спокойно вырезать фильтром. ан нет - остаются 100,150  и тд - и их уже не вырежешь и остается только компенсация помехи.

Цитировать
заклеил пикгард и блин, тишина...
остается только предположить что у вас на районе нет этой самой магнитной составляющей))) ну или самовнушение

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 91718
  • Санкт-Петербург
    • AZG CUSTOM
Re: Экранировка гитары
« Ответ #9872 : Октября 31, 2023, 22:58:53 »
Модераторы: забаньте нахрен дилетанта. Надоел своим бредом.

modus2000, Так там не надо СТОЛЬКО земель тянуть. Фактически надо всего два провода на гнездо.

Пока на словах, рисовать долго...

- Повезло, что на громкости и тоне нет завернутых выводов потов. Отпаять все от крышек и корпуса свича.
- Конденсатор как есть, оставить на выводе тона. Второй вывод подпаять к сигнальному выводу громкости где провод от переключателя датчиков. Второй вывод тона подпаять проводом к земляному выводу громкости. Тон мы развели. Притом минимизировали длинные сигнальные линии.
- От громкости ведем два провода прямо на гнездо. Земля и сигнал от центрального вывода громкости.
- Земли датчиков собираем на земляном выводе громкости.
- Провод от бриджа паяем на землю гнезда.

Не забываем, что у нас все элементы сидят корпусами на фольге. Они УЖЕ на земле и дополнительно ничего соединять не надо. Соединение земель происходит на гнезде, которое сидит на той же фольге. Экран остается отдельно, сигнальная земля отдельно. Земли соединились на гнезде. Идеал!

не поленись, сделай. Ничего сложного тут нет. Суммарный эффект будет очень хорош. Заодно дилетанту будет наука.  ;)

Оффлайн Uncle_D

  • Эксперт
  • *****
  • Сообщений: 1328
Re: Экранировка гитары
« Ответ #9873 : Октября 31, 2023, 23:04:53 »
Цитата: VT62 от Октября 27, 2023, 15:30:15
я устал я ухожу
Спасибо.

Оффлайн VT62

  • Ветеран форума
  • ******
  • Сообщений: 4639
  • не ел настоящих бигмаков с 14 марта 2022г
Re: Экранировка гитары
« Ответ #9874 : Октября 31, 2023, 23:29:28 »

Цитировать
Модераторы: забаньте нахрен дилетанта. Надоел своим бредом
.
главный форумный дилетант в электронике тут  - это ты. вернее дилетантов тут тьма - но они хоть не строят из себя специалистов.

как можно так опускаться AZG?  Или просто время такое?
ты еще 02 позвони - расскажи как тебя обижают.


Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 91718
  • Санкт-Петербург
    • AZG CUSTOM
Re: Экранировка гитары
« Ответ #9875 : Ноября 01, 2023, 00:19:30 »
VT62, Да да... Может все же начнешь физику изучать, а потом электротехнику? Странно, что тебя по авиации не выгнали. там все сильно строже. Хотя да, падают частенько, видать упустили такого уникума как ты. :hmmm:

И расскажи нам каким образом я заработал хоть копейку раздавая советы как все сделать правильно САМОМУ? А то ты меня тут обвинял в финансовой предвзятости... Но как то лыжи у тебя не едут и в эту сторону.  ???

Оффлайн VT62

  • Ветеран форума
  • ******
  • Сообщений: 4639
  • не ел настоящих бигмаков с 14 марта 2022г
Re: Экранировка гитары
« Ответ #9876 : Ноября 01, 2023, 06:46:20 »
Цитировать
И расскажи нам каким образом я заработал хоть копейку раздавая советы как все сделать правильно САМОМУ? А то ты меня тут обвинял в финансовой предвзятости...
так это у тебя в подписи. каждый твой пост - самореклама. еще ты постоянно упоминаешь что "прошло через твои руки".  но вопрос как ты можешь делать какие то усилители если не знаешь зачем "звезда". если активное-реактивное путаешь, да еще универ свой хаешь что наоборот преподавали.. что тонпот это фильр 1го порядка. сколько тебя на форуме уже фейсом по тейблу возили и опускали - а ты все задираешься..

Цитировать
Странно, что тебя по авиации не выгнали. там все сильно строже. Хотя да, падают частенько, видать упустили такого уникума как ты.
а ты что - не вкурсах почему они падают?

Цитировать
Может все же начнешь физику изучать, а потом электротехнику?
да да - активное-реактивное, порядок фильтров, эквивалентные схемы. вотчья бы корова мычала, неуч.
« Последнее редактирование: Ноября 01, 2023, 09:06:00 от VT62 »

Онлайн modus2000

  • Ветеран форума
  • ******
  • Сообщений: 4049
  • (. )( .)
Re: Экранировка гитары
« Ответ #9877 : Ноября 01, 2023, 10:27:40 »
Цитата: AZG от Октября 31, 2023, 22:58:53
Пока на словах, рисовать долго...

- Повезло, что на громкости и тоне нет завернутых выводов потов. Отпаять все от крышек и корпуса свича.

- Конденсатор как есть, оставить на выводе тона. Второй вывод подпаять к сигнальному выводу громкости где провод от переключателя датчиков.

Второй вывод тона подпаять проводом к земляному выводу громкости. Тон мы развели.
Притом минимизировали длинные сигнальные линии.
- От громкости ведем два провода прямо на гнездо. Земля и сигнал от центрального вывода громкости.
- Земли датчиков собираем на земляном выводе громкости.
- Провод от бриджа паяем на землю гнезда.

Не забываем, что у нас все элементы сидят корпусами на фольге. Они УЖЕ на земле и дополнительно ничего соединять не надо. Соединение земель происходит на гнезде, которое сидит на той же фольге. Экран остается отдельно, сигнальная земля отдельно. Земли соединились на гнезде. Идеал!

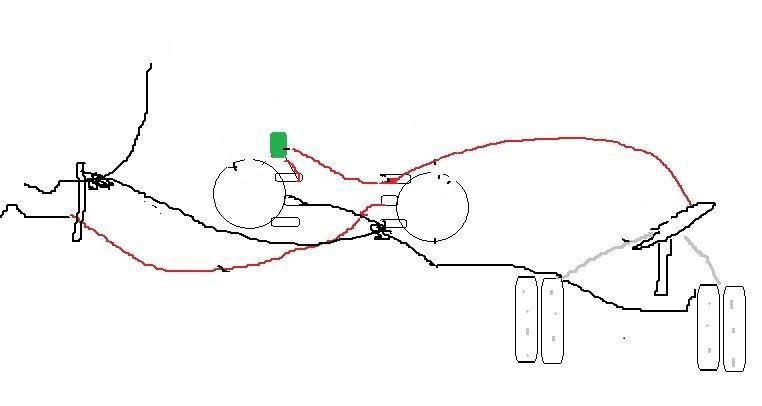

вот как то так получилось

Если честно лень переделывать, но я сохранил себе в ворде схему и пояснения. Если полезу куда то ещё - попробую.

Как я понял такая схема рабочая если только я фольгой клею и корпуса на фольге сидят. Графит как земля не покатит , у него сопротивление большое. Так?
« Последнее редактирование: Ноября 01, 2023, 10:43:32 от modus2000 »

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 91718
  • Санкт-Петербург
    • AZG CUSTOM
Re: Экранировка гитары
« Ответ #9878 : Ноября 01, 2023, 12:26:27 »
modus2000, Все правильно. И это подходит и для графита. Для экрана и элементов на нем сопротивление не важно. По нему не текут рабочие токи. Главное проводимость. Но с графитом и старая схема сработает как-раз из-за сопротивления графита. Т.е. нет замкнутых контуров. НО! Повторюсь про звезду - она тут важнее чем экран даже.

VT62, Где в подписи хоть слово про экранировку гитар? ты мастак в глаза долбиться. Продолжай...

И тон - фильтр 1-го порядка был есть и будет. Если тебя не обучали схемотехнике, то может помолчишь? Ты даже не научился разделять принципиальные и эквивалентные схемы.

Оффлайн VT62

  • Ветеран форума
  • ******
  • Сообщений: 4639
  • не ел настоящих бигмаков с 14 марта 2022г
Re: Экранировка гитары
« Ответ #9879 : Ноября 01, 2023, 13:57:25 »
Цитировать
Для экрана и элементов на нем сопротивление не важно. По нему не текут рабочие токи. Главное проводимость.
не многовато ли для технаря ошибок в одном предложении? 2шт? а то и 3

Цитировать
Повторюсь про звезду - она тут важнее чем экран даже.
вот как ты усилители предлагаешь если не знаешь азов. в смысле не город а электроники?

Цитировать
Где в подписи хоть слово про экранировку гитар?
ну так я этого и не говорил

Цитировать
И тон - фильтр 1-го порядка был есть и будет.
не был и не будет никогда. в активной гитаре - можно сделать. в пассивной никогда.

Цитировать
Ты даже не научился разделять принципиальные и эквивалентные схемы.
как раз вот и нужно это понимать чтобы понять какой порядок фильтра. а у тебя там знак равно судя по словоизвержениям.

Цитировать
в глаза долбиться. Продолжай...
ну еще поплачь как бывало что я не поддаюсь на провокации))

Оффлайн iZEP

  • Живу на форуме
  • *******
  • Сообщений: 21046
  • .._. .__. .. __.. _.. .._
Re: Экранировка гитары
« Ответ #9880 : Ноября 01, 2023, 14:54:54 »
 Хватит офф/оффтопа
поешьте бигмаков и нервозность пройдёт...

Оффлайн VT62

  • Ветеран форума
  • ******
  • Сообщений: 4639
  • не ел настоящих бигмаков с 14 марта 2022г
Re: Экранировка гитары
« Ответ #9881 : Ноября 01, 2023, 15:02:44 »
Цитировать
поешьте бигмаков и нервозность пройдёт...
надеюсь когда о этот час настанет. а штрейкбрехеровские  ни за что.

Оффлайн Uncle_D

  • Эксперт
  • *****
  • Сообщений: 1328
Re: Экранировка гитары
« Ответ #9882 : Ноября 01, 2023, 15:28:14 »
Достали уже ругаться в нормальной рабочей теме. Может в личку уйдёте говном кидаться?

Оффлайн iZEP

  • Живу на форуме
  • *******
  • Сообщений: 21046
  • .._. .__. .. __.. _.. .._
Re: Экранировка гитары
« Ответ #9883 : Ноября 01, 2023, 15:47:51 »
Цитата: Uncle_D от Ноября 01, 2023, 15:28:14
Достали уже ругаться в нормальной рабочей теме. Может в личку уйдёте говном кидаться?
VS.
Цитата: iZEP от Ноября 01, 2023, 14:54:54
Хватит офф/оффтопа
поешьте бигмаков и нервозность пройдёт...

И кто тут оффтоп? :hitrez:
2440790-0

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 91718
  • Санкт-Петербург
    • AZG CUSTOM
Re: Экранировка гитары
« Ответ #9884 : Ноября 01, 2023, 16:07:58 »
Uncle_D, Так модератора влом убирать из темы дилетанта. По итогу что и имеем.

VT62, Опять альтернативной физикой хвастаешься? Ты понимаешь разницу между проводимостью и сопротивлением? Или для тебя это одно и тоже?

Ошибка это твое тут существование на форуме. Куда не отметишься, все у него кривые и косые и неправильные. И в гитарстрое и а электронике.

И порядок фильтра определяется по принципиальной схеме. Эквивалентная тут ни при чем. Изучай тему... По твоей теории фильтра 1-го порядка в принципе не существует, ибо у любого элемента есть эквивалентная схема. которая содержит все паразитные параметры в том числе. Тут со смеху можно сдохнуть!
