2Humbuckers,2Volume,Open 3 way switch
« : Марта 21, 2014, 20:43:39 »
Друзья, нужна помощь. Нужно разобраться в распайке 2Humbuckers,2Volume,Open 3 way switch.

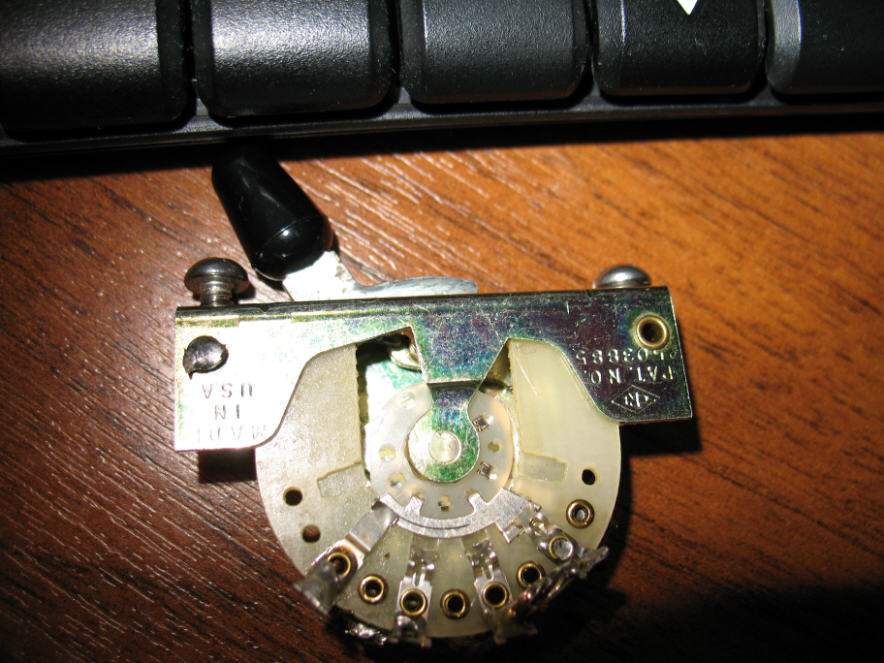

1 громкость для бриджа, 2 для нека. Плюс 3х позиц. переключатель толи Fender толи  Tele....тип.
Набросал схему, но не уверен. :hmmm:
« Последнее редактирование: Апреля 01, 2014, 14:34:43 от NegNet »

Оффлайн ytrikoz

  • Живу на форуме
  • *******
  • Сообщений: 13062
  • Репутация: +1671/-594
  • Tone isn't just in the gear, its in your head
Re: 2Humbuckers,2Volume,Open 3 way switch
« Ответ #1 : Марта 21, 2014, 20:50:30 »

Оффлайн NegNet Автор темы

  • Эксперт
  • *****
  • Сообщений: 1049
  • Репутация: +209/-1
Re: 2Humbuckers,2Volume,Open 3 way switch
« Ответ #2 : Марта 21, 2014, 20:51:53 »
Цитата: ytrikoz от Марта 21, 2014, 20:50:30
http://www.seymourduncan.com/support/wiring-diagrams/schematics.php?schematic=tele_2hum
Ну там тон, подкорректируй, если ты понимаешь как должно быть. :hmmm:

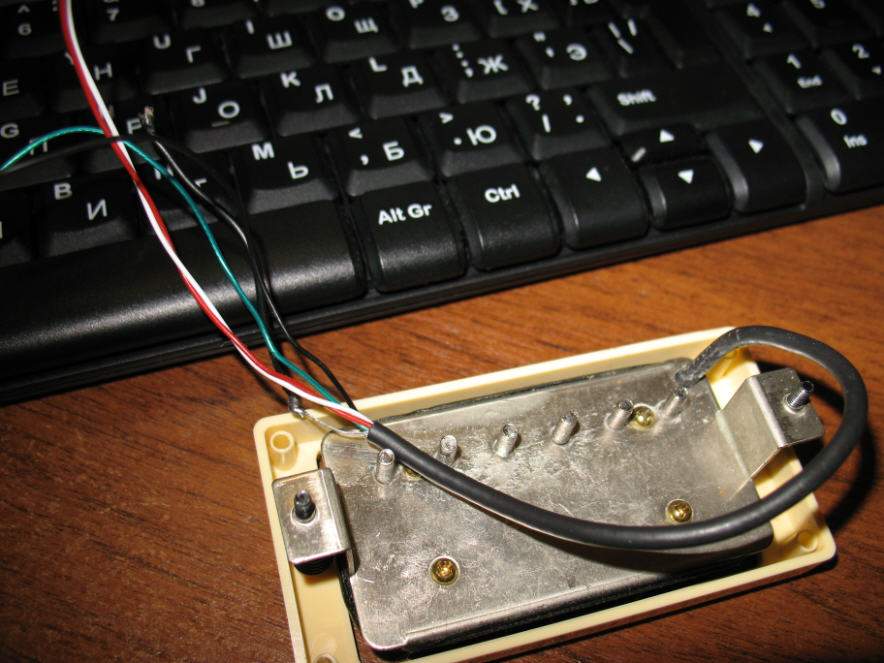

Кстати еще непонятно, что там по цвет. маркировке по датчикам.....
Кажется какие-то старые ESP датчики..
Думаю что наверное как везде... ;D кр-бел вместе, зел-зем вместе, черный сигнал чтоле...
« Последнее редактирование: Марта 21, 2014, 20:55:38 от NegNet »

Оффлайн ytrikoz

  • Живу на форуме
  • *******
  • Сообщений: 13062
  • Репутация: +1671/-594
  • Tone isn't just in the gear, its in your head
Re: 2Humbuckers,2Volume,Open 3 way switch
« Ответ #3 : Марта 21, 2014, 20:53:16 »
Цитата: NegNet от Марта 21, 2014, 20:51:53
Ну там тон, подкорректируй, если ты понимаешь как должно быть. :hmmm:
Твой вариант, не вариант.

Вот это подойдет?
http://www.seymourduncan.com/support/wiring-diagrams/schematics.php?schematic=tele_2v_no_tone

В твоем случае:
зеленый + "металлический" = земля
Белый + красный соединить и изолировать
Черный = сигнал

На схеме:
белый = земля
черный= сигнал

« Последнее редактирование: Марта 21, 2014, 20:58:15 от ytrikoz »

Оффлайн NegNet Автор темы

  • Эксперт
  • *****
  • Сообщений: 1049
  • Репутация: +209/-1
Re: 2Humbuckers,2Volume,Open 3 way switch
« Ответ #4 : Марта 21, 2014, 20:56:14 »
Цитата: ytrikoz от Марта 21, 2014, 20:53:16
Твой вариант, не вариант.

Вот это подойдет?
http://www.seymourduncan.com/support/wiring-diagrams/schematics.php?schematic=tele_2v_no_tone

В твоем случае зеленый + металический = земля
Белый + красный соединить и изолировать.
Черный = сигнал.

О ну вроде что-то похожее, щас буду думать.
....по своей схеме я особо не был уверен.....
по проводам....наверное таки и будет да......
« Последнее редактирование: Марта 21, 2014, 20:58:14 от NegNet »

Оффлайн ytrikoz

  • Живу на форуме
  • *******
  • Сообщений: 13062
  • Репутация: +1671/-594
  • Tone isn't just in the gear, its in your head
Re: 2Humbuckers,2Volume,Open 3 way switch
« Ответ #5 : Марта 21, 2014, 20:58:45 »
Цитата: NegNet от Марта 21, 2014, 20:56:14
О ну вроде что-то похожее, щас буду думать.
....по своей схеме я особо не был уверен.....
по проводам....наверное таки и будет да......
Только учти, что на схеме:
белый = земля
черный = сигнал

Оффлайн NegNet Автор темы

  • Эксперт
  • *****
  • Сообщений: 1049
  • Репутация: +209/-1
Re: 2Humbuckers,2Volume,Open 3 way switch
« Ответ #6 : Марта 21, 2014, 21:02:08 »
Цитата: ytrikoz от Марта 21, 2014, 20:58:45
Только учти, что на схеме:
белый = земля
черный = сигнал

ок.....я понял, с меня плюшка. ;)
