Доброго времени всем,
Друзья, разбирающиеся в гитарной электрике.
есть в наличии 3-х позиционник "ALPHA" помогите мне распаять его на 2 сингла.
всё-бы ничего, может быть и сам-бы разобрался, но...
на фирмовых переключалках контакты( 8 шт.) идут в шахматном порядке,
а на энтом кетайском - в одну линию ( 8 шт.), вот потому и непонятки.

в инете рылся. может конечно плохо искал, но уж как умею.
в общем, помогите. кто знает как сделать такую, стандартную телековскую разводку:
1-й сингл - 1-й+2-й синглы - 2-й сингл
спасибо

У меня есть такой 5 позиц, если посмотреть со стороны текстолита, то видны дорожки к лепесткам, можно по ним понять. Точно ли у него 3 позиции или всё-таки 5?

именно 3 (три), а по дорожкам них..фига  не понятно, потому и спрашиваю

В любом случае простейшая распайка по лепесткам слева направо по порядку: с первого сингла на 1 и 2 лепестки сигнал, со второго - на 2 и 3. Выход сигнала только с 4-го.

тумблер стоит на панельке(телековской) и у него уже запаян выход, 4 и 5 ноги вместе

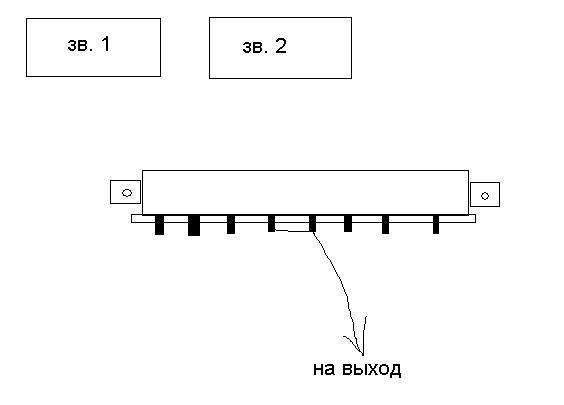

в общем как на рисунке
если не трудно, дорисуй в картинке, как нужно сделать

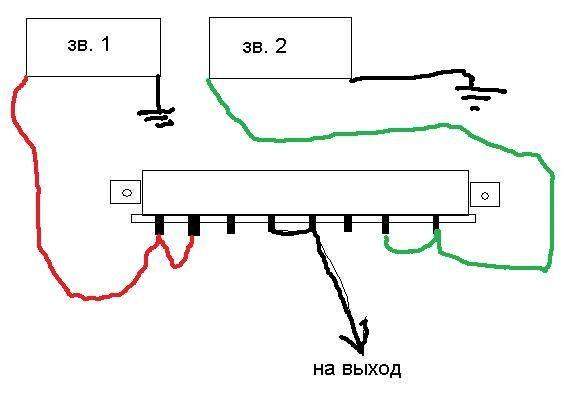

Вот
(Ссылка на вложение)

спасибо, попробую
+

Что-то я ступил сначала, теперь правильно.

попробую оба варианта

... и добавил:

Вот
(Ссылка на вложение)

привет, всё супер, получилось, работает.
+
