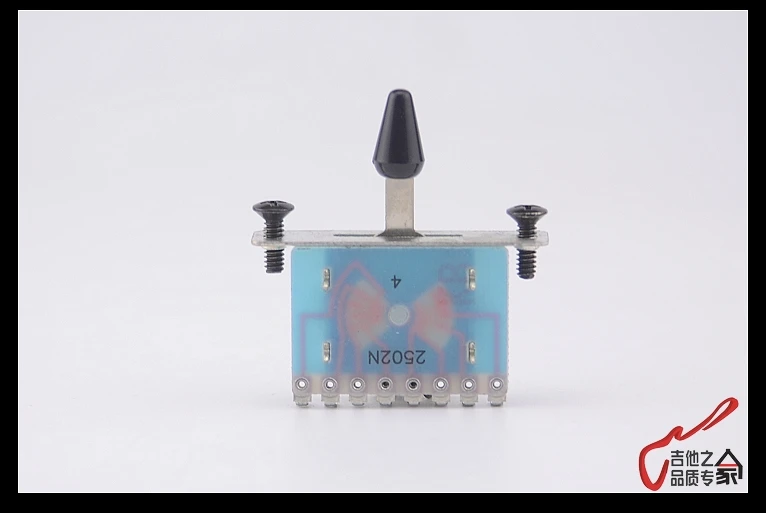

Для второй схемы подходит "ибанезовский" свитч Alpha 2502n. У меня такой же стоит и так же работает.
На алике их есть https://aliexpress.ru/item/1005002287176609.html?sku_id=12000030002127065&spm=a2g2w.productlist.search_results.2.27b01c29iEx0Fw

https://www.strunki.ru/catalog/electricparts/mx2375

http://guitarparts5150.ru/Perekljuchatel-alpha-5pozicionnyj-p-4693.html

вот эти должны подходить

VLVL, я так думал, пока товарищ не прислал ссылку на ибанезовский переключатель. Скорее всего у обычного 5 позиционного другая схема

(нажмите чтобы показать/спрятать)

не скорее, а точно другая, работать на обычном не будет.

... и добавил:

на том, который нужен для распайки двух хамбов другая разводка дорожек (вот тут видно)

Переключатель купил, поставил звучки Фокин. Спаял по схеме Ibanez RG920. Она немного отличается от схемы schecter Omen Elite (вторая сверху), промежуточные положения не работали.

Переделал по схеме  Schecter - заработало

Короче можно брать переключатель с Aliexpress, сделал качественно, возможно настоящая alpha. Паять по схеме Omen Elite. Правда положение №2 достаточно сильно ловят наводки, возможно сет звучков такой.

так второе положение это как 2 сингла (параллельно катушки).

На али куча отбраковки продаётся с местных заводов, которые бюджетные ибанезы и т.п. клепают (можно даже корпуса и грифы найти), так что вполне может быть оригинал, главное, чтобы не бракованный.

Норм свитчи, у меня уже давно стоит на гитаре, брал на guitar family.. да и потенциометры с алика альфа и не только хорошо служат. я играю не много но ничего еще не зашуршало и не заглючило, в отличие от hosco из местных магазинов
*
У фокинских сетов отличаются выводы катушек у бриджевых и нековых датчиков, поэтому делать под 2502n слизывая схему распайки под димарзио не совсем корректно. Поэтому может и фон в какойто позиции есть. Я вчера подкинул на семиструн с димарзио такой свитч, все супер по работе и звукам.
