Доброго времени суток уважаемые форумцы. Достались мне тут несколько звукоснимателей с Charvel Model 6, главным образом хамбакер, вопрос собственно такой: В данную гитару устанавливалась активная электроника, мне она конечно не досталась, потомучто ее небыло, иначе загреб бы со звучками, но может подскажет кто где найди схему, а по возможности и плату, хотябы подробные фото подобной электроники. И вообще интересуют подобные решения, хочется попробовать ради интереса.
З.Ы. звучек j-90c, устанавливалось чтот типа Jackson J-1200 MID-BOOST(ссылка на больше инфы http://www.jacksonguitar.ru/electronics.htm)

поскольку никаким образом пока не удается связаться с товарищем, поиск продолжается. разъясню, что нужна именно схема бустера, а не схема подключения, желательно с печаткой.

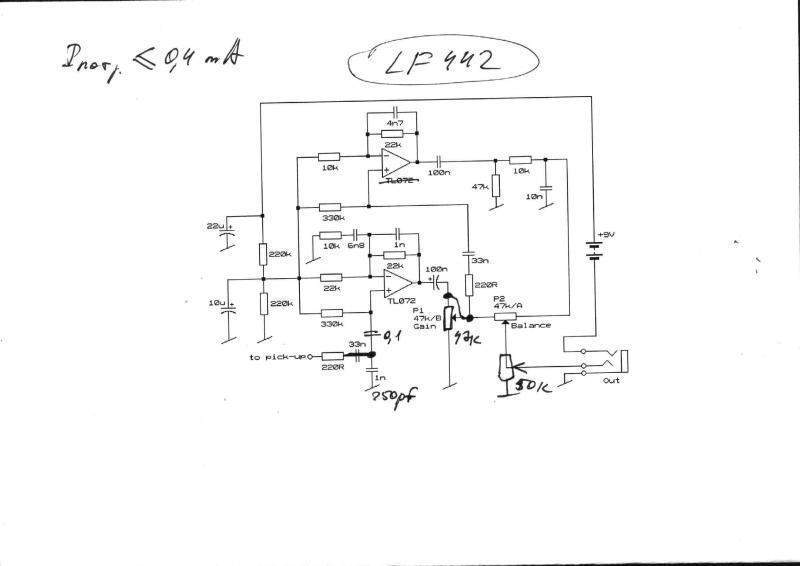

все спасибо, найдено несколько схем, попробуем....

черт, спасибо вам всем огромное, начинаю влюбляться в этот форум

Demonoid, .... ты же мне фотку как то присылал LE-88 ..... там как раз стоял Je1000 и 100-пудова J90 , т.к. остальные звучки J50 J80 с низким выхлопом и использовались с более мощной активкой на ОУ Je1200 ,Je1500 , а Je1000 это по сути просто буфер на 2-х транзисторах (полевик + биполяр) и переключалка АЧХ датчика ...... вот и Clayman подтвердил ... это 100% , я сам лично видел у него это весло и электронику ... сидели схему с печатки срисовывали ....

Clayman, автор говорил именно про Je 1200 с к которым J90B никогда и не ставился, по крайней мере на заводе...  интересно, а че за джекс у тебя с Дж1000 ? Единичный ли это случай? Дело в том что Дже 1000 довольно редкий, и потому инфы про него мало...

Это Jackson soloist Custom 1989 г, на нем родные, и они ж указаны в его талоне, стояли два J90C +JE1000

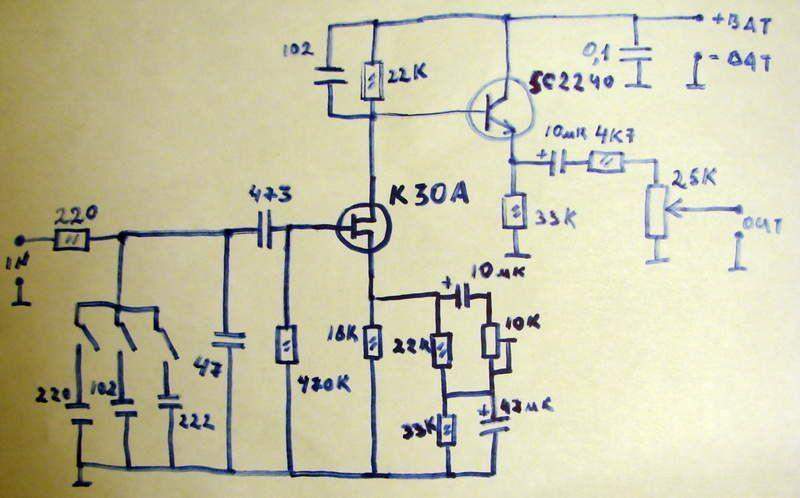

сейяас я на эту гитару установил пару TB6 + SH2N, а J90C+JE1000 перекачевал на мой RR-24LE , вместо установленного EMG81. на счет единственного варианта думаю нет, скорее всего таких было много, JE1000 представляет из себя усилитель на двух транзисторах, первый полевой с тембро-образующей обратной связью, второй просто эмиттерный повторитель, для увеличения нагрузочной способости. есть схема этого JE1000, выложу ее на днях.

... и добавил:

рисовал от руки за качество извините, но точность схемы 100%! перепроверял 2 раза

а что за транзисторы в схеме je1000, какие использовать?
да а писал я про je1200 просто ради примера, похоже мне нужен именно je1000, он ведь устанавливался на чарвел 6 модели?

а что за транзисторы в схеме je1000, какие использовать?
да а писал я про je1200 просто ради примера, похоже мне нужен именно je1000, он ведь устанавливался на чарвел 6 модели?

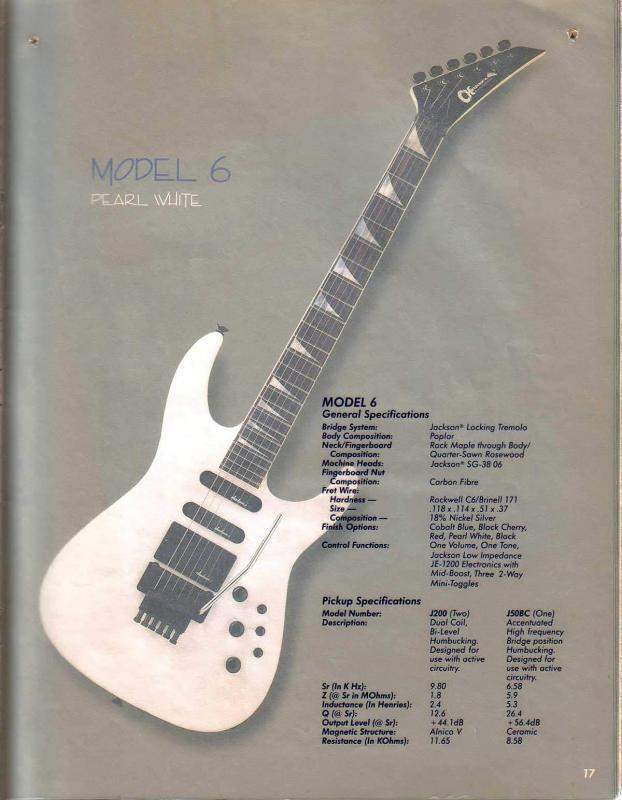

 Изначально  в 6-ой модели стояли J50BC + Je 1200, но не думаю что Je1000 с 90-м будет хуже

... и добавил:

Кстати вот фото Je-1000 в Le88 может пригодится http://s1.ipicture.ru/uploads/081205/7Wyx5Mns2F.jpg
