активный преамп
« : Июня 29, 2015, 09:54:17 »
Есть идея сделать активный  преамп  для пассивных датчиков в корпусе электрогитары. По возможности отключаемый. Посоветуйте пожалуйста как  сделать, подкиньте схемы :)

Оффлайн odin_doma

  • Опытный
  • ****
  • Сообщений: 608
  • Репутация: +44/-0
  • Слез с дивана...
Re: активный преамп
« Ответ #1 : Июня 29, 2015, 10:06:57 »
Эх, раньше у Карвина на их сайте были в разделе поддержка схемы преампов их гитар DC400  например.  А сейчас смотрю - сайт другой и этой информации нет. ////
А ВОТ, НАШЕЛ! - http://www.carvinmuseum.com/pdf/guitarbass/502g-activeguitarmodule.pdf, это схема их преампа 502G
и другие модули (их у них несколько)  http://www.carvinmuseum.com/techdocs.html  - смотри в разделе Guitars

Оффлайн Артём Бабаян Автор темы

  • Новичок
  • *
  • Сообщений: 42
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Re: активный преамп
« Ответ #2 : Июня 29, 2015, 10:14:43 »
Цитата: odin_doma от Июня 29, 2015, 10:06:57
Эх, раньше у Карвина на их сайте были в разделе поддержка схемы преампов их гитар DC400  например.  А сейчас смотрю - сайт другой и этой информации нет. ////
А ВОТ, НАШЕЛ! - http://www.carvinmuseum.com/pdf/guitarbass/502g-activeguitarmodule.pdf, это схема их преампа 502G
и другие модули (их у них несколько)  http://www.carvinmuseum.com/techdocs.html  - смотри в разделе Guitars

Спосибо, но я только начинающий в этом деле, ожет есть варианты попроще, видал мужики делали с 5-7 элементами, но схем нет :(

Оффлайн guitarjfet

  • Ветеран форума
  • ******
  • Сообщений: 4898
  • Репутация: +1513/-496
Re: активный преамп
« Ответ #3 : Июня 29, 2015, 10:59:05 »
Как это нет? Гугли SAGE, та и других схем полно.

Оффлайн Vdm

  • Завсегдатай
  • ***
  • Сообщений: 302
  • Репутация: +181/-2
  • Радиоломатель-конструктор
Re: активный преамп
« Ответ #4 : Июня 29, 2015, 12:05:48 »
Простой - Мирактив, хоть и не самый оптимальный по схеме и с большими резисторами в цепи сигнала.

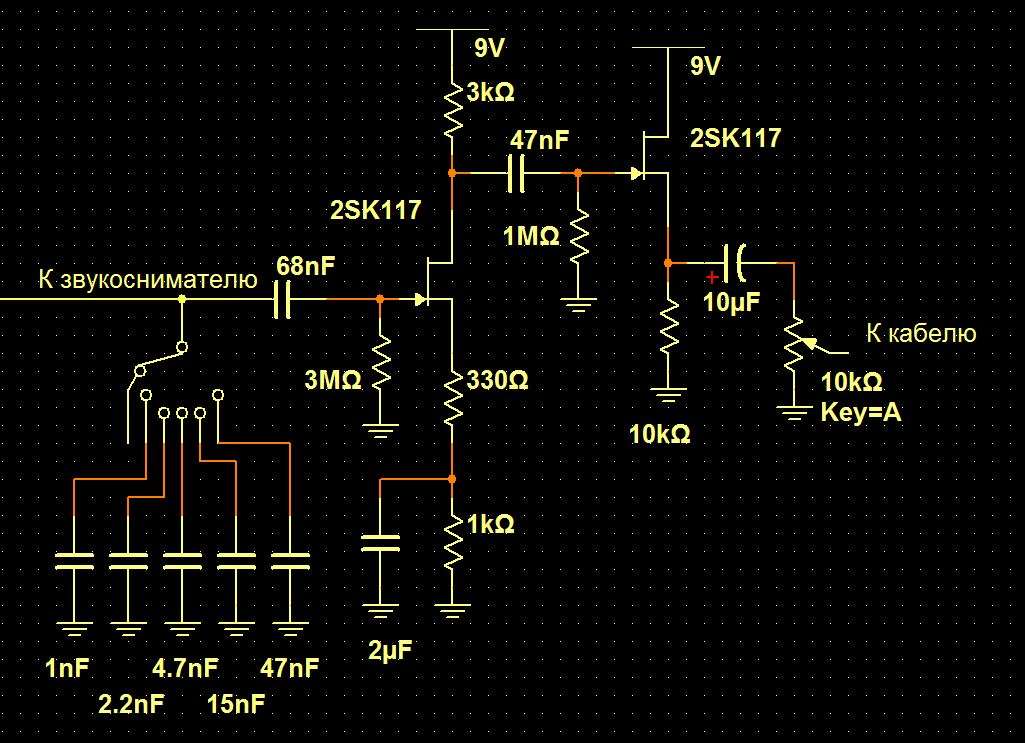

Если проще, то типа такого, если у тебя на гитаре 2 регулятора (один из них заменить на галетник с 6-ю положениями):

« Последнее редактирование: Июня 29, 2015, 12:36:13 от Vdm »

Оффлайн Лёха2009

  • Опытный
  • ****
  • Сообщений: 904
  • Репутация: +91/-1
Re: активный преамп
« Ответ #5 : Июня 29, 2015, 12:15:12 »
Как то находил схемку емг.



« Последнее редактирование: Июня 29, 2015, 12:17:07 от Лёха2009 »

Оффлайн Vdm

  • Завсегдатай
  • ***
  • Сообщений: 302
  • Репутация: +181/-2
  • Радиоломатель-конструктор
Re: активный преамп
« Ответ #6 : Июня 29, 2015, 12:57:53 »
Схема Медведа (2 регулятора + 1 выключатель)

Оффлайн Артём Бабаян Автор темы

  • Новичок
  • *
  • Сообщений: 42
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Re: активный преамп
« Ответ #7 : Июня 29, 2015, 13:31:10 »
Цитата: Vdm от Июня 29, 2015, 12:05:48



 у меня вопросы)) вот 1 какой провод от звучка присоединяется и к чему? и 2 этот резюк присоединяется к джеку? и куда именно? :)

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10261
  • Репутация: +1318/-24
  • DIYng Fetus
    • http://cathar.ru
Re: активный преамп
« Ответ #8 : Июня 29, 2015, 13:48:11 »
Артём Бабаян,
1 = переключатель. подключает параллельно датчику разные ёмкости(с сигнала на землю)
2 = это переменный резистор. подключается к гнеду. центральный вывод пота - сигнал. нижний - общий

Оффлайн Артём Бабаян Автор темы

  • Новичок
  • *
  • Сообщений: 42
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Re: активный преамп
« Ответ #9 : Июня 29, 2015, 13:54:13 »
Цитата: Dying Fetus от Июня 29, 2015, 13:48:11
Артём Бабаян,
1 = переключатель. подключает параллельно датчику разные ёмкости(с сигнала на землю)
2 = это переменный резистор. подключается к гнеду. центральный вывод пота - сигнал. нижний - общий
Переключатель, я так понял, в зависимости от ёмкости кондёра даёт разный звук?(подбираю, который по душе)
 общий -  земля он лепится в корпус гитары?
и можно ли сделать переключатель?  вкл - работает  преамп, выкл работают пассивы?

Оффлайн guitarjfet

  • Ветеран форума
  • ******
  • Сообщений: 4898
  • Репутация: +1513/-496
Re: активный преамп
« Ответ #10 : Июня 29, 2015, 14:09:34 »
Артём Бабаян, забей ты на эти галетники - не стоит это того, чтобы возиться.
Вот нормальная схемка, пользуйся  :)

Оффлайн Артём Бабаян Автор темы

  • Новичок
  • *
  • Сообщений: 42
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Re: активный преамп
« Ответ #11 : Июня 29, 2015, 14:14:12 »
Цитата: guitarjfet от Июня 29, 2015, 14:09:34
Артём Бабаян, забей ты на эти галетники - не стоит это того, чтобы возиться.
Вот нормальная схемка, пользуйся  :)
(Ссылка на вложение)
ахах) окей)  я хочу рассмотреть несколько вариантов, и выбрать :) а что даёт  переменник  на 10кОм? и зачем переменник на выходе?
и ещё как понять к каким  именно проводам от звучков подключается преам и как соединить все звучки (у меня псевдострат) ,чтобы потом соединить с преампом? :)
зы я новичок, так  что извиняйте если что))
« Последнее редактирование: Июня 29, 2015, 14:15:49 от Артём Бабаян »

Оффлайн guitarjfet

  • Ветеран форума
  • ******
  • Сообщений: 4898
  • Репутация: +1513/-496
Re: активный преамп
« Ответ #12 : Июня 29, 2015, 14:59:28 »
Артём Бабаян, напишу тебе горькую правду, сынок: если ты не знаешь, как распаять звучки в гитаре, то ни рассмотреть, ни тем более выбрать подходящую тебе схему ты не сможешь, ибо не понимаешь, как работает и как будет звучать та или иная схемка  :(
Или доверь это дело человеку, который сможет это сделать или не трахай мозг себе и людям и просто забей... ну, либо как вариант - займись изучением матчасти и научись паять  :hmmm:

Оффлайн racecarwrecker

  • Ветеран форума
  • ******
  • Сообщений: 3454
  • Репутация: +1234/-1
    • Моноскоп N
Re: активный преамп
« Ответ #13 : Июня 29, 2015, 15:00:13 »
Артём Бабаян, у тебя от переключателя датчиков идет один провод к громкости, вот его и паяй на вход преампа, а землю бери с корпуса переменника, на который она напаяна.

Оффлайн Артём Бабаян Автор темы

  • Новичок
  • *
  • Сообщений: 42
  • Репутация: +0/-0
  • GuitarPlayer.Ru fan!
Re: активный преамп
« Ответ #14 : Июня 29, 2015, 15:03:36 »
Цитата: guitarjfet от Июня 29, 2015, 14:59:28
Артём Бабаян, напишу тебе горькую правду, сынок: если ты не знаешь, как распаять звучки в гитаре, то ни рассмотреть, ни тем более выбрать подходящую тебе схему ты не сможешь, ибо не понимаешь, как работает и как будет звучать та или иная схемка  :(
Или доверь это дело человеку, который сможет это сделать или не трахай мозг себе и людям и просто забей... ну, либо как вариант - займись изучением матчасти и научись паять  :hmmm:
по схеме я спаять могу, но как звучки распаиваются, я не знаю :( да и опыта то набираться надо как-то ???
