Забавно, я как раз сейчас этим занимался. И оказывается, что гуглящийся в яндексе с первых строчек выдачи архив с чертежами эксплорера содержит в себе очень много интересного. И ОКАЗЫВАЕТСЯ, можно в корел пихнуть те пдф файлы, и они экспортируются в кривых во всех нужных размерах. Но я этого не знал, и отнес мастеру ЧПУ CDR-файло с уже готовыми типа правильными чертежами, ибо название "explorer исправленный" обязывало. В итоге получилась дика дурында (см на фото).


Потом то до меня дошло, что нужно просто подложить под кривые в кореле картинку и сравнить! Короче, мало того, что пропорции вообще не те, так еще и в диагональ больше на 15 см, лооооол. Вообщем закинул пдф файлы - и о чудо, там все размеры тютелька в тютельку, нужно просто удалить лишние детали и оставить периметр. Выпилить такое на чпу кстати 300р.
А их этого бяки можно сделать басуху.

P/S/ концепция подразумевает ультрадешман исполнение, потому и дерево такое, не пугайтесь

с этого места поподробнее.
нашел то о чем ты говоришь....
что где и как исправить?)) тоже пойду выпилю болванку а потом под нее буду искать дерево... ?

Вот перепиленная тема:


Вот сравнение со старой



Как мы видим, у рисовавшего зеленый чертеж человека есть какие-то подсознательные мысли, что формируют мнение о длине рога. Я думаю у Фрейда об этом можно почитать.

На фотке не 100% совпадение потому, что геометрические искажения объектива и точка съемки не идеална. А, ну и еще потому, что просто насрать.

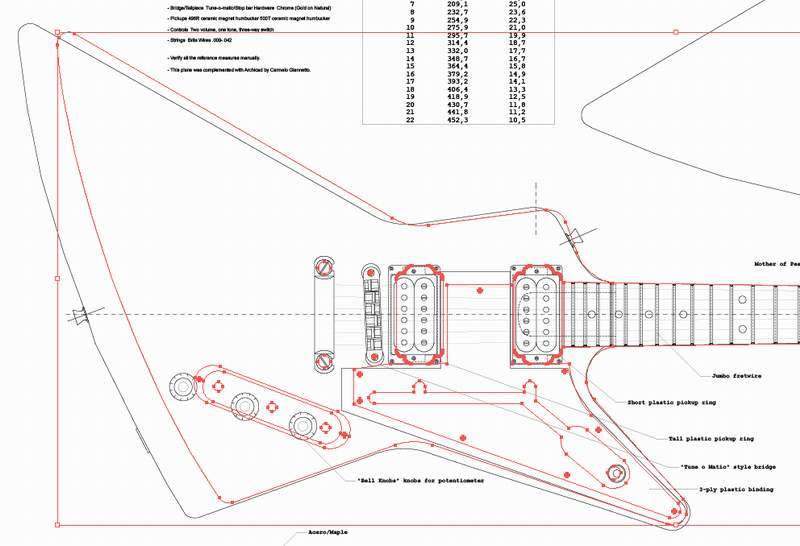

Открываем корел, переносим туда мышкой пдф файл из архива (например из этого http://musicwood.ru/load/0-0-0-4-20), на вопрос в чем сохранить - говорим в кривых. В открывшейся картинке выделяем все и нажимаем ПКМ, далее "разгруппировать". Повторять данную процедуру пока не получится выделить каждый элемент по отдельности. Все удаляем, оставляем только периметр. Его и тащим в чпу. Еще можно хамбы оставить, но там надо будет сказать глубину.

Можно скачать мой CDR файл, по которому мне выпилили https://yadi.sk/d/4ZnzcOFN3UtYwz (сколько пролежит, не знаю). ТОлько у меня здесь место под гриф 57мм потому, что именно такой мне идет из китая. ну и вообще это место нужно подогнать под себя, я с запасиком взял. Можно уменьшить чуть чуть

Я притащил цельный щит толщиной 40мм.

Если на чертеже на скруглениях видно что кривовато или квадратит, можно применить инструмент сглаживание http://powerclip.ru/modules/articles/article.php?id=33
Он кстати дает прикольную форму на максимальном положении



P.s. А почему так получилось то с зеленым чертежом? А потому, что корел при отправке на печать на бумаге уменьшает масштаб, и размер данного файла был подогнан для того, что бы именно на бумаге вышло все хорошо. А яя вот поспешил, линеечкой не проверил. Но это не отменяет вопрос о длине нижнего рога

Юрий Лебедев, вот если ты свой зелёный примасштабишь к чёрному, то он как раз 1в1 и получится и только рог будет самую чуточку более заострённый.

тут ещё что может быть - кто то обводил фотографию, а кто то вживую карандашом. кто то мог внести свои поправки. потому что считал, что так будет круче. а потом все повыкладывали свои чертежи и они у всех получились разные. и даже я думаю. гарантии нет, что и тот , покупной чертёж будет прям идеально правильным

zagzag, вот в закромах затерялся ...сравни со своим

zagzag, за почти месяц можно по фоткам было накидать чертёж

про сильно я бы не стал говорить. отличается но не сильно. конкретно в данном чертеже неправильно очень многое и это проблема не фото а чертежа. т.к. не положение звучков и бриджа тупо кустарщина. я думаю что буду покупать чертеж чпу но только когда найду дерево. и с вами не поделюсь
